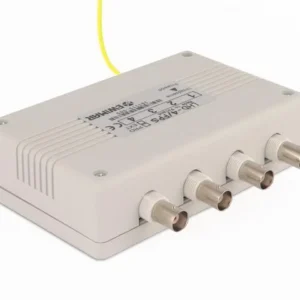

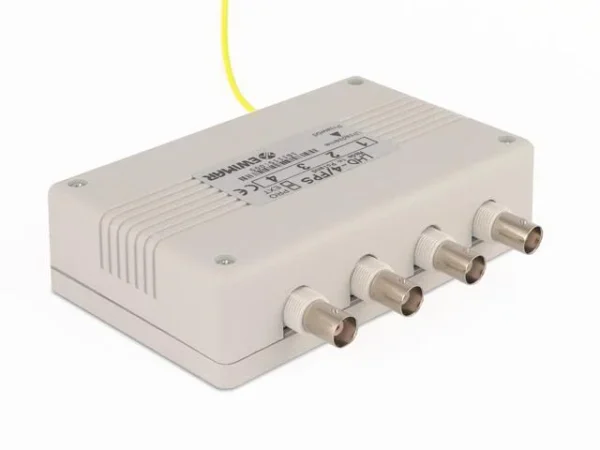

4-kanałowy panel zabezpieczający HD z konwerterem UTP EWIMAR LHD-4-PRO-FPS

4-kanałowy panel zabezpieczający HD z konwerterem UTP EWIMAR LHD-4-PRO-FPS

LHD-4-PRO-FPS jest kompletnym systemem połączeniowym do urządzeń telewizji przemysłowej HD-CCTV. Ułatwia instalację i podłączenie przewodów pomiędzy kamerami AHD, HD-CVI i Turbo HD a rejestratorami cyfrowymi, zapewniając wysokiej jakości połączenie, rozdzielenie zasilania oraz ochronę przeciwprzepięciową.

Panel połączeniowy – zawiera uniwersalny system połączeniowy dla przewodów koncentrycznych oraz dla skrętki UTP ( z wbudowanym tranformatorem). Każdy kanał może być skonfigurowany dla przewodu koncentrycznego lub dla skrętki UTP.

Konwerter (tranformator) UTP – po skonfigurowaniu dowolnego kanałudo podłączenia skrętki UTP, zostaje podłączony dławik, zamieniający impedancję przewodu UTP na impedancję przewodu koncentrycznego. Konwerter jest urządzeniem pasywnym, współpracujących ze wszystkimi dostępnymi formatami HD -AHD, HD-CVI i HD-TVI (Turbo HD). Urządzenie działa 2-kierunkowo i może być stosowane po stronie nadawczej oraz po stronie odbiorczej- kompatybilne jest również ze wszystkimi konwerterami UTP dla telewizji HD-CCTV, produkowanymi prze z firmę Ewimar.

System ochrony przeciwprzepięciowej – Zawiera 2 stopnie ochronne, które zabezpieczają kamery oraz rejestratory przed skutkami wyładowań atmosferycznych. Skuteczność ochrony wynosi do 2~4kA dla przepięć względem ziemi oraz do 100A pomiędzy poszczególnymi żyłami przewodów. Zalecane jest dla urządzeń końcowych (kamery), instalowanych na zewnątrz budynków, przy użyciu linii napowietrznych. Jeżeli kamery zainstalowane są na słupach metalowych na masztach lub wieżach, zalecane jest użycie modelu LHD-4-FPS-EXT.

Sposób podłączenia 1-kanałowych zabezpieczeń firmy Ewimar

Sposób podłączenia dwóch urządzeń LHD

Wbudowany dystrybutor zasilania – Jest to wbudowana dodatkowa płyta z oddzielnymi wyjściami zasilającymi dla każdej kamery. Ułatwia podłączenie zasilacza z wtykiem DC i rozprowadzenie go do poszczególnych urzadzeń odbiorczych. Również posiada zabezpieczenie przeciwprzepięciowe, które chroni zasilacz i urządzenia odbiorcze przed skutkami przepięć i wyładowań atmosferycznych.

Wszystko w jednym – Wszystkie funkcje zostały umieszczone w jednej obudowie, kóra może być jako wolno-stojąca lub przykręcowa do ściany. Rozwiązanie takie ogranicza ilość dodatkowych akcesoriów i powoduje, że instalacja doskonale jest chroniona elektrycznie i mechanicznie oraz wygląda profesjonalnie.

• Specyfikacja techniczna:
• Parametr Wartość
• Ilość dostępnych kanałów Video 4
• Wyjścia Video Gniazdo BNC 75Ohm, precyzyjne
• Impedancja dla przewodu koncentrycznego 75 Ohm
• Impedancja dla skrętki UTP 100 Ohm
• Pasmo przenoszenia 0-80MHz przewód koncentryczny0-43Mhz skrętka UTP
• Tłumienie dla przewodu koncentrycznego Nie więcej niż 0,3dB
• Tłumienie dla przewodu UTP 5kat Nie więcej niż 0,5dB
• Pojemność obwodu zabezpieczającego Nie więcej niż 10pF
• Stopnie zabezpieczenia przepięciwego Iskrownik, ochronnik gazowy, transil
• Prąd rozładowania 2~4kA/przewód ochronnik gazowy100A transil
• Napięcie rozładowania Iskrownik gazowy 90Vtransil 6V
• Maksymalny poziom ochrony 4kV
• Wymiary zewnętrzne 130 x 80 x 35 mm
