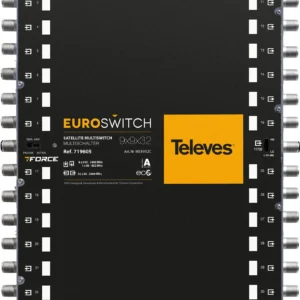

EUROSWITCH 9x9x32 „F” KOŃCOWY/KASKADA ref. 719605

EUROSWITCH 9x9x32 „F” KOŃCOWY/KASKADA ref. 719605

Najważniejsze cechy

• Bardzo kompaktowe wymiary i waga, nawet w modelach z dużą liczbą wyjść
• Bardzo niskie straty przelotowe i w odgałęzieniu
• Wysokie ekranowanie (klasa A). Obudowa wykonana z odlewu (zamak)
• Przełącznik do przełączania między trybami kaskadowym i końcowym
• Doskonała izolacja pomiędzy wejściami i wyjściami
• Wyposażone w technologię TForce – naziemny poziom wyjściowy jest automatycznie dostosowywany (TERR. AMP. ACTIVE) do optymalnego poziomu
• Przełącznik Low Gain (LG) / High Gain (HG) 10dB do tłumienia sygnału na wejściu satelitarnym dla każdej grupy 8 użytkowników
• Dwie opcje zasilania: z zasilacza lub z kaskady poprzez wejścia lub wyjścia satelitarne
• Niskie zużycie prądu w standardowych warunkach. Ponadto tryb ECO zmniejsza zużycie w miarę zmniejszania się liczby podłączonych użytkowników
• Szeroki zakres zasilania 12-18V, dzięki czemu są kompatybilne z większością istniejących systemów
• Przejście zasilania między wszystkimi wejściami i kaskadami
• Identyfikacja (kolory) na wejściu i wyjściu
• 100% europejski design, jakość i produkcja

Opis

Kompaktowy multiswitch wyposażony w 9 wejść (1 wejście naziemne oraz 8 wejść dla dwóch satelitów, każde z czterema polaryzacjami) i 32 wyjścia użytkownika.

Kompaktowa i zoptymalizowana konstrukcja elektroniczna zapewnia bardzo niskie straty przelotowe oraz w odgałęzieniu. Pozwala to zmniejszyć ilość wymaganych wzmacniaczy do zastosowania w kaskadzie i uzyskać lepiej zbalansowany sygnał, nawet w dużych zbiorczych instalacjach.

Zastosowanie jako multiswitch końcowy (topologia gwiazdy) lub kaskadowy (ustawienie za pomocą przełącznika). Wyposażony w przełącznik do aktywacji technologii TForce, która automatycznie dostosowuje sygnał naziemny i utrzymuje go na stałym poziomie pomimo różnic w odbiorze.

Specyfikacja techniczna

Liczba wejść 9

Liczba wyjść kaskadowych 9

Liczba wyjść użytkownika 32

Zakres częstotliwości TERR. MHz 88 … 862

Zakres częstotliwości SAT. MHz 950 … 2400

Poziom wejściowy TERR. dBµV 80 … 110

Poziom wejściowy SAT. dBµV 65 … 112

Straty przejścia TERR. dB < 5

Straty przejścia SAT. dB 4 … 6,5

Straty odgałęzienia TERR. Aktywny dB 3

Straty odgałęzienia TERR. Pasywny dB 35

Straty odgałęzienia SAT. HG dB 0

Straty odgałęzienia SAT. LG dB 14 … 8

Poziom wyjściowy 10Ch DVB-T dBµV 78

Izolacja H/V dB > 50

Izolacja użytkownika dB > 30

Napięcie zasilania Vdc 12 … 18

Maks. prad (PSU – TERR ACT.) mA 115 *1

Maks. prad (PSU – TERR PAS.) mA 5

Maks. prad (STB) mA 85

Temperatura pracy °C -5 … 45

Stopień ochrony (IP) 20

Waga netto: 1.221 g

Waga brutto: 1.221 g

Szerokość: 210 mm

Wysokość: 353 mm

Głębokość: 45 mm
