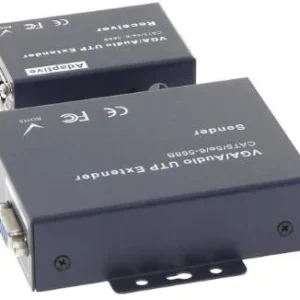

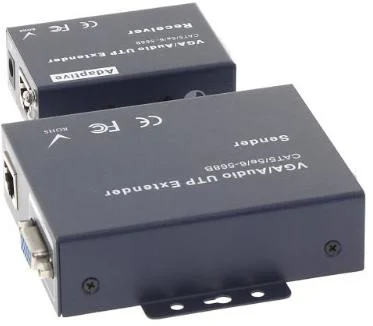

EXTENDER VGA+AU/UTP – zestaw nadajnika i odbiornika VGA + Audio po skrętce UTP

EXTENDER VGA+AU/UTP to kompletny zestaw nadajnika i odbiornika, który umożliwia transmisję sygnału wideo VGA oraz dwukanałowego dźwięku stereo na odległość do 140 metrów z wykorzystaniem przewodu typu skrętka komputerowa UTP (kat. 5 / 5e / 6).

Nadajnik dokonuje symetryzacji sygnału VGA, co pozwala na stabilną transmisję obrazu i dźwięku po kablu sieciowym bez strat jakości. Trzy pary przewodów wykorzystywane są do przesyłu składowych RGB, natomiast czwarta para odpowiada za transmisję sygnału synchronizacji.

Zestaw jest idealnym rozwiązaniem w instalacjach wymagających przesyłania obrazu i dźwięku na większe odległości — np. w systemach monitoringu, salach konferencyjnych, szkołach czy centrach sterowania.

Najważniejsze cechy:

• Transmisja sygnału VGA + audio stereo po kablu UTP
• Zasięg transmisji: do 140 m
• Komplet nadajnik + odbiornik – do prawidłowej pracy wymagane oba moduły
• Obsługa kabli UTP kat. 5, 5e, 6
• Korekcja sygnału dla lepszej jakości obrazu
• Metalowa obudowa – trwała i odporna na zakłócenia
• Uziemienie przez śrubę uziemiającą
• Zasilanie 12 V DC (zasilacze w komplecie)

Specyfikacja techniczna:

Ogólne:

• Rodzaj urządzenia: Zestaw aktywny (Nadajnik + Odbiornik)
• Funkcja: Transmisja sygnału VGA + Audio stereo po skrętce UTP
• Maksymalny zasięg transmisji: do 140 m
• Kompatybilne przewody: UTP kat. 5 / 5e / 6
• Korekcja sygnału: Tak
• Obudowa: Metalowa
• Uziemienie: Przez śrubę uziemiającą
• Pasmo przenoszenia: ≤ 60 MHz DC
• Tłumienie przelotowe: < 3 dB
• Tłumienie zaporowe: max. -15 dB
• Temperatura pracy: 0°C ~ 55°C
• Wilgotność robocza: ≤ 95 %

Nadajnik:

• Rodzaj urządzenia: Aktywne / Nadajnik
• Wejścia:
• Wideo: VGA
• Audio: Stereo (Jack 3.5 mm)
• Wyjścia:
• Monitor: VGA
• UTP
• Audio: Stereo (Jack 3.5 mm)
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary)
• Impedancja złącza: 100 Ω
• Zasilanie: 12 V DC / 1000 mA (zasilacz w komplecie)
• Wymiary: 105 × 95 × 27 mm
• Waga: 0.2 kg

Odbiornik:

• Rodzaj urządzenia: Aktywne / Odbiornik
• Wejścia:
• UTP
• Wyjścia:
• Monitor: VGA
• Audio: Stereo (Jack 3.5 mm)
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary)
• Impedancja złącza: 100 Ω
• Zasilanie: 12 V DC / 1000 mA (zasilacz w komplecie)
• Wymiary: 72 × 46 × 24 mm
• Waga: 0.1 kg

Parametry transmisji (rozdzielczość / odległość):

• 1280 × 1024 px (SXGA) – do 60 m
• 1024 × 768 px (XGA) – do 76 m (100 m – testy własne)
• 800 × 600 px (SVGA) – do 106 m
• 640 × 480 px (VGA) – do 137 m
• 1920 × 1080 px (Full HD) – do 45 m (testy własne)
