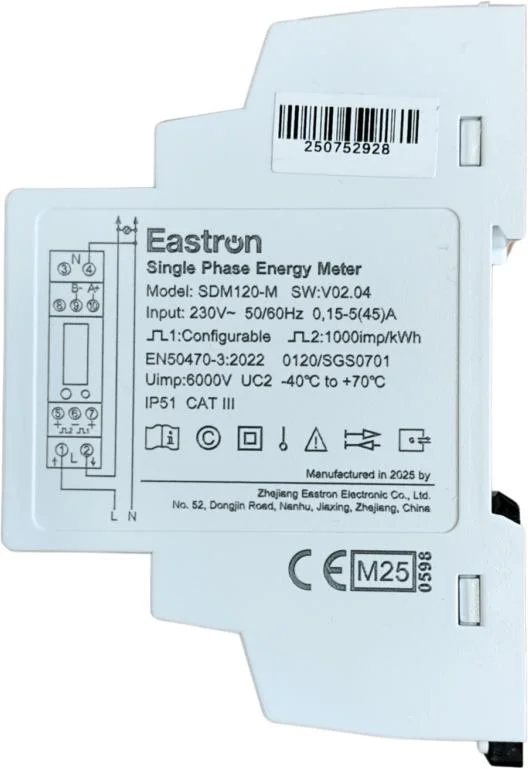

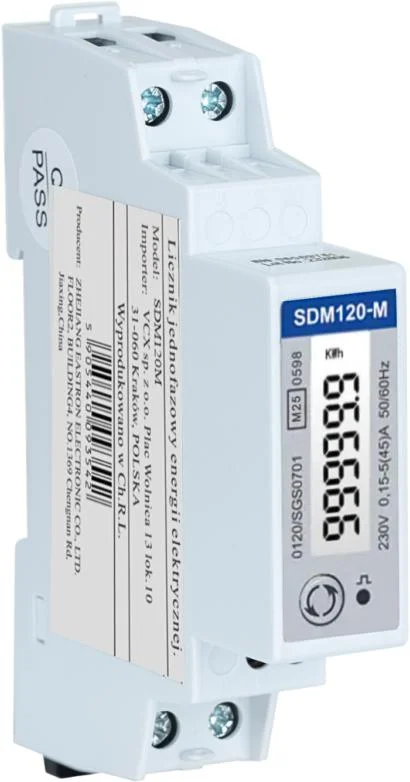

Licznik energii jednofazowy z Modbus dwukierunkowy VCX SDM120M (MID)

Licznik energii jednofazowy z Modbus dwukierunkowy VCX SDM120M (MID)

Przeznaczenie

SDM120M (MID) to nowoczesny, jednofazowy licznik energii elektrycznej przeznaczony do montażu na szynie DIN, z dwukierunkowym pomiarem energii oraz komunikacją RS485 Modbus RTU. Doskonale sprawdza się w pomiarze zużycia energii elektrycznej, monitoringu parametrów sieci oraz zdalnym odczycie danych w instalacjach domowych i przemysłowych.

Główne cechy:

• Pomiar energii czynnej i biernej oraz podstawowych parametrów sieciowych (prąd, napięcie, moc, współczynnik mocy, częstotliwość)
• Dwukierunkowy pomiar energii: import i eksport
• Komunikacja RS485 Modbus RTU zapewnia integrację z systemami zarządzania energią
• Dwa wyjścia impulsowe do rejestracji energii
• Podświetlany wyświetlacz LCD ułatwia odczyt danych
• Bezpośrednie podłączenie do sieci – maksymalne obciążenie 45A bez przekładników prądowych
• Montaż na szynie DIN 35mm
• Certyfikat MID

Dane techniczne:

• Napięcie znamionowe: 230V AC
• Zakres napięcia: 176 – 276V AC
• Prąd wejściowy: 0,15 – 5(45)A
• Maksymalne obciążenie: 45A
• Częstotliwość: 50/60Hz
• Wyjścia impulsowe: 1000/100/10/1 imp/kWh/kVArh (konfigurowalne) oraz 1000 imp/kWh (niekonfigurowalne)
• Zasilanie pomocnicze: 100 – 277V AC; ≤0,04A; <10W
• Odporność: napięcie przemienne 4kV/1min, impulsowe 6kV
• Warunki pracy: -40℃ do +70℃; wilgotność 0-95% bez kondensacji
• Wymiary: 18 × 118 × 64 mm (DIN 43880)
• Stopień ochrony: IP51 (panel przedni)
• Materiał obudowy: UL94V-0 (samogasnący)
• Montaż: na szynie DIN

Dokładność:

• napięcie, prąd: ±0,5%
• moc czynna, bierna i pozorna: ±1%
• częstotliwość: ±0,2%
• energia czynna: Klasa 1 lub 0.5 wg IEC62053-21 / Klasa B lub C wg EN50470-3:2022 (MID)
• energia bierna: Klasa 2 wg IEC62053-23

Zastosowanie:

• Monitoring energii pobieranej i oddawanej do sieci,
• Kontrola parametrów pracy instalacji jednofazowych,
• Integracja z systemami automatyki budynkowej dzięki komunikacji Modbus.
