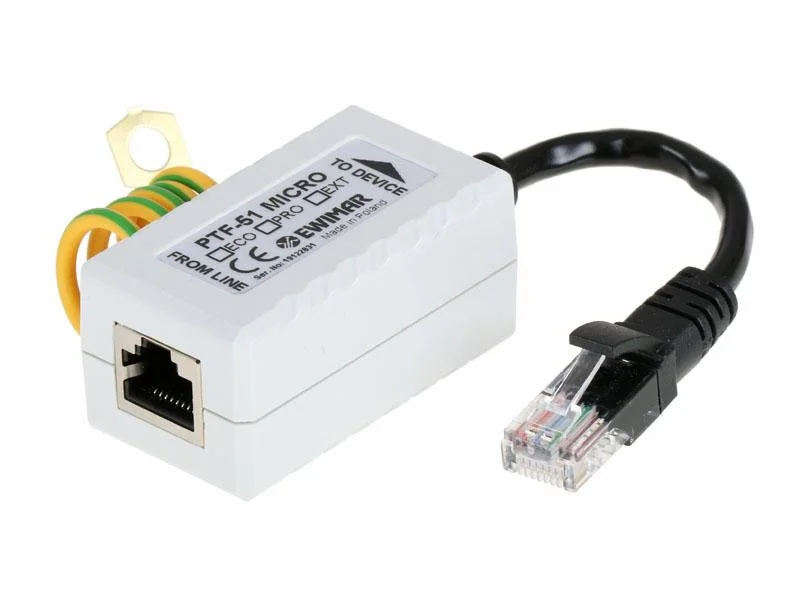

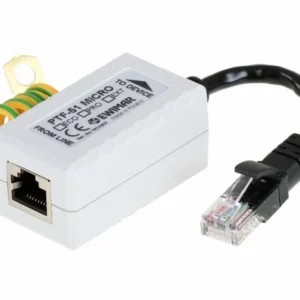

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro
643,60 zł
Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro
Model: PTF-51-PRO/PoE/Micro
Najważniejsze cechy
- Zabezpiecza linie sygnałowe i zasilanie PoE
- Skuteczność ochrony do 2kA
- Podwójna ochrona PoE
- Miniaturowe gabaryty
- Łatwy w instalacji
Przeznaczenie
PTF-51-PRO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA.
Specyfikacja techniczna
Ilość kanałów1Zgodność z okablowaniem100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6Złącze wejściowe (przewód)Gniazdo RJ-45Złącze wyjściowe (urządzenie)Przewód z wtykiem RJ-45Napięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maksymalne pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kANapięcie znamionowe DC (linia-linia) UN6V DCNapięcie maksymalne pracy trwałej (linia-linia) UC6,8V DCPoziom ochrony 1kV/μs (linia-linia) UP C320VPrąd wyładowczy C1 (8/20µS, linia-linia ) Iimp100AChronione Linie1-2, 3-6Pojemność (linia-linia) @1MHz6-15pFPojemność (linia-ziemia) @1MHz2-3pFElement odsprzęgającyRezystor udarowyRezystancja szeregowa2,2Ω / linięPrąd znamionowy IN300mA / linięNapięcie znamionowe DC (linia-linia) UN56V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP C393VPrąd wyładowczy (8/20µS, linia-linia) Iimp C373ANapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maksymalne pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kAChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEzgodny z IEEE 802.3af/at – wszystkie typyWymiary51 x 31 x 24 (mm) – bez przewoduZastosowanieWewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66Sposób montażuWolnostojącySzczelność obudowyIP54Temperatura pracy-30ºC~60ºC
Złoty polski (zł) - PLN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
Miniaturowy ogranicznik przepięć do ochrony sieci LAN, PTF-51-PRO/PoE/Micro
Najważniejsze cechy
- Zabezpiecza linie sygnałowe i zasilanie PoE
- Skuteczność ochrony do 2kA
- Podwójna ochrona PoE
- Miniaturowe gabaryty
- Łatwy w instalacji
Przeznaczenie
PTF-51-PRO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA.
Opis
Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.
Zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie wartość zaindukowanego ładunku może być duża.
Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-1 lub PTF-1/DIN

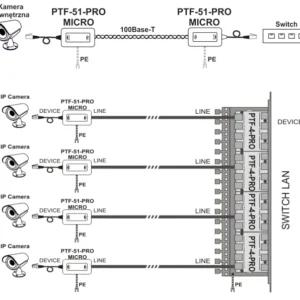

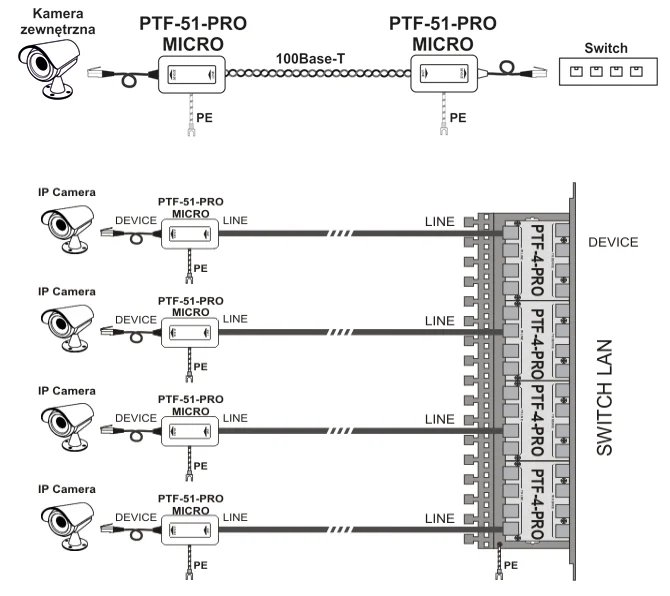

Przykłady zastosowania
Specyfikacja techniczna
| Ilość kanałów | 1 |
| Zgodność z okablowaniem | 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Przewód z wtykiem RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA |
| Napięcie znamionowe DC (linia-linia) UN | 6V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 6,8V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Element odsprzęgający | Rezystor udarowy |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Napięcie znamionowe DC (linia-linia) UN | 56V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP C3 | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 | 73A |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at – wszystkie typy |
| Wymiary | 51 x 31 x 24 (mm) – bez przewodu |
| Zastosowanie | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu | Wolnostojący |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
Dane techniczne
| Marka | EWIMAR |
| Indeks | 19339 |
| Model | PTF-51-PRO/PoE/Micro |
| Gwarancja dla firm | 36 miesięcy |
| Gwarancja | 36 miesięcy |
| Waga | 0.2 kg |
| Ilość kanałów | 1.00 szt. |
| Wymiary w mm (sz. x wys. x gł.) | 51x31x24 (mm) |
| Typ złącza | RJ45 |
| Zabezpieczana linia | LAN |
Informacje dodatkowe
| Waga | 0,2000 kg |
|---|---|
| Producent | EWIMAR |
| Typ złącza | RJ45 |
| Wymiary w mm (sz. x wys. x gł.) | 51x31x24 (mm) |
| Zabezpieczana linia | LAN |
| Ilość kanałów urządzenia | 1 |
