MODUŁ AUDIO MP-6D

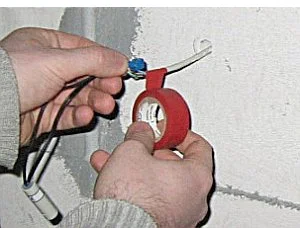

Dwa rozłączone elementy listwy zaciskowej ustawiamy „jeden za drugim” i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:

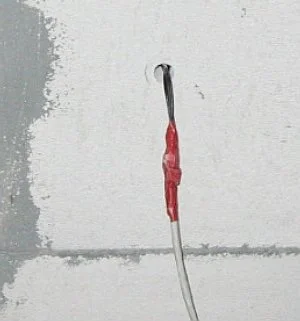

Wciągamy moduł do muru:

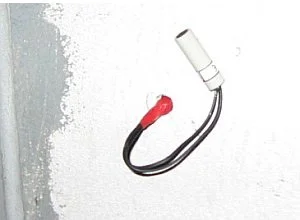

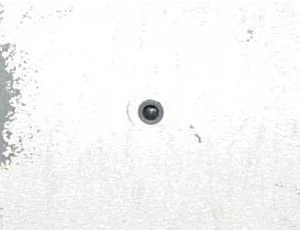

Widok modułu w murze:

Ucinamy końcówkę kołka rozporowego Ø12mm:

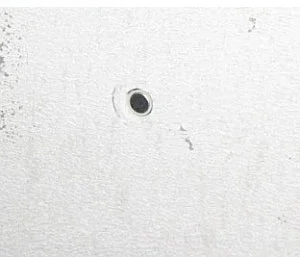

Maskujemy moduł w murze fragmentem kołka rozporowego:

Widok połączenia z drugiej strony muru:

OPIS PRZEDMIOTU

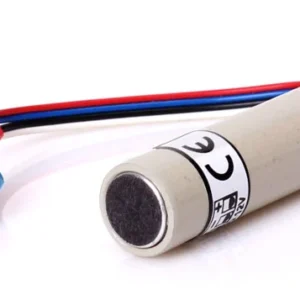

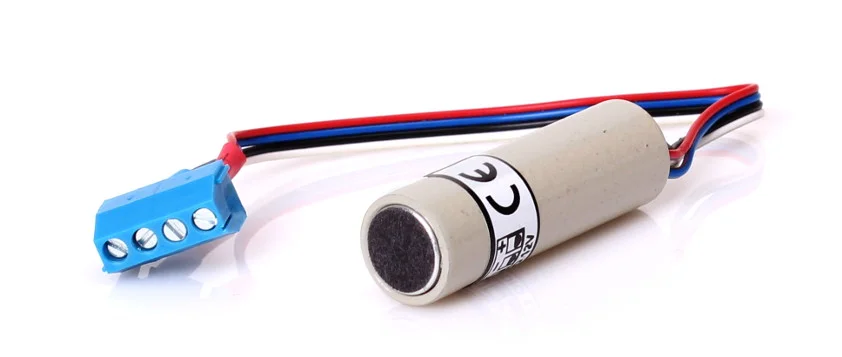

Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.Oferowany moduł fonii – mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V
• Pobór prądu: 10 mA
• Masa: 9 g
• Wymiary rurki: Ø12 x 35 mm
• Transmisja sygnału i zasilania: po skrętce do 1200m (tłumienie 6dB)
• Obudowa: metalowa

PRZYKŁADOWY SPOSÓB MONTAŻU

Wiercimy otwór Ø12mm:

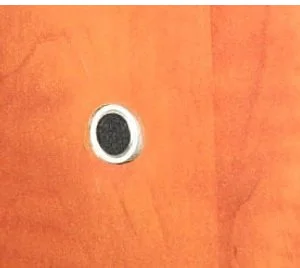

Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:

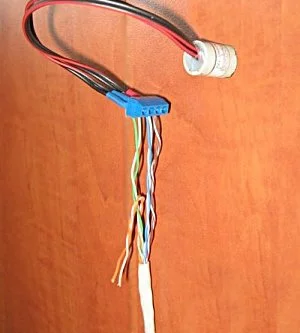

Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):

SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE

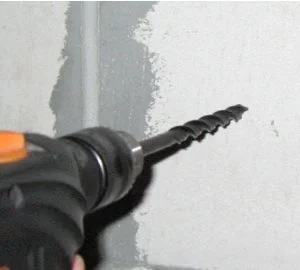

Wiercimy otwór Ø12mm:

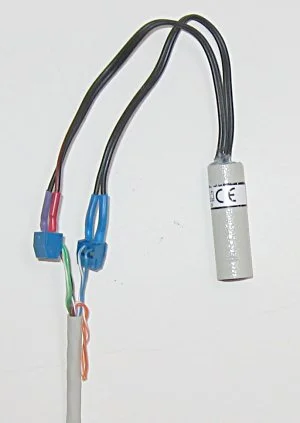

Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):
