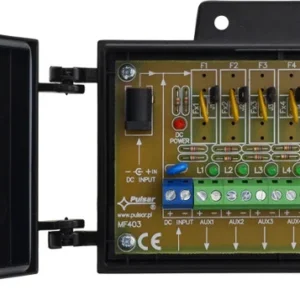

MODUŁ BEZPIECZNIKOWY W OBUDOWIE Pulsar AWZ594

Najważniejsze cechy

• Zasilanie 10÷30VDC
• Wyjście zasilania 5x1A – PTC
• Przekrój przewodu max. 2mm2
• Ilość wejść/wyjść 2/5
• Zabezpieczenia SCP, OLP*, przepięciowe
• Funkcje dodatkowe
  • – Dodatkowe wejście zasilania
  • – Gniazdo DC 5.5/2.1
• sygnalizacja optyczna LED
• zworki odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”)
• Opcje montażu na ścianie – wkręty montażowe x 2, na maszcie – opaska zaciskowa
• Wymiary W=126 H=78+16 D=42 mm
• Gwarancja 2 lata od daty produkcji
• Uwagi
  • Listwa rozgałęźna
  • Zamykanie – skręcana
  • Obudowa wykonana z plastiku

Opis produktu

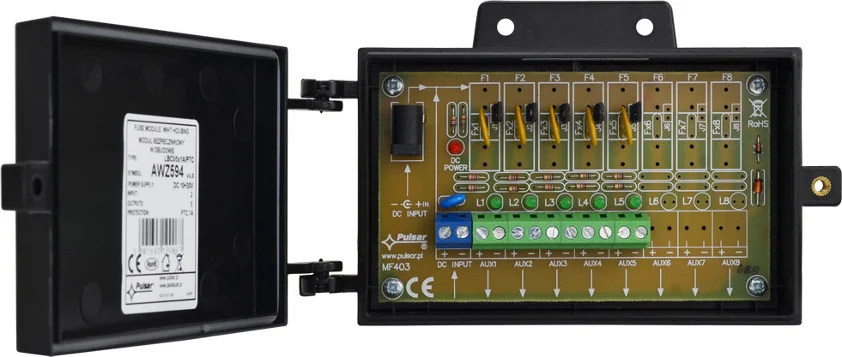

Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz pięć niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX5.

Moduł wyposażony jest w zworki J1 ÷ J5 odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”).Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd.

/center>

Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Przeznaczenie

Moduł bezpiecznikowy LBC5 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC.

Specyfikacja techniczna

• Zasilanie: 10÷30VDC
• Wyjście zasilania: 5x1A – PTC
• Przekrój przewodu: max. 2mm2
• Ilość wejść/wyjść: 2/5
• Zabezpieczenia: SCP, OLP*, przepięciowe
• Funkcje dodatkowe: – Dodatkowe wejście zasilania – gniazdo DC 5.5/2.1 – Sygnalizacja optyczna LED – Zworki odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”)
• Opcje montażu: na ścianie – wkręty montażowe x 2, na maszcie – opaska zaciskowa
• Wymiary: W=126 H=78+16 D=42 mm
• Gwarancja: 2 lata od daty produkcji
• Uwagi – listwa rozgałęźna – zamykanie – skręcana – obudowa wykonana z plastiku:
• SCP – zabezpieczenie przeciwzwarciowe OVP – zabezpieczenie nadnapięciowe OLP – zabezpieczenie przeciążeniowe UVP – zabezpieczenie przed nadmiernym rozładowaniem akumulatora OHP – zabezpieczenie termiczne:
