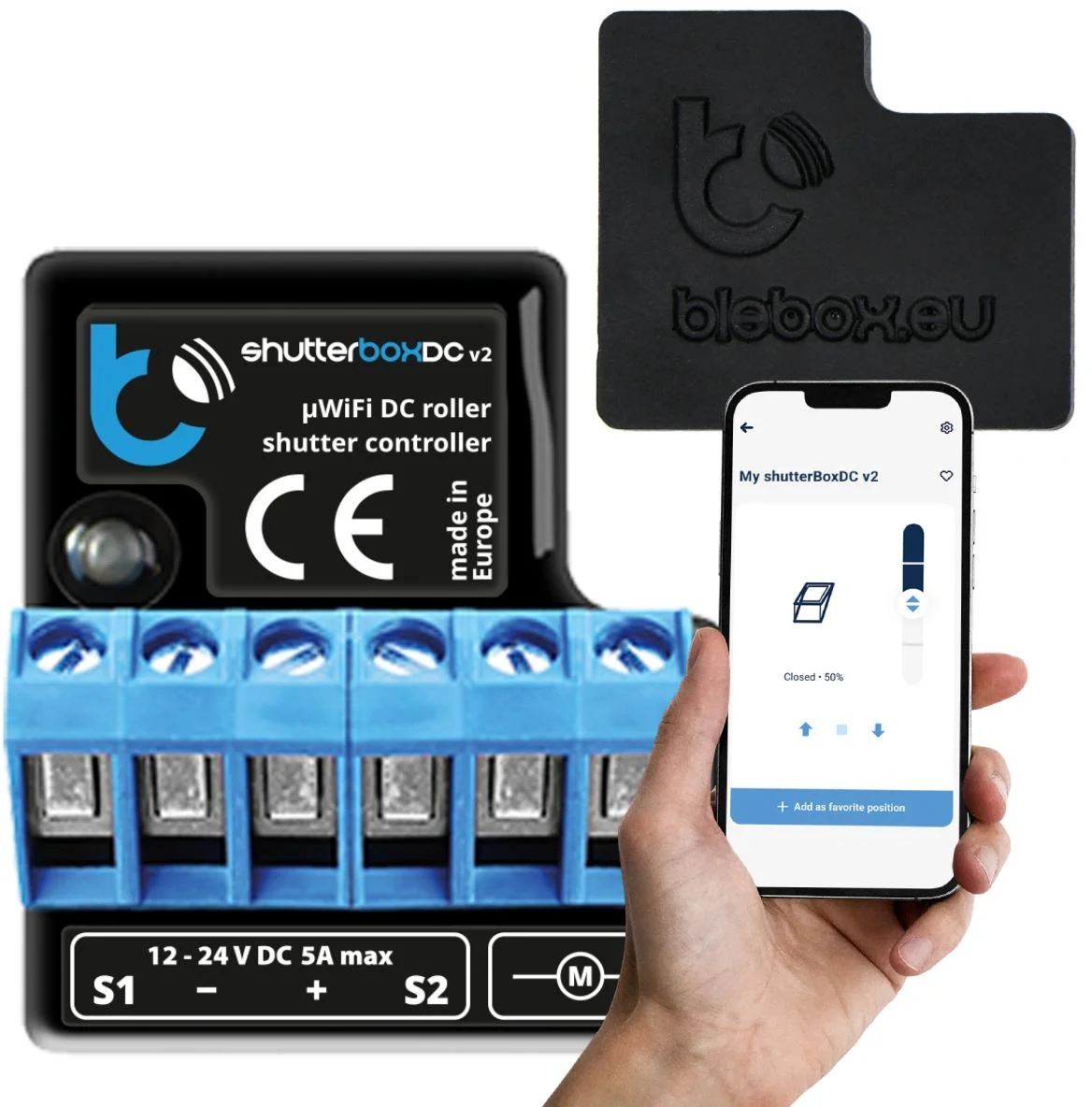

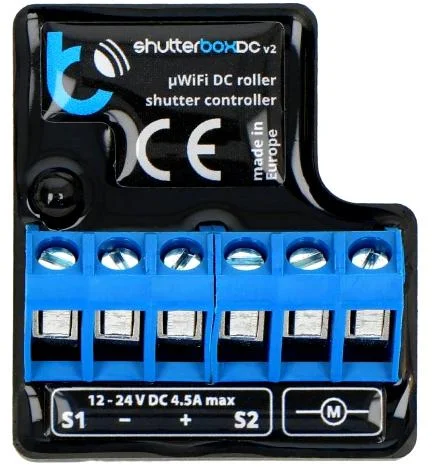

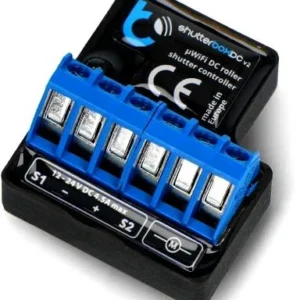

Moduł sterowania roletami shutterboxdc v2 Blebox

BleBox shutterBoxDC v2 – moc przydatnych funkcji w jednym, niewielkim urządzeniu. Sprawdź, w czym Ci pomogą:

• BleBox ShutterBoxDC v2 to zaawansowany sterownik, który oferuje szeroki zakres funkcji do inteligentnego sterowania różnymi urządzeniami z napędem elektrycznym – zarówno na podstawie harmonogramu, jak i warunków atmosferycznych, a także zapewnia elementy bezpieczeństwa i dodatkowe funkcje ułatwiające obsługę urządzeń.
• Zdalne sterowanie urządzeniami mobilnymi: z pomocą sterownika BleBox ShutterBoxDC v2 możesz kontrolować swoje urządzenia z dowolnego miejsca – za pomocą smartfona lub tabletu, dzięki dedykowanej aplikacji mobilnej.
• Sterowanie różnymi rodzajami napędów: sterownik ShutterBoxDC v2 umożliwia sterowanie roletami, markizami, ekranami rzutnikowymi, oknami dachowymi oraz innymi urządzeniami z napędem elektrycznym.
• Harmonogram oraz zegar astronomiczny: przy wsparciu sterownika BleBox ShutterBoxDC v2 możesz ustawić harmonogram pracy urządzeń lub wykorzystać zegar astronomiczny do automatycznego sterowania urządzeniami na podstawie wschodu i zachodu słońca.
• Działanie z wyłącznikami krańcowymi: sterownik ShutterBoxDC v2 obsługuje zarówno mechaniczne, jak i elektroniczne wyłączniki krańcowe, co zapewnia precyzyjne ograniczenie ruchu urządzenia. Możesz jednak używać ShutterBoxDC v2 także z silnikami, które nie posiadają wyłączników krańcowych – dzięki funkcji przeciążeniowej.
• Automatyzacja z sensorami: sterownik ShutterBoxDC v2 może współpracować z różnymi sensorami, takimi jak czujniki temperatury, deszczu, jakości powietrza, wiatru i wilgotności, co pozwala na inteligentne sterowanie urządzeniami w zależności od warunków atmosferycznych.
• Automatyczna kalibracja i zabezpieczenie czasowe: sterownik ShutterBoxDC v2 posiada funkcję automatycznej kalibracji oraz zabezpieczenia czasowego, które pomagają w optymalnym zarządzaniu czasem pracy silnika.
• System bezpieczeństwa: sterownik ShutterBoxDC v2 wykrywa przeciążenia i przeszkody, co zapewnia bezpieczne działanie urządzeń.
• Funkcje dodatkowe: sterownik BleBoxShutterBoxDC v2 wprowadza funkcje takie jak soft-start (łagodne rozpoczęcie ruchu) oraz ruch w kierunku przeciwnym, sterowanie przyciskami ściennymi (możliwość podłączenia przycisków ściennych do sterowania urządzeniami ręcznie), sparowanie z pilotami μWi-Fi (sterownik może być sparowany z pilotami μWiFi, takimi jak uRemote, sRemote i inBox), czy sterowanie centralne z przycisku z modułem actionBox (możliwość centralnego sterowania urządzeniami za pomocą przycisku z modułem actionBox).

BleBox shutterBoxDC v2 – moduł sterujący urządzeniami SmartHome o wszechstronnym zastosowaniu

Moduł BleBox shutterBoxDC pozwala Ci sterować dowolnymi silnikami prądu stałego od 12 V do 24 V, które można znaleźć w:

• roletach zewnętrznych
• żaluzjach wewnętrznych (z lamelami)
• ekranach od rzutnika
• markizach balkonowych i tarasowych
• oknach dachowych
• roletach dachowych
• stołach z regulowaną wysokością
• firanach / zasłonach
• przepustnicach powietrza
• siłownikach
• projektach DIY, takich jak siłowniki do podnoszenia kopuły teleskopu itp.

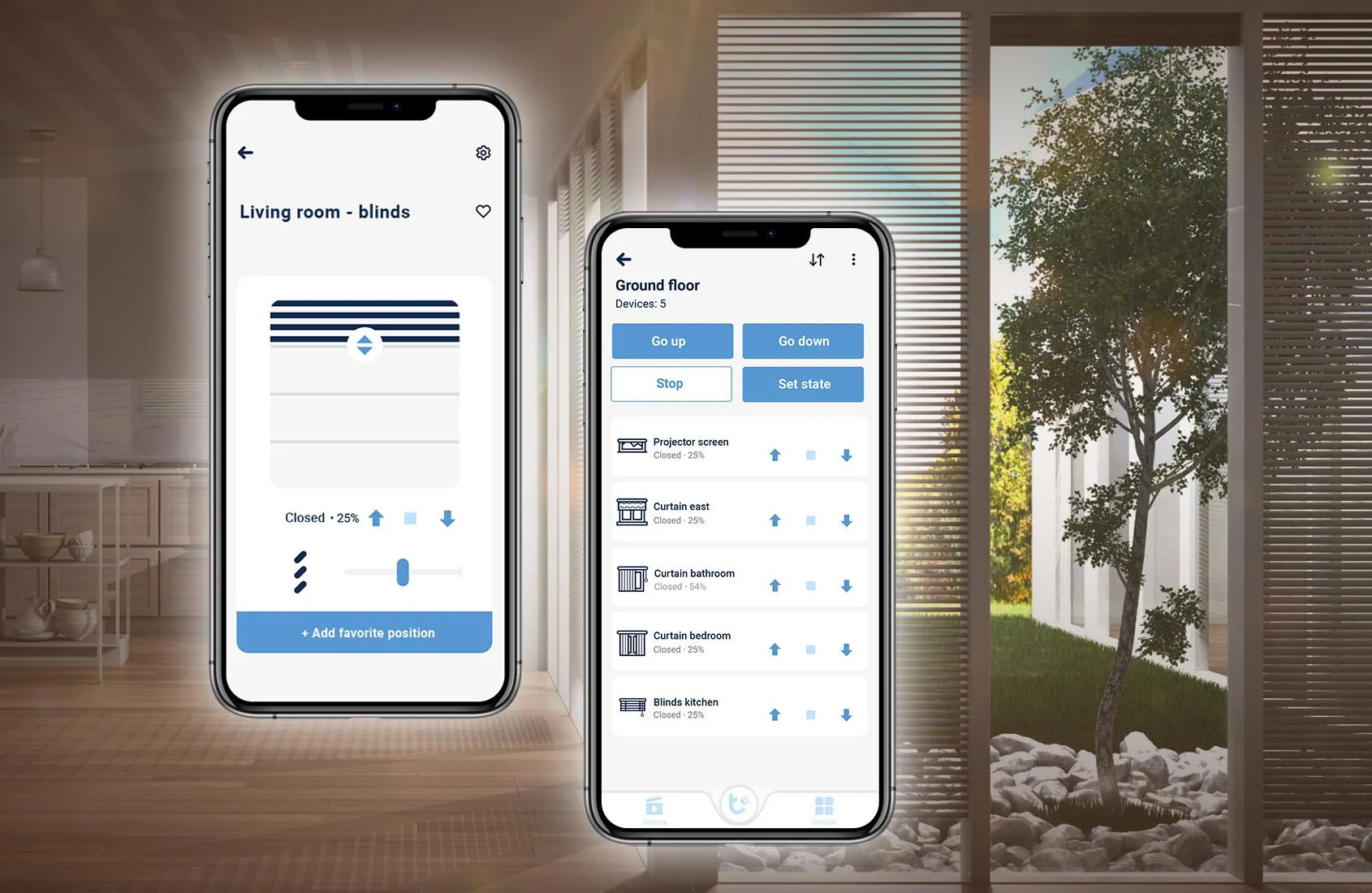

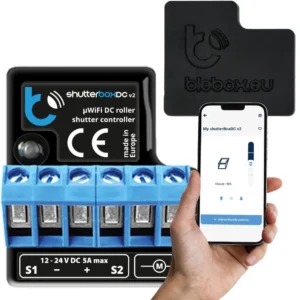

BleBox shutterBoxDC v2 – sterownik rolet Wi-Fi z możliwością kontroli również przez aplikację mobilną

BleBox ShutterBoxDC v2 to inteligentny sterownik, który umożliwia wygodne zarządzanie roletami i innymi urządzeniami z napędem elektrycznym za pomocą aplikacji na urządzenia mobilne.

Co istotne, możesz to robić z dowolnego miejsca na świecie, o ile masz dostęp do Internetu!

• Urządzenie BleBox ShutterBoxDC v2 jest zintegrowane z istniejącą siecią Wi-Fi, co oznacza, że nie potrzebujesz dodatkowej centralki ani skomplikowanych instalacji!
• Niezwykle praktyczną cechą sterownika BleBox ShutterBoxDC v2 jest możliwość korzystania z ShutterBoxDC v2 nawet w przypadku braku połączenia z Internetem. Aplikacja mobilna umożliwia także tworzenie scen i grup, co ułatwia jednoczesne sterowanie wieloma sterownikami ShutterBoxDC. Teraz możesz inteligentnie zarządzać swoimi urządzeniami, np. wystarczy wydać komendę, taką jak „przymknij rolety do 70%”, bez konieczności ciągłego trzymania przycisku. To rozwiązanie, które łączy wygodę z elastycznością i kontrolą nad Twoim otoczeniem!
• Sterownikiem BleBox ShutterBoxDC można sterować także głosowo – z wykorzystaniem asystentów głosowych Google Home oraz Amazon Alexa. Do modułu można również sparować pilot uRemote, sRemote oraz moduł do przycisków ściennych inBox (UWAGA – brak w zestawie!). Piloty łączą się z urządzeniem poprzez μWi-Fi (nie wymagają sieci WiFi do działania). Jeden pilot może zostać sparowany do wielu odbiorników, tak samo jak i do jednego odbiornika możesz sparować wiele pilotów.

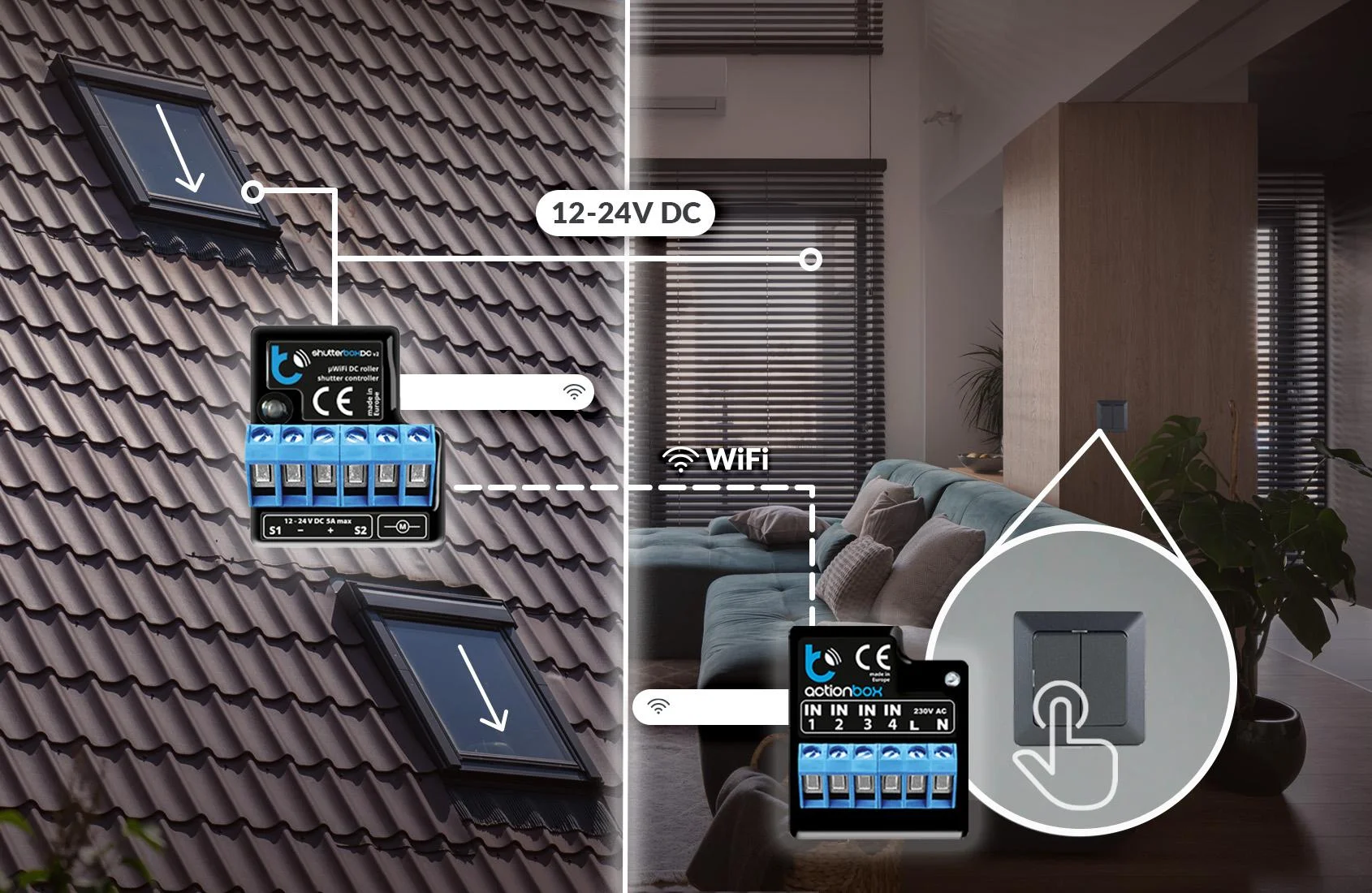

BleBox shutterBoxDC v2 – zaawansowane sterowanie z opcją możliwej integracji z modułami actionBox

• Jeśli chcesz, to dzięki modułom z serii actionBox masz możliwość stworzenia centralnego przycisku do sterowania urządzeniami ShutterBox – i to bez konieczności prowadzenia skomplikowanych przewodów.
• Moduły actionBox można także połączyć z centralą alarmową, co pozwala na automatyczne zamykanie rolet podczas uzbrajania alarmu.
• Sterowniki z rodziny actionBox komunikują się za pomocą lokalnej sieci Wi-Fi, co zapewnia szybkie i niezawodne przekazywanie poleceń.
• UWAGA – moduły actionBox to opcja dodatkowa, nie znajdują się w zestawie!

Sterownik BleBox shutterBoxDC v2 – steruj nim przez sieć Wi-Fi, bez prowadzenia przewodów!

Z wykorzystaniem sensorów BleBox możesz sterować modułami shutterBoxDC bez prowadzenia przewodów, poprzez sieć Wi-Fi.

Zobacz, jakie to przydatne:

• windSensor Pro – sparuj, aby chronić rolety / żaluzje przed silnym wiatrem
• airSensor – sparuj, aby zamknąć okna przy słabej jakości powietrza
• rainSensor – sparuj, aby zamknąć markizę lub okna dachowe w czasie deszczu
• tempSensor – sparuj, żeby przymknąć lamele lub rolety w gorące dni i uniknąć nagrzewania się pomieszczeń!

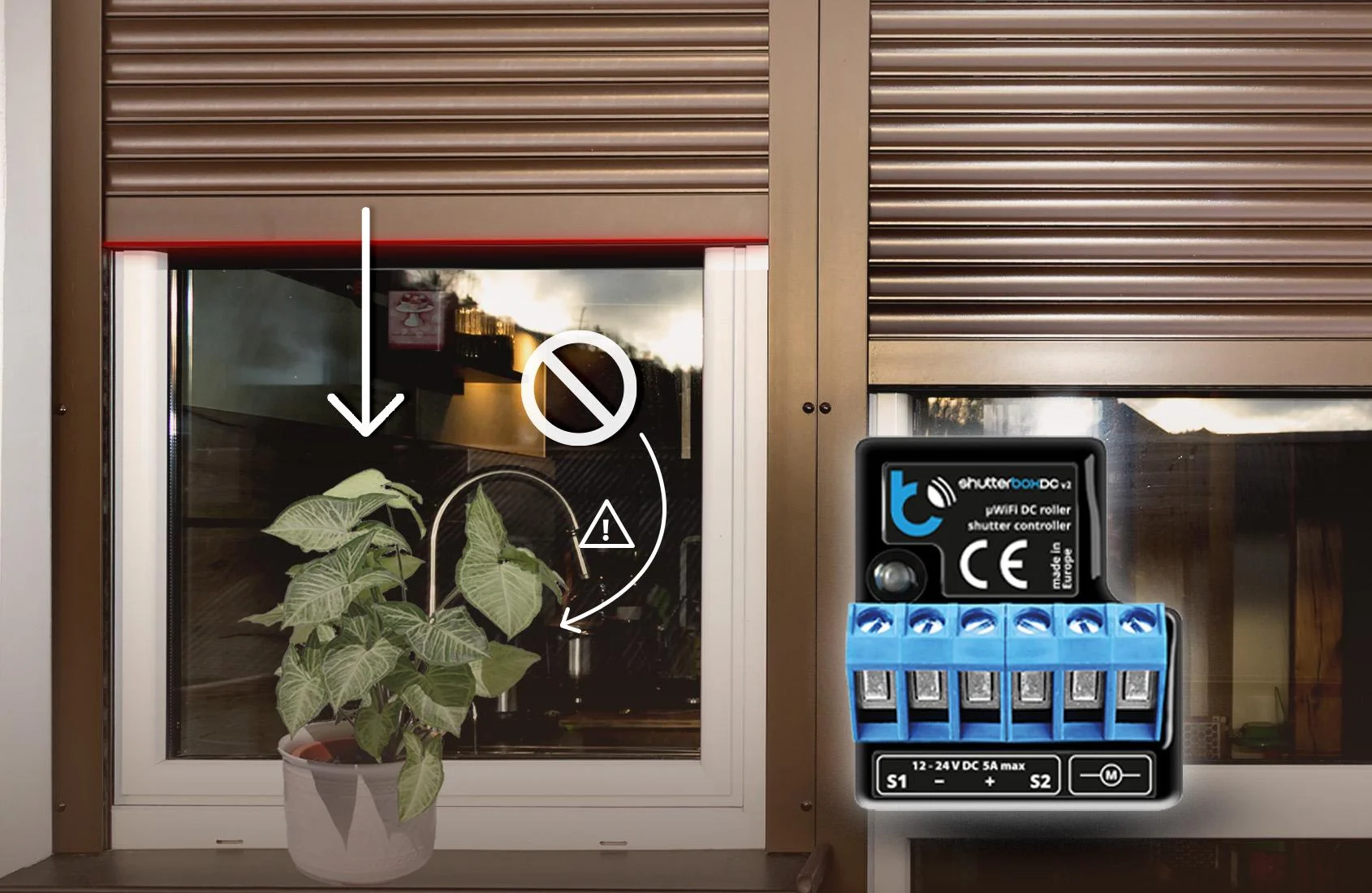

BleBox shutterBoxDC v2 – sterownik funkcjonalny i wyposażony w komplet zabezpieczeń

Sterownik BleBox shutterBoxDC v2 został wyposażony w dodatkowe funkcje i zabezpieczenia, które pozwalają lepiej sterować silnikiem, siłownikiem:

• Praca w trybie z wyłącznikiem krańcowym mechanicznym: sterownik BleBox shutterBoxDC v2 może współpracować z mechanicznymi wyłącznikami krańcowymi, co umożliwia precyzyjne kontrolowanie położenia urządzenia.
• Automatyczna kalibracja: sterownik BleBox shutterBoxDC v2 może automatycznie dostosować się do położenia rolety lub innego urządzenia, co eliminuje potrzebę ręcznej kalibracji.
• Maksymalny czas pracy silnika: możesz ustawić maksymalny czas, przez który silnik może pracować, co jest przydatne do zapobiegania nadmiernemu zużyciu i zabezpieczenia przed ewentualnymi problemami.
• Dostosowanie czasu ruchu lameli: sterownik BleBox shutterBoxDC v2 pozwala dostosować czas, w jakim lamelki rolety lub inne elementy poruszają się w określonym kierunku.
• Dostosowanie prędkości obrotu lameli: masz kontrolę nad prędkością ruchu lamel, co umożliwia dostosowanie jej do swoich preferencji!
• Wykrywanie przeciążenia silnika (detekcja obiektów): sterownik BleBox shutterBoxDC v2 jest wyposażony w funkcję detekcji przeciążenia, która pozwala na rozpoznanie obiektów lub przeszkód, które mogą blokować ruch urządzenia.
• Powolny start, tzw. „soft-start”: ta funkcja BleBox shutterBoxDC v2 pozwala na łagodne rozpoczęcie ruchu silnika, co może zwiększyć trwałość urządzenia i zapobiega nagłym ruchom.
• Ruch odpuszczający: sterownik BleBox shutterBoxDC v2 może wykonać ruch w kierunku przeciwnym, jeśli wykryje przeszkodę lub przeciążenie, co zwiększa bezpieczeństwo i zapobiega uszkodzeniom.
• Zabezpieczenie termiczne: jeśli silnik lub siłownik przegrzewa się, sterownik BleBox shutterBoxDC v2 może uruchomić zabezpieczenie termiczne, które wyłączy urządzenie w celu zapobieżenia uszkodzeniom spowodowanym nadmiernym nagrzewaniem.

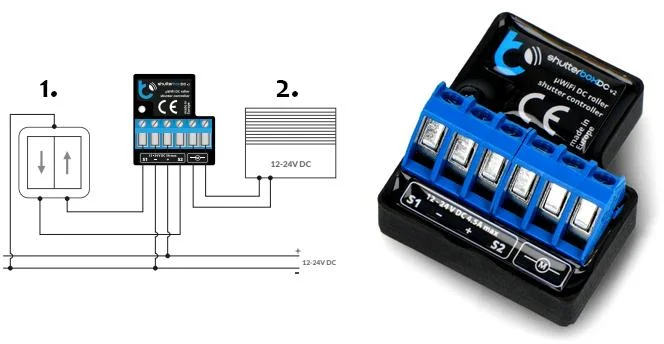

BleBox shutterBoxDC v2 – schemat podłączenia modułu i wskazówki instalacyjne:

Przed przystąpieniem do instalacji sterownika odłącz napięcie w zasilanym obwodzie. Pamiętaj, że wszelkie prace montażowe należy wykonywać przy odłączonym napięciu zasilania (wyłączenie bezpiecznika instalacji sieciowej obwodu zasilacza lub odłączenie zasilacza od gniazdka).

Sterownik BleBox shutterBoxDC v2powinien być zamontowany w miejscu zabezpieczonym przed niekorzystnymi warunkami środowiskowymi, chroniony przed dostępem osób trzecich – w puszce podtynkowej bądź wnętrzu obudowy sterowanego urządzenia. Pamiętaj, że metalowe elementy (przewody, części obudowy) negatywnie wpływają na zasięg urządzenia, a co za tym idzie na komfort użytkowania. Wskazane jest, aby urządzenie było zamocowane w pozycji stabilnej i nieruchomej..

Zwróć szczególną uwagę na oznaczenia na złączu sterownika. Zacznij od podłączenia przewodów zasilania: (+) (kolor czerwony bądź czarny z białą przerywaną linią) oraz (-) (kolor czarny). Kolejno podłącz silnik lub siłownik do pinów oznaczonych symbolem “M”. Kolejność podłączenia przewodów silnika, siłownika nie ma znaczenia na etapie instalacji – kierunek ruchu można ustawić w późniejszym etapie konfiguracji sterownika.

Sterownik obsługuje wszystkie rodzaje podwójnych przełączników monostabilnych (tzw. dzwonkowych, bez podświetlenia pasożytniczego).

Kolejność podłączenia wejścia S1/S2 do prawego/lewego przycisku przełącznika nie ma znaczenia na etapie instalacji – można ją ustawić w późniejszym etapie konfiguracji sterownika.

1. Przycisk
2. Roleta 12-24V DC
