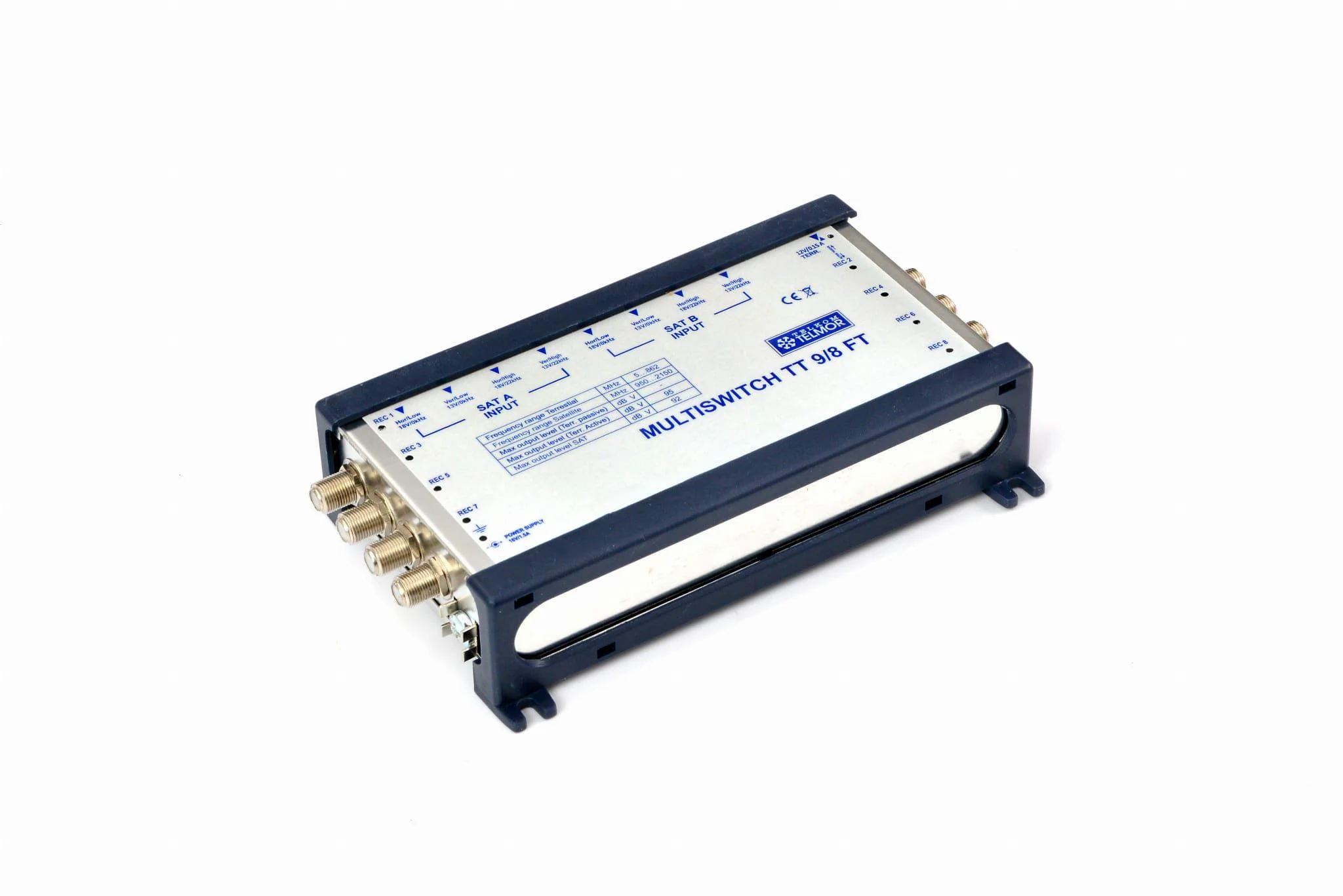

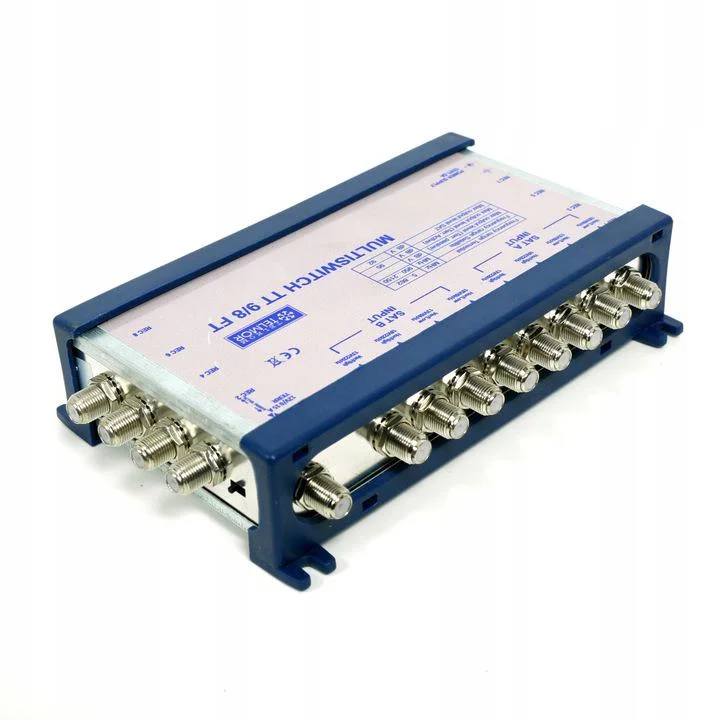

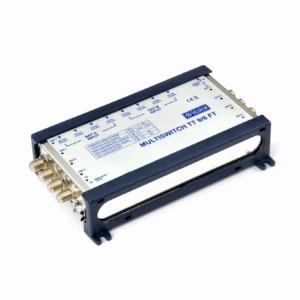

Multiswitch TT 9/8 Telmor – końcowy

Multiswitch TT 9/8 Telmor – końcowy

• Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
• Zakres częstotliwości pracy tor SAT: 950 – 2150 MHz
• Liczba wejść RTV (TERR.): 1
• Liczba wejść SAT: 8
• Liczba wyjść abonenckich RTV+SAT: 8

Telmor TT-9/8 FT należy do rodziny multiswitchy pozwalającej budować duże i bardzo duże instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dot. Warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym. Niewątpliwą zaletą multiswitchy TT-9/8 jest wbudowana prekorekcja charakterystyki – nachylenie charakterystyki. Ta cecha urządzenia w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim. W celu zapewnienia odpowiednich poziomów sygnału na gnieździe abonenckim, należy wykonać obliczenia bilansu energetycznego.

Specyfikacja:

• TYP: TT 9/8FT
• Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
• Zakres częstotliwości pracy tor SAT: 950 – 2150 MHz
• Liczba wejść RTV (TERR.): 1
• Liczba wejść SAT: 8
• Liczba wyjść abonenckich RTV+SAT: 8
• Tłumienie toru RTV – tryb pasywny: 21…17 dB
• Tłumienie toru RTV – tryb aktywny: 3…1 dB
• Tłumienie toru SAT odgałęzienie: 0…4 dB
• Tłumienie niedopasowania – tor RTV: >10 dB
• Tłumienie niedopasowania – tor SAT: >8 dB
• Separacja RTV – SAT: >24 dB
• Separacja SAT – RTV: >60 dB
• Separacja pomiędzy polaryzacjami H/V: >30 dB
• Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV
• Maksymalny poziom wyjściowy SAT: 92 dBuV
• Zasilanie – zewnętrzny zasilacz: +13V 1.5A
• Pobór prądu z odbiornika SAT: 40 mA
• Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)
• Wymiary SxWxG: 300x190x40 mm
