Ogranicznik przepięć 24V AC na szynę DIN EWIMAR SUG-24VAC/DIN

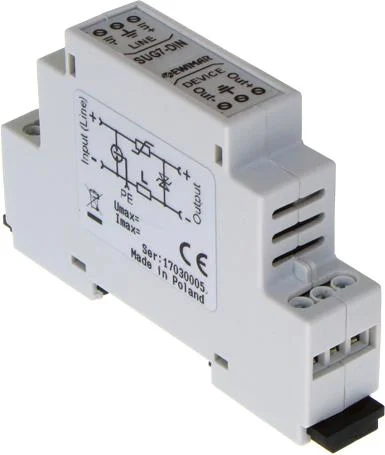

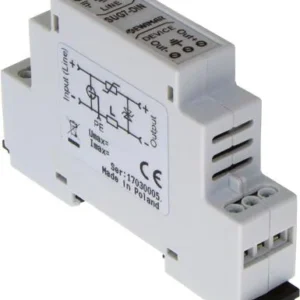

Ogranicznik przepięć 24V AC na szynę DIN EWIMAR SUG-7-DIN / 24VAC

SUG-7-DIN/24VAC przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem przemiennym 24V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego. Wbudowany bezpiecznik automatyczny 2A (na zamówienie dostępny jest z bezpiecznikiem 1,1A) ogranicza ryzko uszkodzenia zasilacza sieciowego (transformatora) i ryzyko postania pożaru w przypadku wystąpienia zwarcia w przewodach lub w podłączonym urządzeniu odbiorczym.

Ogranicznik przepięć montowany jest na typowej szynie DIN 35mm. Wysuwane zamki umieszczone z dwóch stron, ułatwiają montaż SUG-7-DIN w dowolnym położeniu. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia przy dużych impulsach udarowych. Urządzenie zajmuje szerokość jednego modułu stan standardu DIN.

Może być stosowany do wszelkich urządzeń elektronicznych nasilanych napięciem zmiennym 24V, takich jak urządzenia automatyki przemysłowej kamery przemysłowe, etc. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.

Uproszczony schemat blokowy

W celu zapewnienia skutecznej ochrony przed wyładowaniami atmosferycznymi, zalecane jest zastosowanie dwóch ograniczników i ich uziemienie. Jedno z urzadzeń należy podłączyć jak najbliżej źródła zasilania a drugie jak najbliżej urządzenia odbiorczego. Należy zwrócić uwagę, aby strona WEJŚCIE zabezpieczenia SUG-7-DIN (LINE) znajdowało się zawsze po stronie długich przewodów, w których może zaindukować się impuls przepięciowy.

Przykład prawidłowego zabezpieczenia linii zasilającej

Tego modelu urządzenia nie należy stosować do napięcia stałego 24VDC. Jego użycie spowoduje ograniczenie poziomu ochrony.

• Specyfikacja techniczna:
• Napięcie znamionowe pracy ciągłej linia-linia 24VAC
• Napięcie maksymalne linia-linia27VAC
• Napięcie maksymalne linia- ziemia 90VDC
• Poziom ochrony linia – linia (10/1000μS) 28A
• Poziom ochrony linia – ziemia (8/20μS) 2 x 10kA
• Znamionowy prąd szeregowy 2A @ 24VAC
• Maksymalny prąd szeregowy (impuls) 3,5A @ 24VAC
• Szczelność obudowy IP40
• Temperatura pracy -30°C~60°C
• Zajętość na szynie DIN 1 moduł
• Wymiary 17,8 x 89,5 x 58,5 (mm)
