Ogranicznik przepięć do ochrony sieci LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
256,98 zł
Ogranicznik przepięć do ochrony sieci LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
- Zabezpiecza linie sygnałowe i zasilanie PoE
- Skuteczność ochrony do 100A
- Podwójna ochrona PoE
- Miniaturowe gabaryty
- Łatwy w instalacji
- Model: BOX-PTU-51-EXT/PoE/MINI
- Ilość kanałów: 1 szt.
- Wymiary w mm (sz. x wys. x gł.): 51x31x24 (mm)
- Typ złącza: RJ45
- Zabezpieczana linia: LAN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis

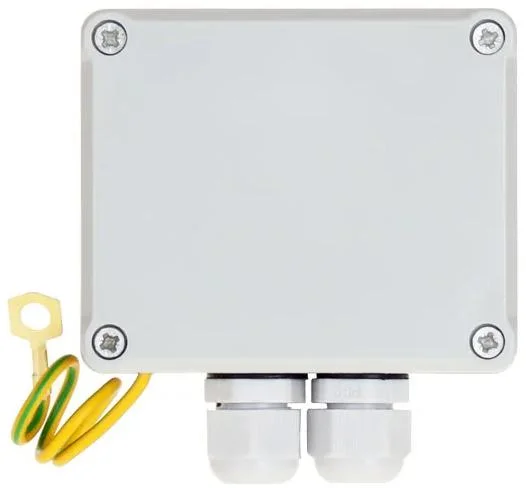

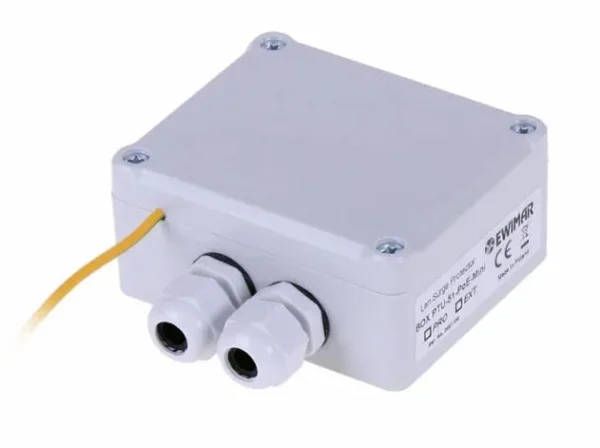

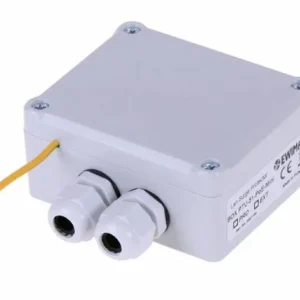

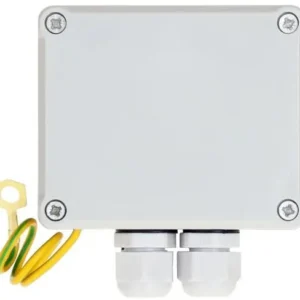

Ogranicznik przepięć w obudowie zewnętrznej do ochrony sieci LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
Najważniejsze cechy
Ochronnik przeciwprzepięciowy o wysokiej efektywności, przeznaczony do sieci LAN 100Mbit. Urządzenie ochronne portów LAN, chroni przed przepięciami i wyładowaniami atmosferycznymi, w obudowie zewnętrznej, BOX-PTU-51-EXT/PoE/MINI.
Przeznaczenie
BOX-PTU-51-EXT/PoE/MINI przeznaczony jest do zabezpieczenia routerów, switchy LAN, kamer IP, punktów dostępowych WiFi oraz innych urządzeń, pracujących w sieciach 100Mbit. Posiada skuteczność ochrony na poziomie 4-5kA @ 8/20μs indywidualnie dla każdej żyły przewodu (zależnie od ich grubości). Chroni urządzenia końcowe LAN zainstalowane na słupach lub konstrukcjach metalowych, przed skutkami wyładowań atmosferycznych, przepięć, działań sabotażowych oraz różnic potencjałów. Skutecznie eliminuje zaindukowane przepięcia podczas wyładowań wewnątrz par transmisyjnych oraz pomiędzy parami zasilania PoE. Przewód uziemiający odprowadza do ziemi prądu napięcia i prądy udarowe, pochodzące z przeskoków iskry. Wbudowany bezpiecznik MOSFET zwiększa skuteczność ochronną oraz zmniejsza prądy wyrównawcze pomiędzy punktami uziomu instalacji CCTV.

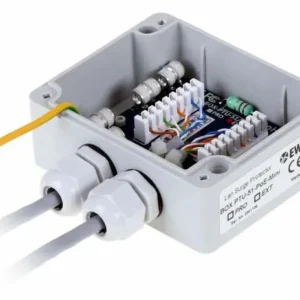

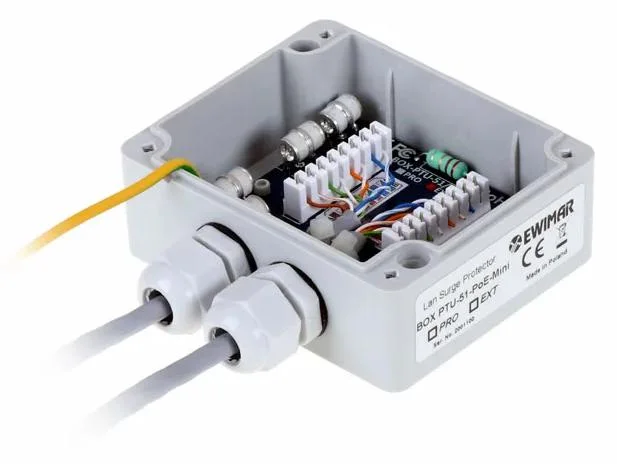

Wyposażony jest w hermetyczną obudowę zewnętrzną z dławnicami uszczelniającymi oraz złącza LSA dla strony chronionej i niechronionej które posiadają większą wytrzymałość połączeń niż gniazda RJ-45. Nieduże gabaryty umożliwiają jego zastosowanie w instalacjach, gdzie występuje bardzo mało miejsca, na przykład montaż wewnątrz słupów.
Produkt może być używany do przewodów UTP i FTP kategorii 5, 5e, 5 i 6a, jednak w każdym przypadku zapewnia połączenia o maksymalnej szybkości do 100Mbit.
Znakomicie nadaje się do ochrony napowietrznych linii LAN, które narażone są na duże wartości napięć indukowanych w przewodach i na duże prądy udarowe, mogące przenikać z konstrukcji metalowych, rynien, masztów, itp.

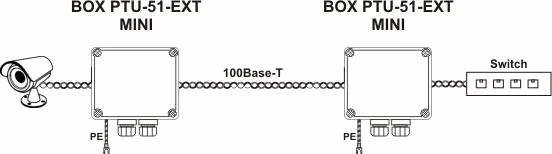

Może być stosowany z innymi zabezpieczeniami PRO lub EXT firmy Ewimar, jednak do zapewnienia pełnej ochrony linii napowietrznej, zalecanie jest zastosowanie dwóch takich samych urządzeń – po jednym na każdym końcu przewodu. Pozwala to zrównoważyć wytrzymałość udarową całego obwodu, bez względu na miejsce przeniknięcia ładunku elektrycznego.
Produkt testowany według kategorii D1, C2, C1, B2. Przeznaczony jest do stosowania na granicach stref LPZ0/LPZ1 lub wyższych.
Specyfikacja techniczna
| Linia danych | |
| Ilość kanałów | 1 |
| Zgodność z sieciami | 10Base-T, 100Base-T (100Mbit) |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (LINE) | Złącze LSA (Krone) + ekran |
| Złącze wyjściowe (DEVICE) | Złącze LSA (Krone) + ekran |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 5kA |
| D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp | 2kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | <10V |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 2kA |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | 93V DC |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 2kA (opcja A), 250A (opcja B) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax/ żyła | 5kA |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Cechy wspólne | |
| Wymiary | 90 x 75 x 41 (mm) – bez dławnic |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
| Sposób montażu | Obudowa wolnostojąca / montowana na ścianie / uchwyt słupowy U-BOX |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP65 |
| Temperatura pracy | -40ºC~60ºC |
| Marka | EWIMAR |
| Indeks | 61580 |
| Model | BOX-PTU-51-EXT/PoE/MINI |
| Gwarancja dla firm | 36 miesięcy |
| Gwarancja | 36 miesięcy |
| Waga | 0.2 kg |
| Ilość kanałów | 1.00 szt. |
| Wymiary w mm (sz. x wys. x gł.) | 51x31x24 (mm) |
| Typ złącza | RJ45 |
| Zabezpieczana linia | LAN |
Informacje dodatkowe
| Waga | 0,2000 kg |
|---|---|
| Producent | EWIMAR |
| Ilość kanałów | 1 szt. |
| Wymiary w mm (sz. x wys. x gł.) | 51x31x24 (mm) |
| Typ złącza | RJ45 |
| Zabezpieczana linia | LAN |
| EAN | 5904041750403 |
