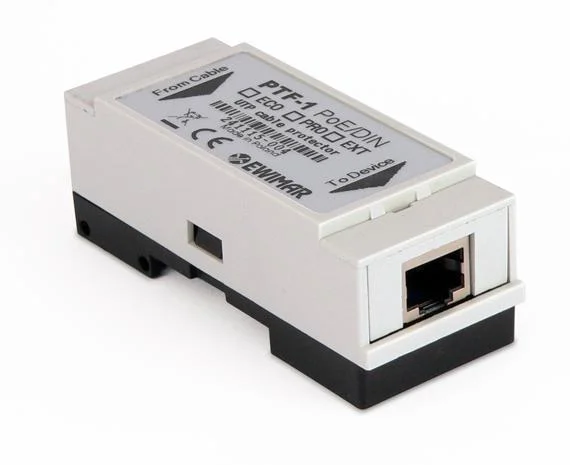

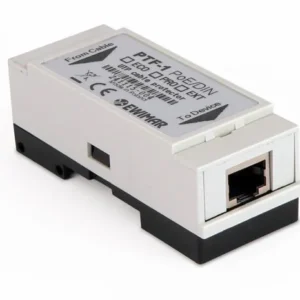

Ogranicznik przepięć LAN na szynę DIN serii EXTREME EWIMAR PTF-51-EXT/PoE/DIN

Ogranicznik przepięć LAN na szynę DIN serii EXTREME EWIMAR PTF-51-EXT/PoE/DIN

PTF-1-EXT/PoE/DIN jest najwyższej skuteczności ogranicznikiem przepięć, dedykowanym o ochrony urządzeń końcowych LAN takich jak kamery przemysłowe IP, Switche LAN i Access Point-y. Zapewniają znakomitą ochronę przeciwprzepięciową urządzeń montowanych na słupach, konstrukcjach metalowych oraz w instalacja automatyki przemysłowej. Montowane jest na szynie DIN, dzięki czemu może być instalowane wewnątrz lub na zewnątrz w obudowach hermetycznych z zachowaniem wysokich standardów.

Ogranicznik przepięć chroni przed indukowaniem się przepięć powyżej 5V wewnątrz każdej pary transmisyjnej, oraz odprowadza zaindukowane ładunki do ziemi o wartościach do 10kA na 1 każdą żyłę skrętki UTP. Dodatkowo niezależnie odprowadzane są ładunki z przewodu ekranowanego FTP do ziemi.

Zastosowane automatyczne bezpieczniki udarowe MOSFET w ciągu 1uS całkowicie rozłączają obwody wejściowe od wyjściowych, chroniąc urządzenia końcowe przed działaniem prądów wyrównawczych. Po ustąpieniu ryzyka, przywracają połączenie w ciągu 1uS.

Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla zasilania PoE (Power over Ethernet). Zabezpieczenie posiada rozbudowaną ochronę PoE, chroniącą obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.

Zastosowane komponenty najnowszej generacji powodują ultra niską pojemność obwodu elektrycznego, dzięki temu ogranicznik posiada znikomą tłumienność i znikomy wpływ na długość przewodów LAN.

Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami.

Metalowa osłona elektroniki zapobiega przedostawaniu się pola elektrycznego z otoczenia do obwodów wewnętrznych zabezpieczenia PTF oraz silnych impulsów elektromagnetycznych.

Aby urządzenie działało prawidłowo i nie uległo uszkodzeniu, konieczne jest podłączenie go do dobrej jakości uziemienia lub w przypadku jego braku, do przewodu ochronnego PE.

Przykłady zastosowania

Różnice pomiędzy serią Professional i Extreme

Specyfikacja techniczna

• NAZWA PARAMETRUWARTOŚĆ
• Linia danych
• Ilość kanałów1
• Zgodność z okablowaniem 5kat / UTP /FTP – ciągłość ekranu
• Złącze wejściowe (przewód) RJ-45, ekranowane
• Złącze wyjściowe (urządzenie) RJ-45, ekranowane
• Napięcie znamionowe DC (linia-ziemia) UN 90V DC
• Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
• Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
• Prąd wyładowczy D1 (10/350µS, linia-ziemia ) Iimp 2kA
• Prąd wyładowczy C2 (8/20µS, linia-ziemia ) Iimp 10kA
• Napięcie znamionowe DC (ekran-ziemia) UN 350V DC
• Prąd wyładowczy C2 (8/20µS, ekran-ziemia ) Iimp 10kA (10 powtórzeń)
• Napięcie znamionowe DC (linia-linia) UN 5V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 6V DC
• Poziom ochrony 1kV/μs (linia-linia) UP C3 18,3V
• Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 15A
• Chronione Linie 1-2, 3-6, (4+5)-(7+8)
• Pojemność (linia-linia) @1MHz 1pF
• Pojemność (linia-ziemia) @1MHz 2pF
• Element odsprzęgający Bezpiecznik MOSFET
• Rezystancja szeregowa 6Ω / linię
• Prąd znamionowy IN 200mA / linię
• Prąd maksymalny IMAX 200,5mA
• Czas reakcji bezpiecznika MOSFET 1µS (rozłączenie / powrót)
• Izolacja w trakcie rozłączenia udarowego 650V DC
• Linia PoE
• Napięcie znamionowe DC (linia-linia) UN 58V DC
• Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
• Poziom ochrony (10/1000µS, linia-linia ) UP C3 93V
• Prąd wyładowczy (10/1000µS, linia-linia) Iimp C3 6,4A
• Standard pracy PoE zgodny z IEEE 802.3af typu B
• Cechy wspólne
• Wymiary 35 x 86 x 32 (mm)
• Zajętość szyny DIN 2 moduły
• Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
• Sposób montażu Szyna DIN / przykręcana do ściany – opcjonalne uchwyty
• Szczelność obudowy IP54
• Temperatura pracy -30ºC~60ºC
