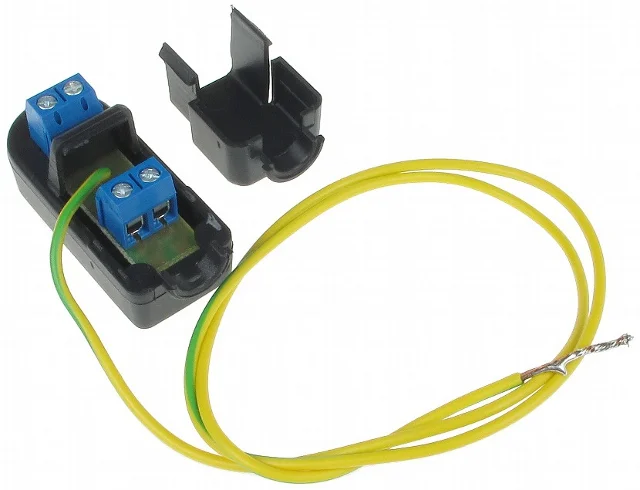

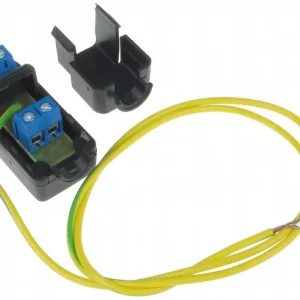

OGRANICZNIK PRZEPIĘĆ OPRS-1

OPIS PRZEDMIOTU

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Diodowy ogranicznik przepięć OPRS-1 skutecznie zabezpiecza symetryczne linie przesyłowe umożliwiając odprowadzenie niewielkiego prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji w których dane przesyłane są w standardzie RS-485 OPRS-1 jest urządzeniem biernym nie wymagającym zasilania

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami:

Prac połączeniowych nie można wykonywać w czasie burzy. OPRS-1 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

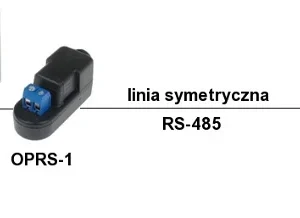

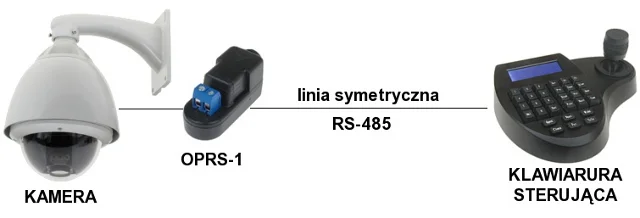

Podłączenie OPRS-1 według poniższego schematu pozwala zabezpieczyć kamerę:

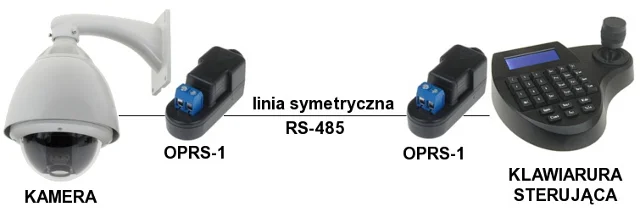

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat:

SPECYFIKACJA TECHNICZNA

• Napięcie ochrony (żyła/żyła): > 8.2V
• Napięcie ochrony doziemnej (żyła / uziom): > 19.4V
• Czas zadziałania: 15ns
• Maksymalna wartość impulsu prądu (t=8.3ms): 30A
• Uziemienie: pośrednie, przez przewód

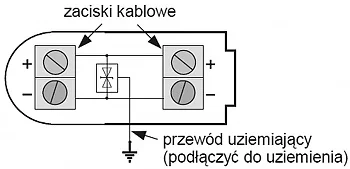

• Typ złącz we/wy: 2 x zaciski kablowe
• Temp. pracy / wilgotność wzgl.: -50ºC … 55ºC / < 95%
• Wymiary (szer. x wys. x gł.) / waga: 17g
