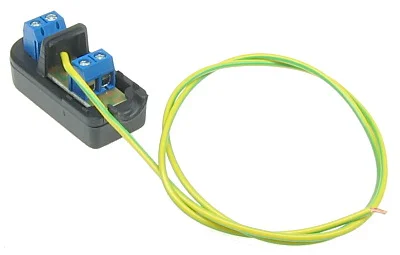

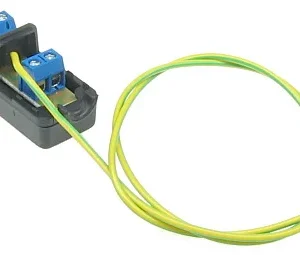

OGRANICZNIK PRZEPIĘĆ OPV-1S

OPIS PRZEDMIOTU

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Diodowy ogranicznik przepięć OPV-1S skutecznie zabezpiecza symetryczne linie przesyłowe video umożliwiając odprowadzenie niewielkiego prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. Urządzenie dedykowane jest do aplikacji w których sygnał video przesyłany jest różnicowo np.za pomocą skrętki komputerowej. OPV-1S nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami

Prac połączeniowych nie można wykonywać w czasie burzy. OPV-1S należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

SPECYFIKACJA TECHNICZNA

• Napięcie ochrony (żyła/żyła): > 2.4V
• Napięcie ochrony doziemnej (żyła / uziom): > 18.4V
• Czas zadziałania: 15ns
• Maksymalna wartość impulsu prądu (t=8.3ms): 30A
• Uziemienie: pośrednie, przez przewód
• Typ złącz we/wy: 2 x zaciski kablowe
• Temp. pracy / wilgotność wzgl.: -50ºC … 55ºC / < 95%
• Wymiary (szer. x wys. x gł.) / waga: 18g

Podłączenie OPV-1S według poniższego schematu pozwala zabezpieczyć monitor

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat:
