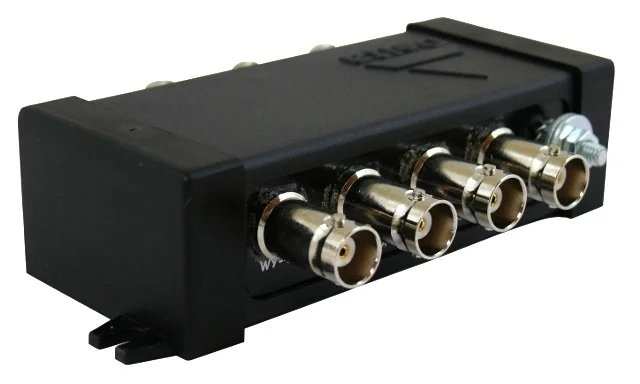

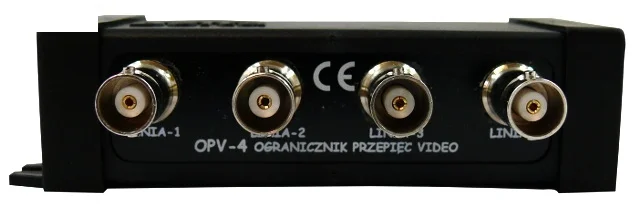

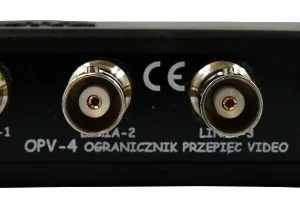

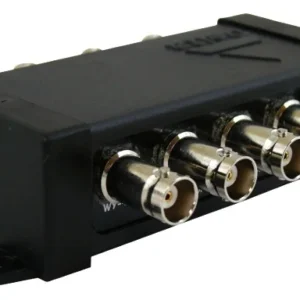

OGRANICZNIK PRZEPIĘĆ OPV-4

SPECYFIKACJA

• Napięcie ochrony: > 2.4V
• Maksymalny prąd wyładowczy (8/20uS): 5kA
• Poziom ochrony przy 1000V/uS: 700V
• Tłumienie przelotowe: 0,3dB
• Rezystancja zabezpieczenia dla 10V: > 20 GΩ
• Czas reakcji: 6.25 ns
• Pojemność: 57 pF
• Pasmo przenoszenia: 0-160 MHz
• Uziemienie masy: pośrednie, przez iskrownik gazowy i śrubę uziemiającą
• Typ złącza wejścia: gniazdo BNC
• Typ złącza wyjścia: wtyk BNC
• Masa: 160g
• Wymiary: 117x30x80 mm
• Temperatura pracy: od -20oC do +50oC

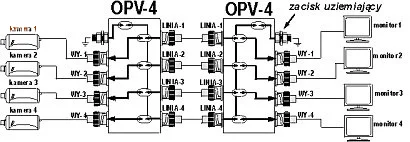

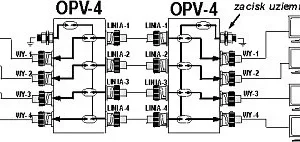

Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować poniższy schemat.

OPIS

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza cztery linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-4 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.

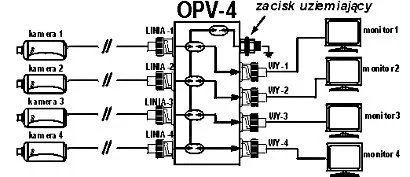

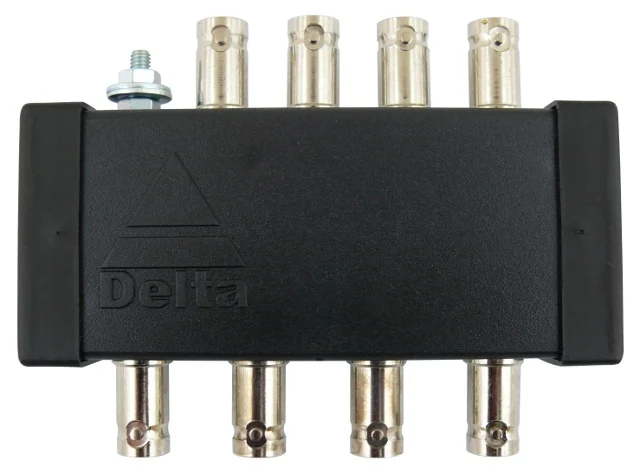

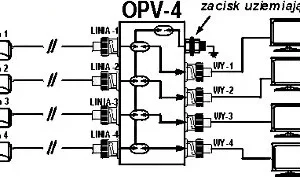

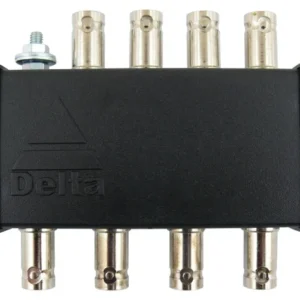

OPV-4 nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową , na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. Podłączenie OPV-4 według poniższego schematu pozwala zabezpieczyć monitory lub inne urządzenia (np. rejestrator cyfrowy).
