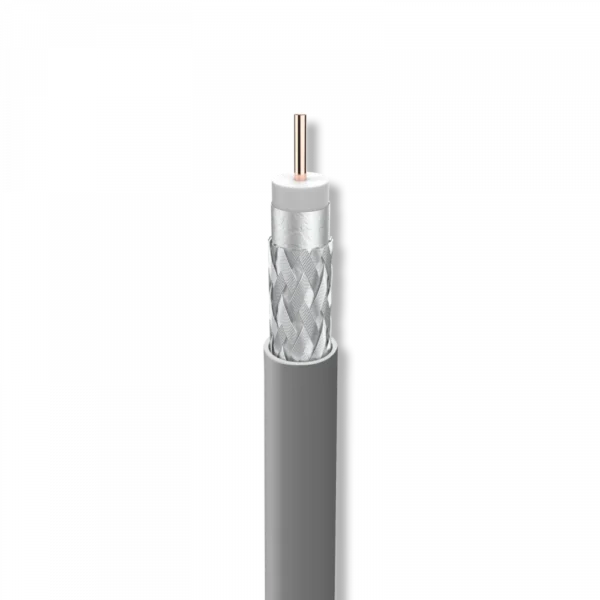

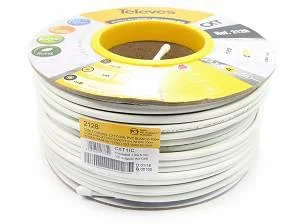

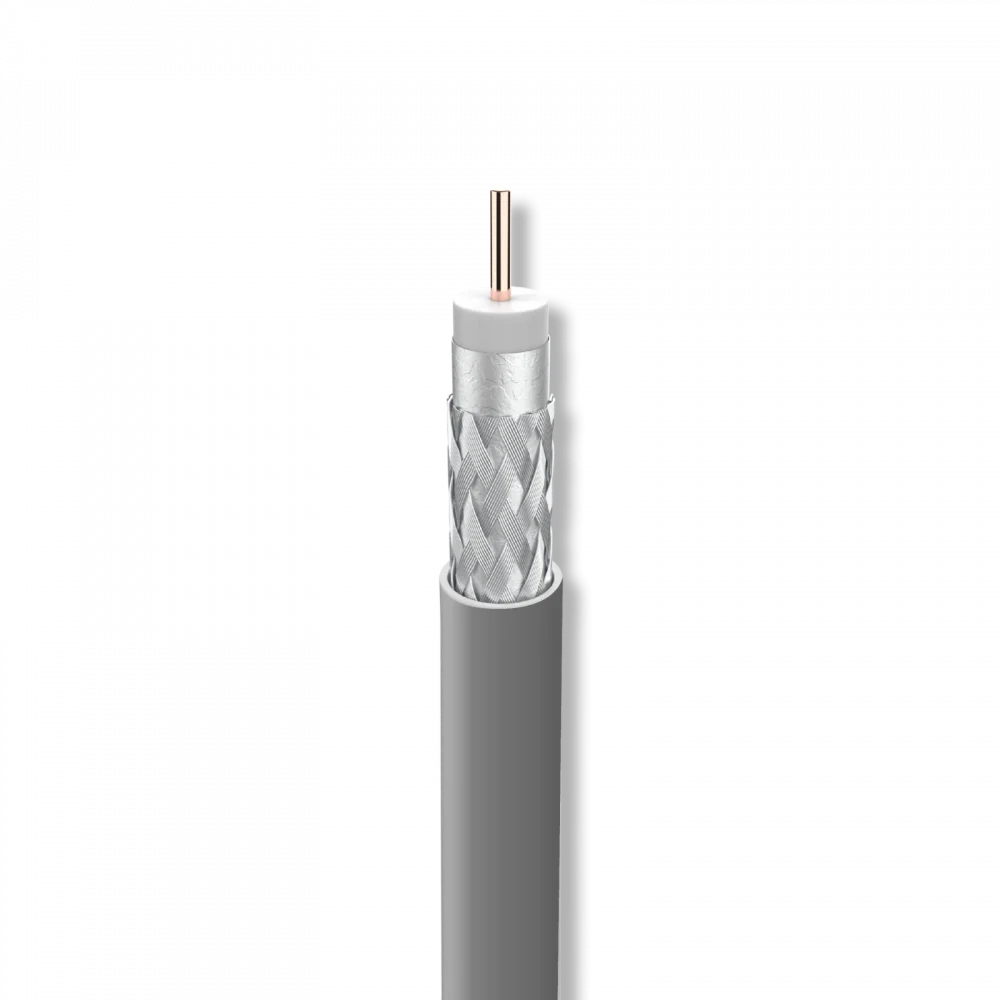

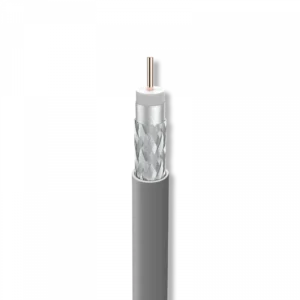

PRZEWÓD KONCENTRYCZNY TELEVES CXT 1.02 CU 79% PVC ref. 2128 – 1m (wewnętrzny)

PRZEWÓD KONCENTRYCZNY TELEVES CXT 1.0 CU 79% PVC ref. 2128 – 1m

Przeznaczenie

Kabel koncentryczny RG-6 z żyłą miedzianą i aluminiowym oplotem (Cu/Al). Doskonałe pokrycie oplotu (79%). Kabel 19AtC, podwójne ekranowanie, osłona zewnętrzna: LSFH.

Cechy wyróżniające:

• Miedziany przewód wewnętrzny (żyła)
• Ekranowanie klasy A
• Euroklasa Dca-s2,d2,a1

Ogólna charakterystyka:

• Osłona zewnętrzna LSFH, kolor szary
• Typowa impedancja: 75 Ohm
• Odcinek 1m

Podwójnie ekranowany kabel koncentryczny Klasy A

Dzięki 2 warstwom folii ekranującej, kable te zapewniają wysokie ekranowanie (duże pokrycie oplotu).

Jego konstruktywne właściwości zapewniają zgodność z Klasą A. Zgodność z normą EN 50117:

• 5 – 30 MHz => TI < 5 mΩ/m
• 5 – 1000 MHz => SA > 85 dB
• 1000 – 2000 MHz => SA > 75 dB
• 2000 – 3000 MHz => SA > 65 dB

gdzie, impedancja transferowa (TI) określa skuteczność ekranowania przy niskich częstotliwościach, a tłumienie ekranowania (SA) określane jest pomiędzy 30 a 3000MHz.

Specyfikacja:

Producent:TELEVES ref. 2128, klasa A

Klasa niepalności: Eca

Zastosowanie: wewnętrzny

Przewodnik wewnętrzny: drut miedziany [CU] – Ø1.0

Dielektryk: fizycznie spieniona pianka PEE, kolor naturalny – Ø4.50 Przewodnik zewnętrzny:

Folia wewnętrzna: folia aluminiowana [ALU-PET]

Ekran zewnętrzny: oplot z drutu aluminiowego, pokrycie optyczne 79%

Płaszcz: PCV – Ø6.5

Skuteczność ekranowania: > 75 dB

Współczynnik propagacji: –

Rezystancja DC:

Przewodnik wewnętrzny: <23 Ω/km

Przewodnik zewnętrzny: <23 Ω/km

Tłumienie odbić: –

Pojemność falowa: 54 pF/m

Częstotliwość:

Tłumienie:

200 MHz 0,09 dB/m

500 MHz 0,14 dB/m

800 MHz 0,19 dB/m

1000 MHz 0,21 dB/m

1350 MHz 0,25 dB/m

1750 MHz 0,29 dB/m

2050 MHz 0,32 dB/m

2300 MHz 0,35 dB/m
