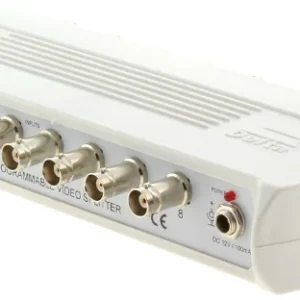

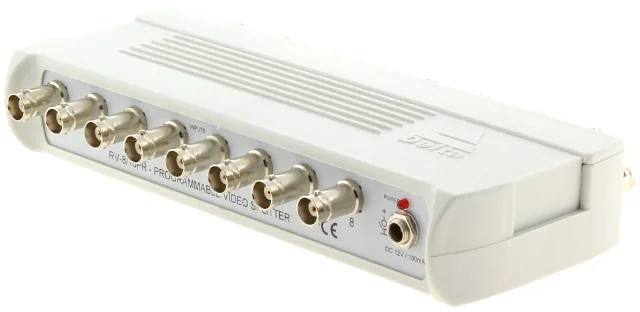

ROZGAŁĘŹNIK WIDEO RV-8/16PR

OPIS

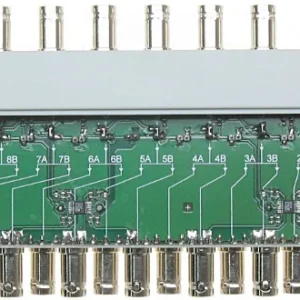

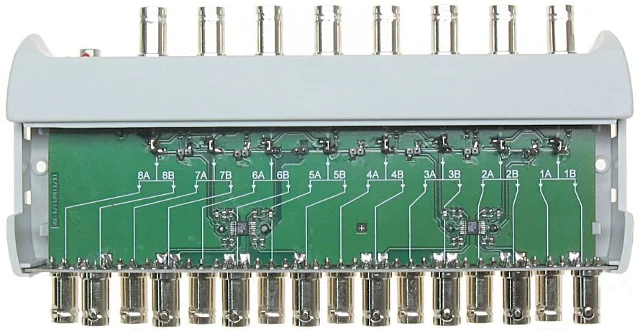

Rozgałęźnik video RV-8/16PR umożliwia rozdzielenie sygnału z ośmiu wejść do szesnastu wyjść w konfiguracji ustalonej przez użytkownika. RV-8/16KR domyślnie ustawiony jest jako osiem niezależnych rozgałęźników video 1/2 (rys.1). Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Dostępne są 22 kombinacje. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia. Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych. RV-8/16PR współpracuje z dowolnymi kamerami CCTV. Urządzenie posiada diodę LED informującą o napięciu zasilania. Rozgałęźniki video można łączyć szeregowo.

Przykład: Potrzebne są cztery rozgałęźniki video 1/4 (jedno wejście, cztery wyjścia). W lewej części tabeli odszukujemy wiersz zawierający potrzebne nam urządzenia: 4 x 1/4 (pozycja LP5). Pola z rozgałęźnikami „1/4” pokazują wejścia (góra tabeli) i przypisane do nich wyjścia (dół tabeli). Pola w których znajdują się strzałki wskazują, które wyjścia przyporządkowane są do identycznego wejścia widzianego po lewej stronie. Po prawej stronie tabeli, kolumny przyporządkowane są do poszczególnych zworek widocznych na rysunku. W tym samym wierszu odczytujemy informacje, które zworki są zwarte (+), a gdzie jest brak zworki (-). Powyższy przykład przedstawia rysunek 2.

SPECYFIKACJA TECHNICZNA

• Standard: AHD, HD-CVI, HD-TVI, PAL, SECAM, NTSC

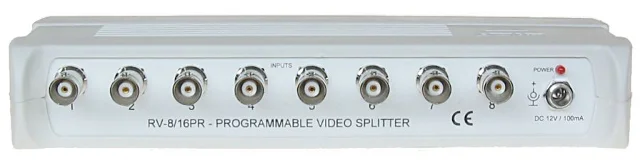

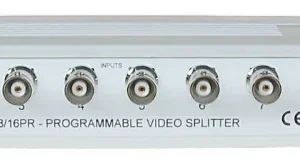

• Liczba wejść: 8 szt. BNC

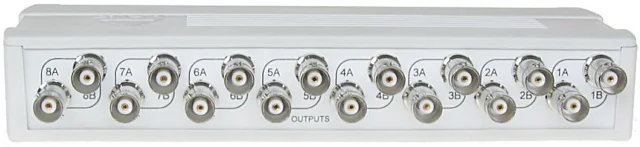

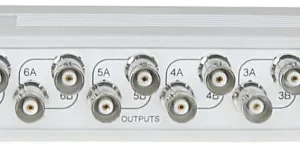

• Liczba wyjść: 16 szt. BNC
• Pasmo pracy: 0 … 40 MHz (-3dB)
• Impedancja wejść: 75 Ω
• Impedancja wyjść: 75 Ω
• Konfiguracja wyjść: tak
• Zasilanie: 12 V DC (brak zasilacza w zestawie)
• Pobór prądu: 100 mA
• Wzmocnienie: 0 dB
• Waga: 0.350 kg
• Wymiary: 222 x 36 x 110 mm
