SATEL CZUJKA RUCHU PIR SLIM-PIR-LUNA

Czujka ruchu Satel PIR SLIM-PIR-LUNA

NOWA LINIA CZUJEK SLIM LINE

Jedna obudowa, wiele urządzeń

Elegancka, smukła obudowa wykonana jest z tworzywa wysokiej jakości. Jednolity wygląd wszystkich czujek utrudnia intruzowi zidentyfikowanie konkretnego modelu działającego w systemie oraz unifikuje wygląd wszystkich czujek zamontowanych w obiekcie

Niezawodna detekcja ruchu

Unikalna soczewka

Każda czujka posiada nowoczesną soczewkę zaprojektowaną i wyprodukowaną w Japonii – specjalnie dla firmy SATEL. Nowa konstrukcja zapewnia bardzo duży obszar detekcji o wymiarach nawet 20 m x 24 m i kąt widzenia 90°

Kształt soczewki, a także materiał, z którego została wykonana sprawiają, że jest ona wyjątkowo odporna na odkształcenia

Nowoczesny algorytm detekcji

Wiele lat doświadczenia w produkcji czujek ruchu oraz wykorzystanie najnowszych technologii umożliwiły opracowanie zaawansowanego algorytmu detekcji ruchu nowej generacji. Dzięki niemu czujki SLIM LINE zapewniają niezawodne wykrywanie intruzów w obrębie całego nadzorowanego obszaru, bez wywoływania niepożądanych alarmów.

Cyfrowa kompensacja temperatury

Czujki SLIM LINE dynamicznie dopasowują algorytm detekcji ruchu do zmian temperatury otoczenia, dzięki czemu zmiany te nie wpływają na skuteczność pracy czujek.

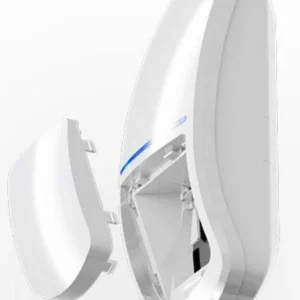

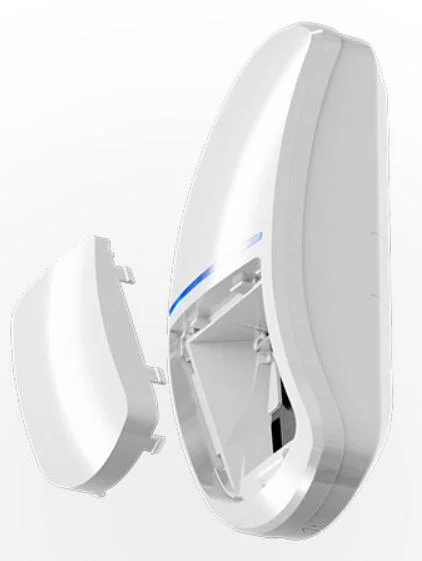

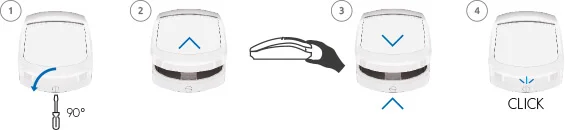

Szybka wymiana soczewki

Możliwość łatwej wymiany kompletnego frontu z soczewką sprawia, że czujki SLIM LINE* można szybko i wygodnie przystosować do wymagań obiektu, np. kształtu chronionego obszaru. Standardowo montowane są soczewki szerokokątne (WD) – oprócz nich dostępne są także kurtynowe (CT) i dalekiego zasięgu (LR).

* z wyjątkiem czujek PET

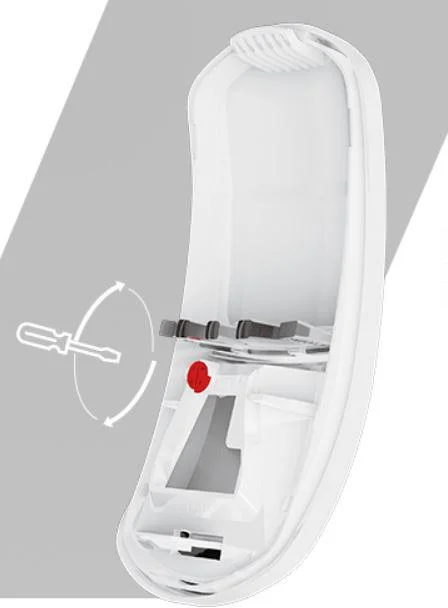

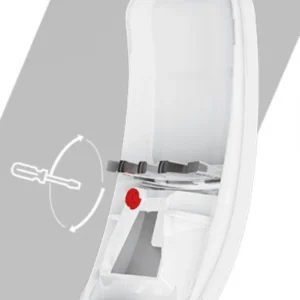

Ochrona strefy podejścia

Zintegrowane, uchylne zwierciadło, w modelach LUNA* i PRO, umożliwia skuteczne nadzorowanie obszaru bezpośrednio pod czujką – tzw. strefy podejścia.

* z wyjątkiem czujek PET

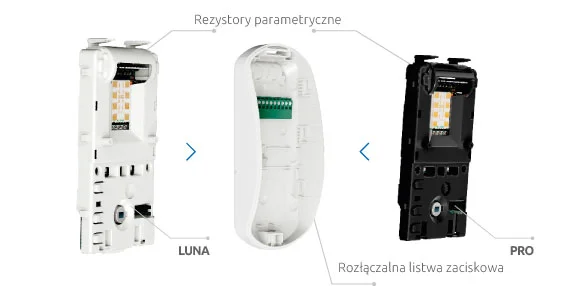

Wbudowane rezystory parametryczne

Wszystkie czujki SLIM LINE posiadają wbudowane rezystory parametryczne przeznaczone do współpracy z centralami alarmowymi SATEL (1,1 kΩ). Modele LUNA i PRO dodatkowo wyposażone są w rezystory przyspieszające instalację w systemach bazujących na innych typach central (4,7 kΩ, 5,6 kΩ).

Regulowany ścienno-sufitowy uchwyt montażowy

Konstrukcja czujek SLIM LINE umożliwia montaż bezpośrednio na płaskiej powierzchni. Jeśli dla optymalnego dopasowania obszaru chronionego do pomieszczenia potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z uchwytu BRACKET D. Daje on możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 35° w pionie i do 90° w poziomie. Aby spełnić wymagania Grade 3 normy EN 50131, uchwyt modeli PRO wyposażony jest w styk sabotażowy.

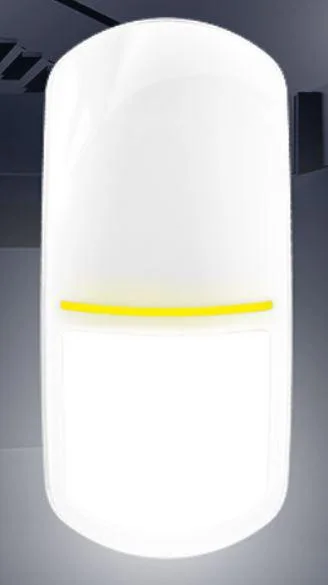

LUNA – DODATKOWE ŹRÓDŁO ŚWIATŁA

Modele oznaczone jako LUNA wyposażone są w białe diody LED. Dzięki temu czujki te mogą pełnić rolę np. reagującego na ruch oświetlenia korytarza, mogącego działać także w przypadku zaniku zasilania w sieci. Funkcją oświetlenia można sterować zdalnie. Może być ona także aktywowana na zaprogramowany czas, po wykryciu ruchu przez czujkę.

Dwa poziomy czułości

Możliwe jest zdalne przełączanie między dwoma poziomami czułości czujników.Pozwala to zmieniać ustawienia detekcji ruchu np. w zależności od stanu strefy, do której czujka jest przypisana. Jeżeli strefa nie czuwa, czujka może załączać oświetlenie w reakcji na najmniejszy ruch. Gdy strefa czuwa, czujka może korzystać z ustawień eliminujących niepożądane alarmy.

Zdalne konfigurowanie

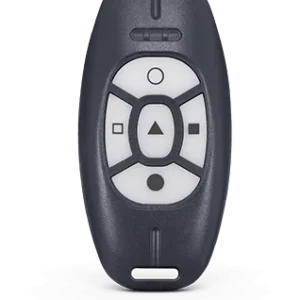

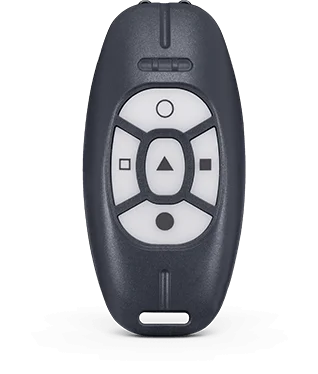

Dużym udogodnieniem dla instalatora jest dostępna w modelach LUNA i PRO możliwość zdalnej zmiany parametrów pracy czujki za pomocą pilota OPT-1. Dzięki temu ustawienia (w tym czułość czujników, tryb pracy, sposób świecenia wskaźnika i oświetlenia LED) można zmieniać wygodnie, bez konieczności każdorazowego otwierania obudowy czujki.

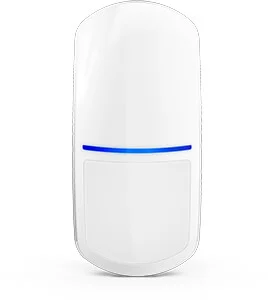

Jeden wskaźnik – wiele kolorów

Czujki SLIM LINE oferują możliwość wyboru koloru świecenia wskaźnika LED. W modelach LUNA i PRO dostępnych jest 7 kolorów: niebieski, czerwony, fioletowy, biały, żółty, zielony i błękitny. W pozostałych czujkach tylko cztery pierwsze.

W razie potrzeby wskaźnik może zostać wyłączony na stałe.

Najważniejsze cechy :

Czujka SLIM-PIR-LUNA wykrywa ruch w chronionym obszarze. Dodatkowo czujka posiada zestaw diod LED realizujących funkcję oświetlenia.

• zgodność z wymaganiami normy EN 50131 dla Grade 2
• detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)
• regulowana czułość detekcji
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• możliwość włączenia/wyłączenia kontroli strefy podejścia
• soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM LINE
• możliwość wymiany soczewki na kurtynową (CT-CL) lub dalekiego zasięgu (LR-CL)
• możliwość konfigurowania parametrów pracy czujki przy pomocy pilota OPT-1
• wbudowane rezystory parametryczne (2EOL: 2 x 1,1 kΩ / 2 x 4,7 kΩ / 2 x 5,6 kΩ)
• funkcja oświetlenia realizowana przy pomocy białych diod LED
• możliwość zdalnego sterowania oświetleniem lub aktywowania oświetlenia ruchem
• wskaźnik LED do sygnalizacji
• wybór koloru świecenia wskaźnika LED (dostępne 7 kolorów)
• zdalne włączanie/wyłączanie wskaźnika LED
• zdalne przełączanie między dwoma poziomami czułości czujnika PIR
• zdalne włączanie/wyłączanie trybu konfigurowania
• nadzór układu detekcji ruchu i napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
• regulowany uchwyt montażowy (BRACKET D) w zestawie

Specyfikacja techniczna :

Napięcie zasilania (±15%) 12 V DC

Wykrywalna prędkość ruchu 0.3…3 m/s

Zakres temperatur pracy -10°C…+55°C

Zalecana wysokość montażu 2.4 m

Pobór prądu w stanie gotowości 13 mA

Maksymalny pobór prądu 97 mA

Masa 142 g

Maksymalna wilgotność 93±3%

Wymiary 62 x 137 x 42 mm

Klasa środowiskowa wg EN50130-5 II

Czas sygnalizacji alarmu 2 s

Spełniane normy EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5

Rezystory parametryczne 2 x 1.1 kΩ / 2 x 4.7 kΩ / 2 x 5.6 kΩ

Czas rozruchu 30 s

Stopień zabezpieczenia wg EN50131-2-2 Grade 2

Obszar detekcji 20 m x 24 m, 90°

Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC

Wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC
