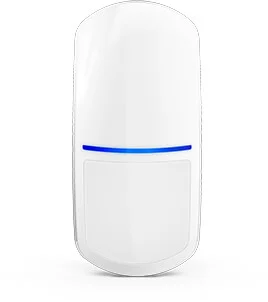

SATEL DUALNA CZUJKA RUCHU PIR+MW SLIM-DUAL

Dualna czujka ruchu PIR+MW Satel SLIM-DUAL

NOWA LINIA CZUJEK DUALNYCH SLIM LINE

Jedna obudowa, wiele urządzeń

Elegancka, smukła obudowa wykonana jest z tworzywa wysokiej jakości. Jednolity wygląd wszystkich czujek utrudnia intruzowi zidentyfikowanie konkretnego modelu działającego w systemie oraz unifikuje wygląd wszystkich czujek zamontowanych w obiekcie.

Niezawodna detekcja ruchu

Unikalna soczewka

Każda czujka posiada nowoczesną soczewkę zaprojektowaną i wyprodukowaną w Japonii – specjalnie dla firmy SATEL. Nowa konstrukcja zapewnia bardzo duży obszar detekcji o wymiarach nawet 15 m x 20 m i kąt widzenia 90°

Kształt soczewki, a także materiał, z którego została wykonana sprawiają, że jest ona wyjątkowo odporna na odkształcenia.

Nowoczesny algorytm detekcji

Wiele lat doświadczenia w produkcji czujek ruchu oraz wykorzystanie najnowszych technologii umożliwiły opracowanie zaawansowanego algorytmu detekcji ruchu nowej generacji. Dzięki niemu czujki SLIM LINE zapewniają niezawodne wykrywanie intruzów w obrębie całego nadzorowanego obszaru, bez wywoływania niepożądanych alarmów.

Cyfrowa kompensacja temperatury

Czujki SLIM LINE dynamicznie dopasowują algorytm detekcji ruchu do zmian temperatury otoczenia, dzięki czemu zmiany te nie wpływają na skuteczność pracy czujek.

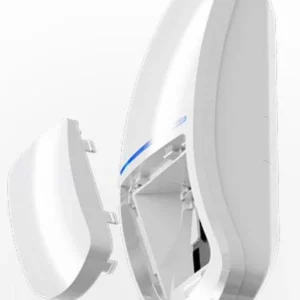

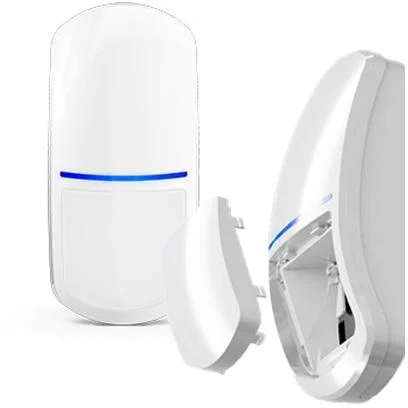

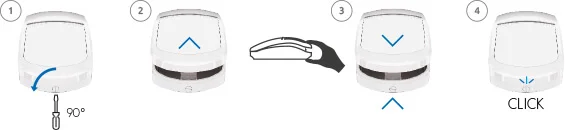

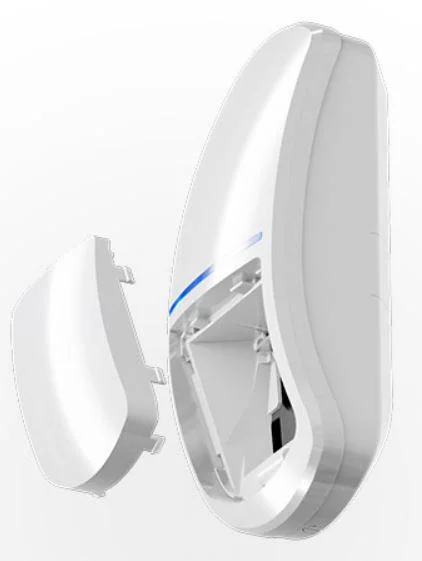

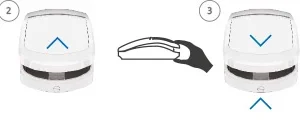

Szybka wymiana soczewki

Możliwość łatwej wymiany kompletnego frontu z soczewką sprawia, że czujki SLIM LINE* można szybko i wygodnie przystosować do wymagań obiektu, np. kształtu chronionego obszaru. Standardowo montowane są soczewki szerokokątne (WD) – oprócz nich dostępne są także kurtynowe (CT) i dalekiego zasięgu (LR).

*z wyjątkiem czujek PET

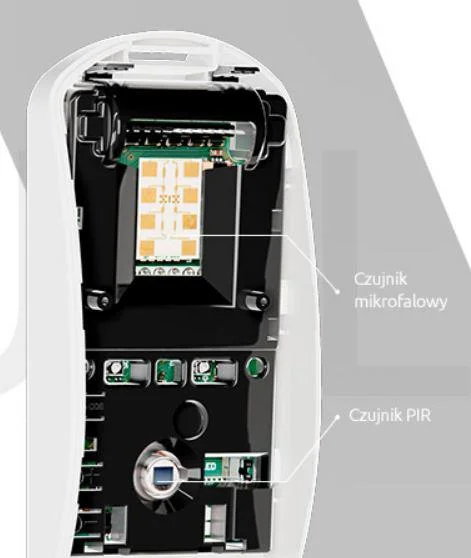

DUAL – dwa tory detekcji: PIR i MW

Czujki dualne, oprócz detektora podczerwieni (PIR) wyposażone są także w czujnik mikrofalowy (MW), co wyraźnie zwiększa odporność na niepożądane alarmy wywołane szybkimi zmianami temperatury w chronionym pomieszczeniu lub ruchami mas powietrza w obrębie obszaru detekcji.

Wbudowane rezystory parametryczne

Wszystkie czujki SLIM LINE posiadają wbudowane rezystory parametryczne przeznaczone do współpracy z centralami alarmowymi SATEL (1,1 kΩ). Modele LUNA i PRO dodatkowo wyposażone są w rezystory przyspieszające instalację w systemach bazujących na innych typach central (4,7 kΩ, 5,6 kΩ).

Regulowany ścienno-sufitowy uchwyt montażowy

Konstrukcja czujek SLIM LINE umożliwia montaż bezpośrednio na płaskiej powierzchni. Jeśli dla optymalnego dopasowania obszaru chronionego do pomieszczenia potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z uchwytu BRACKET D. Daje on możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 35° w pionie i do 90° w poziomie. Aby spełnić wymagania Grade 3 normy EN 50131, uchwyt modeli PRO wyposażony jest w styk sabotażowy.

Jeden wskaźnik – wiele kolorów

Czujki SLIM LINE oferują możliwość wyboru koloru świecenia wskaźnika LED: niebieski, czerwony, fioletowy, biały.

W razie potrzeby wskaźnik może zostać wyłączony na stałe.

Najważniejsze cechy:

Czujka SLIM-DUAL wykrywa ruch w chronionym obszarze. Urządzenie może być montowane na regulowanym uchwycie sufitowo-ściennym BRACKET D.

• zgodność z wymaganiami normy EN 50131 dla Grade 2
• detekcja ruchu przy pomocy dwóch czujników: pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)

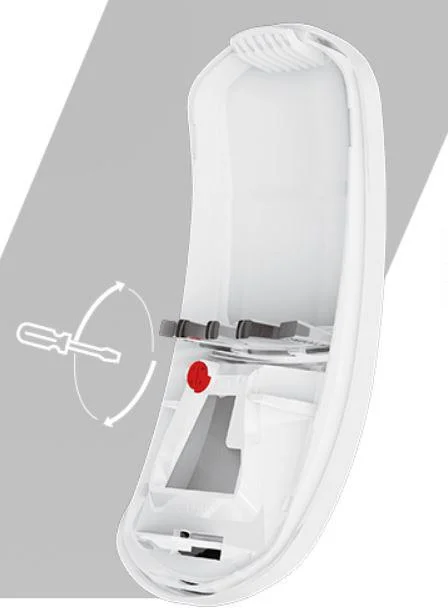

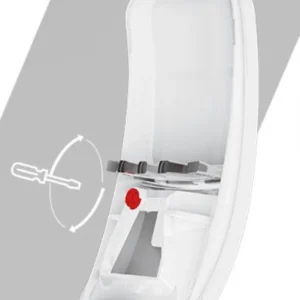

• regulowana czułość detekcji obu czujników
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze
• soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM LINE
• możliwość wymiany soczewki na kurtynową (CT-CL2) lub dalekiego zasięgu (LR-CL2)
• wbudowane rezystory parametryczne (2EOL: 2 x 1,1 kΩ)
• wskaźnik LED do sygnalizacji
• wybór koloru sygnalizowania alarmu przez wskaźnik LED (dostępne 4 kolory)
• zdalne włączanie/wyłączanie wskaźnika LED
• nadzór układu detekcji ruchu i napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy

Specyfikacja techniczna:

Napięcie zasilania (±15%) 12 V DC

Wykrywalna prędkość ruchu 0,3…3 m/s

Zakres temperatur pracy -10°C…+55°C

Zalecana wysokość montażu 2,4 m

Pobór prądu w stanie gotowości 10 mA

Maksymalny pobór prądu 25 mA

Masa 101 g

Maksymalna wilgotność 93±3%

Wymiary 62 x 137 x 42 mm

Klasa środowiskowa wg EN50130-5 II

Czas sygnalizacji alarmu 2 s

Spełniane normy EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5

Częstotliwość mikrofali 24,125 GHz

Stopień zabezpieczenia wg EN50131-2-4 Grade 2

Rezystory parametryczne 2 x 1,1 kΩ

Czas rozruchu 30 s

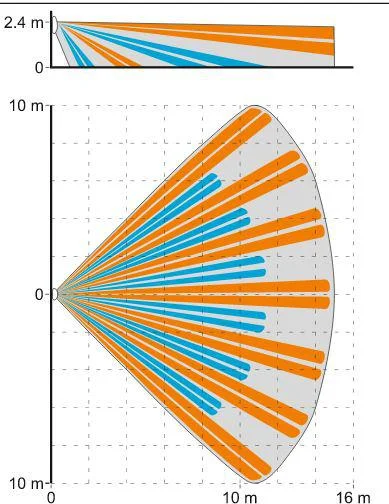

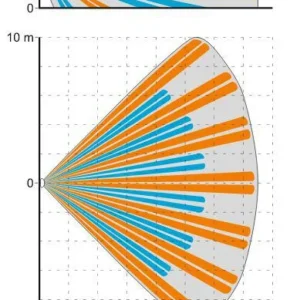

Obszar detekcji 15 m x 20 m, 90°

Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC

Wyjścia sabotażowe (NC) 100 mA / 30 V DC
