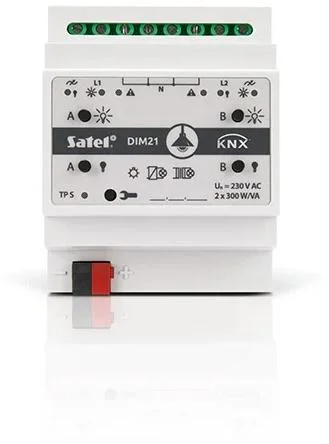

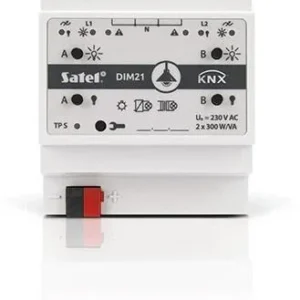

SATEL KNX 2-kanałowy aktor ściemniający KNX-DIM21
3 108,46 zł
SATEL KNX 2-kanałowy aktor ściemniający KNX-DIM21
Model: KNX-DIM21
Specyfikacja
Napięcie zasilania (magistrala KNX)20…30 [V DC]Maksymalne obciążenie urządzenia600 [W / VA]Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-pojemnościowe)20…300 [W]Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-indukcyjne)20…300 [VA]Maksymalne obciążenie wyjścia (świetlówki kompaktowe)typowo 3…60 [W]Maksymalne obciążenie wyjścia (lampy HVLED)typowo 3…60 [W]Maksymalne obciążenie wyjścia [transformatory Tronic (elektroniczne)]300 [W]Maksymalne obciążenie wyjścia (transformatory indukcyjne)300 [W]Maksymalne obciążenie wyjścia (lampy halogenowe HV)300 [VA]Maksymalne obciążenie wyjścia (żarówki)300 [W]Rodzaj stykuε, MOSFETPobór mocy w trybie gotowości0,8 [W]Maksymalna strata mocy4 [W]Częstotliwość sieci50/60 [Hz]Napięcie znamionowe Uₙ230 V ACWymiary obudowy70 x 92 x 60 [mm]Maksymalna liczba asocjacji256Maksymalna liczba adresów grupowych256Maksymalna liczba obiektów komunikacyjnych58Maksymalny czas reakcji na telegram< 20 [ms]Pobór prądu z magistrali KNX< 10 [mA]Maksymalny przekrój przewodu2.5 [mm²]Certyfikat zgodnościnr 324/15885/19Liczba pól na szynie DIN4Zakres temperatur dla składowania/transportu-25°C…+70°CMaksymalny moment dokręcający0.5 [N·m]Stopień ochrony IPIP20Masa160 [g]Zakres temperatur pracy0°C…+45°C
Złoty polski (zł) - PLN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
SATEL KNX 2-kanałowy aktor ściemniający KNX-DIM21
Moduł KNX-DIM21 jest uniwersalnym dwukanałowym aktorem ściemniającym KNX, który umożliwia płynne sterowanie źródłami światła o mocy do 300 W na jeden kanał. Światło może zostać włączone / wyłączone, ściemnione / rozjaśnione, ustawione poprzez zdefiniowaną wcześniej scenę lub inną funkcję za pośrednictwem magistrali KNX. Aktor może współpracować z obciążeniem rezystancyjnym, indukcyjnym i pojemnościowym (R, L, C).
Moduł przeznaczony jest do pracy z napięciem zmiennym 230 V AC.
Właściwości
- komunikacja z magistralą KNX przez zintegrowane złącze magistralne
- automatyczne rozpoznanie typu podłączonego obciążenia
- możliwość dostosowania charakterystyki świecenia do typu obciążenia
- dwustopniowy, programowo-sprzętowy system ochrony przed przegrzaniem
- ochrona przed przeciążeniem
- informacja zwrotna o stanie modułu i poszczególnych kanałów
- możliwość zdefiniowania reakcji każdego z kanałów w przypadku zaniku i powrotu zasilania magistrali KNX
- możliwość zdefiniowania reakcji każdego z kanałów w przypadku powrotu zasilania
- funkcje czasu (opóźnianie przełączania, funkcja klatka schodowa z opcją ostrzegania i zmianą czasu działania)
- funkcja wymuszania wartości
- możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1- i 8-bitowych
- ręczne sterowanie stanem każdego kanału za pomocą przycisków na obudowie
- diody LED do prezentacji stanu każdego kanału i sygnalizacji awarii
- konfiguracja modułu za pomocą oprogramowania ETS
- możliwość montażu na szynie DIN (35 mm)
Specyfikacja
| Napięcie zasilania (magistrala KNX) | 20…30 [V DC] |
| Maksymalne obciążenie urządzenia | 600 [W / VA] |
| Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-pojemnościowe) | 20…300 [W] |
| Dopuszczalne obciążenie mieszane wyjścia (rezystancyjno-indukcyjne) | 20…300 [VA] |
| Maksymalne obciążenie wyjścia (świetlówki kompaktowe) | typowo 3…60 [W] |
| Maksymalne obciążenie wyjścia (lampy HVLED) | typowo 3…60 [W] |
| Maksymalne obciążenie wyjścia [transformatory Tronic (elektroniczne)] | 300 [W] |
| Maksymalne obciążenie wyjścia (transformatory indukcyjne) | 300 [W] |
| Maksymalne obciążenie wyjścia (lampy halogenowe HV) | 300 [VA] |
| Maksymalne obciążenie wyjścia (żarówki) | 300 [W] |
| Rodzaj styku | ε, MOSFET |
| Pobór mocy w trybie gotowości | 0,8 [W] |
| Maksymalna strata mocy | 4 [W] |
| Częstotliwość sieci | 50/60 [Hz] |
| Napięcie znamionowe Uₙ | 230 V AC |
| Wymiary obudowy | 70 x 92 x 60 [mm] |
| Maksymalna liczba asocjacji | 256 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba obiektów komunikacyjnych | 58 |
| Maksymalny czas reakcji na telegram | < 20 [ms] |
| Pobór prądu z magistrali KNX | < 10 [mA] |
| Maksymalny przekrój przewodu | 2.5 [mm²] |
| Certyfikat zgodności | nr 324/15885/19 |
| Liczba pól na szynie DIN | 4 |
| Zakres temperatur dla składowania/transportu | -25°C…+70°C |
| Maksymalny moment dokręcający | 0.5 [N·m] |
| Stopień ochrony IP | IP20 |
| Masa | 160 [g] |
| Zakres temperatur pracy | 0°C…+45°C |
Dane techniczne
| Marka | SATEL |
| Indeks | 32734 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | SATEL sp. z o.o. |
| GPSR – adres | Budowlanych 66, Gdańsk, 80-298 |
| Model | KNX-DIM21 |
| Gwarancja dla firm | 24 miesiące |
| Gwarancja | 24 miesiące |
| Krótki opis | Uniwersalny ściemniacz 2 kanałowy |
| Waga | 0.23 kg |
| Szerokość [cm] | 13.6 |
| Wysokość [cm] | 8.4 |
| Głębokość [cm] | 7.6 |
Informacje dodatkowe
| Waga | 0,2300 kg |
|---|---|
| Producent | SATEL |
| EAN | 5905033332508 |
Opinie
Na razie nie ma opinii o produkcie.
