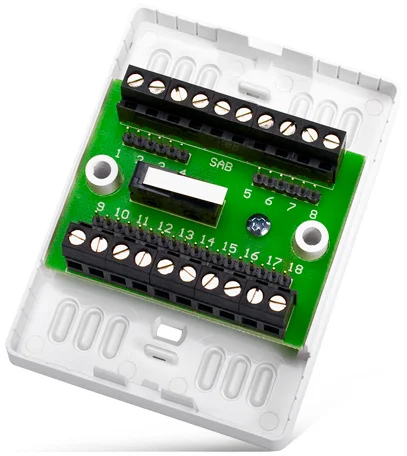

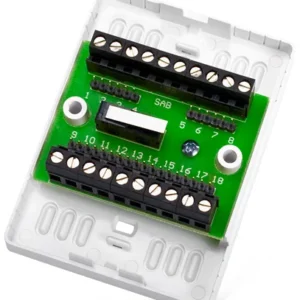

SATEL MODUŁY ZACISKÓW MONTAŻOWYCH MZ-2 L

OPIS PRZEDMIOTU

Moduły zacisków montażowych: MZ-1 (mały), MZ-2 (średni) i MZ-3 (duży) przeznaczone są do budowy instalacji niskonapięciowych, takich jak np. instalacje alarmowe lub domofonowe. Produkowane są w dwóch wersjach, różniących się wielkością kostek zaciskowych. Moduły z mniejszymi kostkami są oznaczone dodatkowo litera S, a moduły z dużymi kostkami litera L. Moduły zacisków służą do łączenia ze sobą kilku przewodów elektrycznych bez konieczności używania do tego celu lutownicy. Dla ułatwienia prac monterskich zaciski zostały ponumerowane. W konstrukcji modułów MZ-2 i MZ-3 zastosowano dodatkowo metalowe kołki. Do każdego zacisku podłączone są dwa kołki. Przy pomocy zworek zakładanych na kołki można łatwo połączyć wybrane zaciski równolegle. Zworkę należy założyć na kołki umieszczone pomiędzy wybranymi zaciskami/numerami. Zakładając zworki na kolejne, sąsiadujące bezpośrednio kołki, powiększa się grupę połączonych równolegle zacisków. Należy jednak pamiętać, że maksymalny prąd, który może przepływać przez zworki to 500mA. W przypadku wyższych prądów łączenie zacisków zworkami jest niewskazane. Moduł MZ-1 nie posiada kołków. Wszystkie moduły posiadają styk sabota,owy typu NC. Dwa zaciski SAB pozwalają na podłączenie styku do obwodu sabota,owego.

SPECYFIKACJA TECHNICZNA

• Liczba zacisków: 18
• Maksymalne dopuszczalne napięcie na zaciskach: 24 V DC/AC
• Maksymalny prąd przewodzony przez zworkę: 0,500 A
• Styk sabotażowy: Tak
• Wymiary obudowy: 89 x 66 x 30 mm
• Wymiary otworów zaciskowych: 2,5 x 2,5 mm
• Masa: 98 g
