SATEL PŁYTA GŁÓWNA VERSA IP

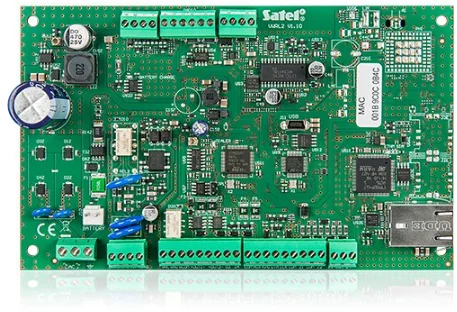

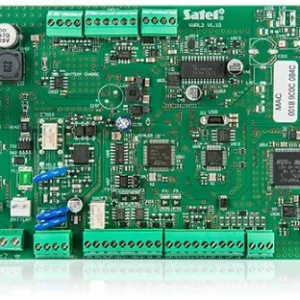

Płyta główna SATEL Versa IP

OPIS PRODUKTU

Centrala alarmowa VERSA IP przeznaczona jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego, łączącego obie te formy instalacji. Współpracuje z kontrolerami ACU-120 i ACU-270, które oferują uzyskanie doskonałego zasięgu działania urządzeń z rodziny ABAX – nawet do 500 m w terenie otwartym.

FUNKCJONALNOSC

VERSA IP to rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację dwoma kanałami (Ethernet i PSTN), zapewniając skuteczne przekazywanie informacji.

CHARAKTERYSTYKA

• programowalne wejścia przewodowe (z możliwością rozbudowy do 30):
• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
• obsługa konfiguracji EOL i 2EOL
• dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych (z możliwością rozbudowania do 12):
• 2 wyjścia wysokoprądowe
• 2 wyjścia niskoprądowe typu OC
• 1 wyjście przekaźnikowe
• 3 wyjścia zasilające
• wyjście do podłączenia montowanego w obudowie dedykowanego przetwornika piezoelektrycznego (sygnalizacja akustyczna)
• podział systemu na 2 strefy:
• możliwość przypisania wejścia do dwóch stref
• sterowanie systemem za pomocą:
• manipulatorów LCD lub LED
• manipulatorów bezprzewodowych VERSA-LCDM-WRL
• manipulatorów z ekranem dotykowym INT-TSG
• kart zbliżeniowych
• pilotów zdalnego sterowania
• zintegrowany moduł PSTN umożliwiający:
• monitoring (SIA, ContactID, inne)
• powiadamianie głosowe (8 numerów, 16 komunikatów)
• zdalne programowanie (modem 300 bps) przy pomocy programu DLOADX
• wbudowany moduł ETHM umożliwiający:
• powiadamianie e-mail
• sterowanie przy pomocy aplikacji VERSA CONTROL oferującej powiadamianie PUSH
• monitoring do stacji
• programowanie przy pomocy programu DLOADX
• wbudowany moduł głosowy:
• blisko 13 minut na komunikaty wykorzystywane w menu głosowym
• ponad 4 minuty na 16 komunikatów do celów powiadamiania telefonicznego (komunikat może trwać do 16 sekund)
• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa 30 użytkowników, z których każdemu można przydzielić:
• hasło
• kartę zbliżeniową
• pilota
• 4 timery umożliwiające automatyczne:
• załączanie/wyłączanie czuwania w strefach
• sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• rozłączalne listwy zaciskowe
• obudowa w zestawie

SPECYFIKACJA TECHNICZNA

• Komunikaty głosowe: 16
• Obciążalność wyjść programowalnych niskoprądowych: 50 / 12 VDC mA
• Pamięć zdarzeń: 2047
• Strefy: 2
• Timery: 4
• Wydajność prądowa zasilacza: 2 A
• Wymiary obudowy: 266 x 286 x 100 mm
• Wymiary płytki elektroniki: 173 x 105 mm
• Zakres temperatur pracy: -10…+55 °C
• Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
• Maksymalna wilgotność: 93±3%
• Pobór prądu z sieci 230 V – w stanie gotowości: 120 mA
• Pobór prądu z akumulatora – w stanie gotowości: 160 mA
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z sieci 230 V: 160 mA
• Maksymalny pobór prądu z akumulatora: 200 mA
• Wejścia przewodowe programowalne: 4
• Maksymalna liczba wejść programowalnych: 30
• Wyjścia przewodowe programowalne: 5
• Maksymalna liczba wyjść programowalnych: 12
• Wyjścia zasilające: 3
• Magistrale komunikacyjne: 1
• Manipulatory: do 6
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Obciążalność wyjścia AUX: 500 / 12 V DC
• Zalecany transformator: 40 VA
• Masa (z obudową i akcesoriami): 1220 g
• Użytkownicy: 30
• Adresy e-mail do powiadamiania: 8
• Komunikaty tekstowe: 64
• Obciążalność wyjścia +VR: 200 / 12 V DC
• Obciążalność wyjścia KPD: 500 / 12 V DC
• Obciążalność wyjścia programowalnego przekaźnikowego: 1000 / 24 V DC mA
• Obciążalność wyjść programowalnych wysokoprądowych: 1100 / 12 VDC mA
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Prąd ładowania akumulatora: 800 mA
• Napięcie wyjściowe zasilacza: 12 V DC ±15%
• Numery telefonów do powiadamiania: 8
