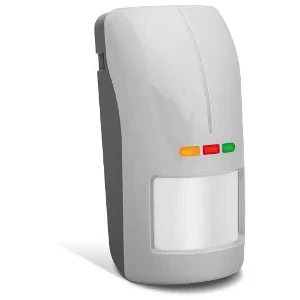

SATEL ZEW. CZUJNIK RUCHU OPAL PLUS GY, CZUJNIK ZMIERZCHU, REGULACJA CZUŁOŚCI, BEZ UCHWYT (SZARY)

CZUJNIK NIE JEST WYPOSAŻONY W UCHWYT INSTALACYJNY

OPIS

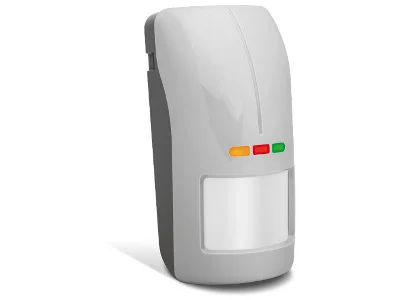

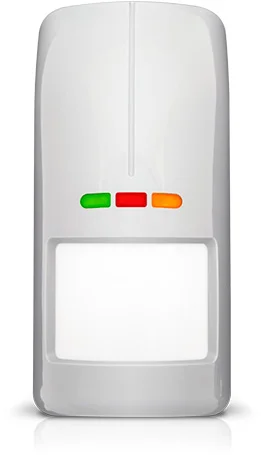

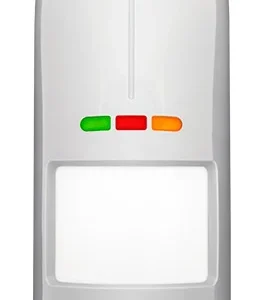

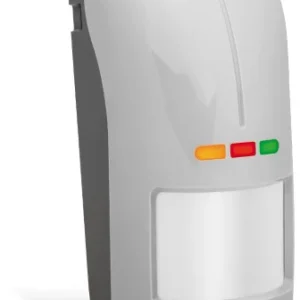

OPAL Plus to zewnętrzna dualna czujka ruchu, która doskonale nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Czujka OPAL Plus została wyposażona w technologie PIR i MW, a także w funkcję antymaskingu realizowaną przez tor mikrofalowy. Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie oferuje poprawną pracę w szerokim zakresie temperatur: od -40°C do +55°C, a zmiany temperatury otoczenia są automatycznie kompensowane.

Czujka OPAL Plus charakteryzuje się kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL Plus zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów. Czujka OPAL Plus została dodatkowo wyposażona w czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową – bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Czujka może także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA. Funkcjonalność OPAL Plus umożliwia więc proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości. Dużym ułatwieniem dla instalatora jest funkcja zdalnej zmiany czułości wszystkich torów detekcji oraz czujnika zmierzchu przy pomocy pilota OPT-1, co eliminuje konieczność wielokrotnego otwierania obudowy czujki w celu zmiany ustawień.

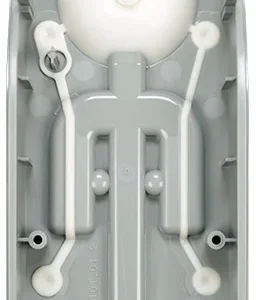

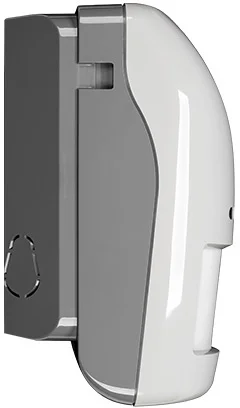

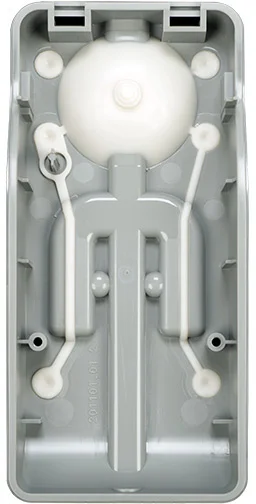

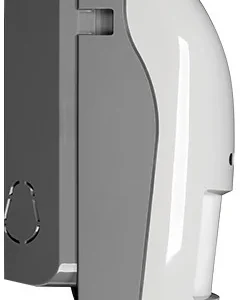

Wyjątkowa jest także obudowa urządzenia, do produkcji której wykorzystano technologię wtrysku dwukomponentowego. Dzięki temu powstała bryzgoszczelna konstrukcja o klasie szczelności IP54, zapewniająca elektronice OPAL Plus ochronę przed szkodliwymi zjawiskami atmosferycznymi. Obudowa czujki cechuje się także dużą wytrzymałością mechaniczną i odpornością na promieniowanie UV. Konstrukcja czujki OPAL Plus umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli czujka ma być odchylona w pionie lub w poziomie, należy zastosować specjalne uchwyty z zestawu BRACKET C (białego) lub BRACKET C GY (szarego): kątowy lub kulowy.

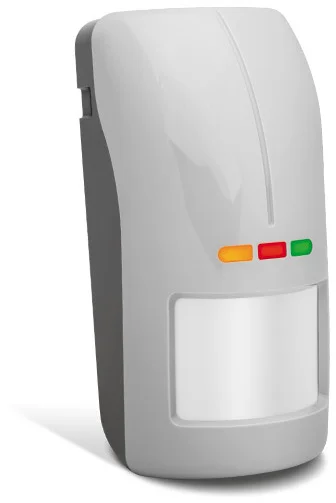

Czujka OPAL Plus dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL Plus) i szarej (OPAL Plus GY).

• dwa tory detekcji: PIR i mikrofalowy
• funkcja antymaskingu realizowana przez tor mikrofalowy
• wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki

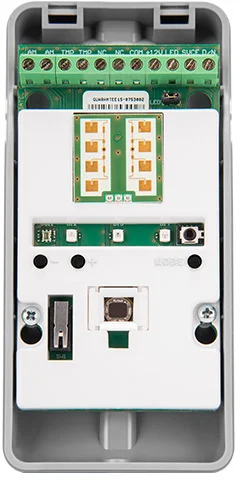

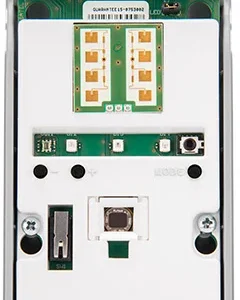

• konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy przycisków na PCB
• wbudowany odbiornik sygnału pilota na podczerwień OPT-1
• zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki
• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54

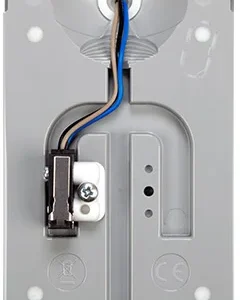

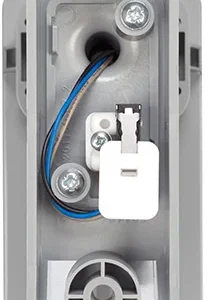

• ochrona sabotażowa przed otwarciem i oderwaniem
• odporność na zmianę oświetlenia (naturalnego, sztucznego) dzięki zastosowaniu detektora PIR z filtrem światła białego
• cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C
• możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)
• wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji
• ochrona obszaru pod czujką
• opcja niewykrywania małych zwierząt
• niski pobór prądu

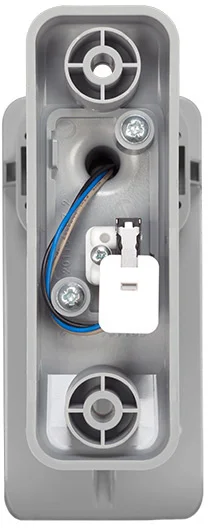

• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem dedykowanych uchwytów z zestawu BRACKET C:
• uchwyt kątowy: kąt stały 45°

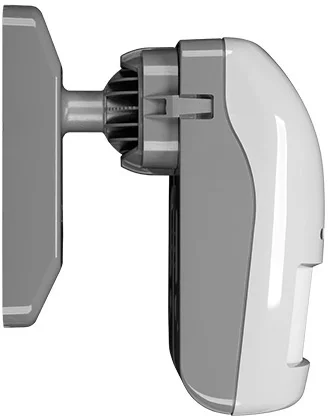

• uchwyt kulowy: zakres do 60° w pionie i do 90° w poziomie

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania (±15%): 12 V DC
• Wykrywalna prędkość ruchu: 0,3…3 m/s
• Zakres temperatur pracy: -40…+55 °C
• Zalecana wysokość montażu: 2,4 m
• Pobór prądu w stanie gotowości: 15 mA
• Maksymalny pobór prądu: 20 mA
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16 V DC
• Maksymalna wilgotność: 93±3%
• Wymiary: 65 x 138 x 58 mm
• Klasa środowiskowa wg EN50130-5: IIIa
• Czas sygnalizacji alarmu: 2 s
• Spełniane normy: EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
• Częstotliwość mikrofali: 24 GHz
• Rezystory parametryczne: 2 x 1,1 kΩ
• Czas rozruchu: 40 s
• Stopień zabezpieczenia wg EN50131-2-2: Grade 2
• Stopień ochrony IP: IP54
• Masa czujki (bez uchwytu): 176 g
