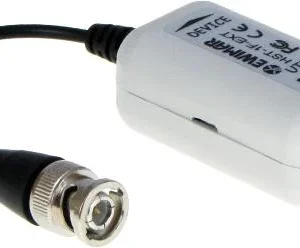

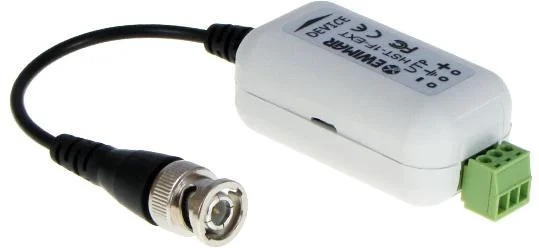

Separator galwaniczny z konwerterem UTP i zabezpieczeniem do AHD, HD-CVI, HD-TVI EWIMAR HST-1F-EXT

Separator galwaniczny z konwerterem UTP i zabezpieczeniem do AHD, HD-CVI, HD-TVI EWIMAR HST-1F-EXT

HST-1F-EXT jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla skrętki UTP, zintegrowanym z wysokiej klasy ochroną przeciwprzepięciową i konwerterem UTP na przewód koncentryczny. Dedykowany jest do urządzeń telewizji przemysłowej HD, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD).

Konwerter UTP umożliwia przesyłanie Video o maksymalnej rozdzielczości 2Mpix za pomocą jednej pary skrętki komputerowej, co obniża koszty okablowania

Zapewnia maksymalny poziom skuteczności ochronnej dzięki izolacji galwanicznej na poziomie 800VDC i zabezpieczeniom przeciwprzepięciowym 2x10kA, zawierającym unikalne rozwiązanie w postaci bezpieczenika MOSFET. Chroni przed przepięciami, wyładowaniami atmosferycznymi i różnicami potencjałów. Zalecany jest w instalacjach HD-CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potecjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Bezpiecznik MOSFET zwiększa skuteczność ochrony przeciwprzepięciowej i zabezpiecza transformator separatora przed uszkodzeniem w wyniku przepływu dużych impulsów udarowych.

Szerokie pasmo przenoszenia sygnalu zostało zachowane dzięki komponentom o bardzo niskiej pojemności, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p.

W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HST-1F-ECO, może być używany w aplikacjach 1-kanałowych w połączeniu z transformatorami TR-1F-HD, zabezpieczeniem serii HDT i wielokanałowych w połączeniu z panelami serii FKT-HD i LHD. Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jednak stosowanie separatora po stronie rejestratora.

Przykład zastosowania separatora z transformatorem TR-1F-HD

Przykład zastosowania separatora z zabezpieczeniem serii HDT

• Specyfikacja techniczna:
• Impedancja wejścia (Linia) 110 Ohm
• Impedancja wyjścia (Urządzenie) 75 Ohm
• Złącze wejściowe (Linia)Złącze śrubowe, wyjmowane
• Złącze wyjściowe (Urządzenie)Przewód z męskim wtykiem BNC
• Pasmo przenoszenia 42MHz
• Tłumienie 0,6dB @ 1MHz
• Poziom izolacji 800V DC
• Zabezpieczenie przeciwprzepięciowe Ochronnik gazowy, transil, bezpiecznik MOSFET
• Ochrona linia-ziemia Ochronnik gazowy 90v, 2x10kA @ 8/20uS
• Ochrona linia-linia Mostek ochronny 6V, 15A @ 8/20uS
• Pojemność obwodu zabezpieczenia ok. 10pF
• Temperatura pracy -40˚C do +60˚C
• Wymiary 82mm x 24mm x 31mm (bez przewodu)
