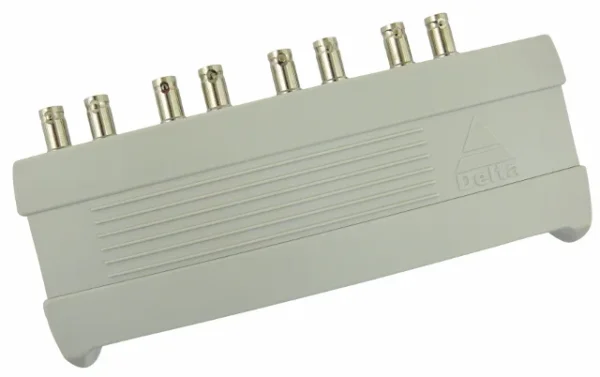

SEPARATOR WIDEO SV-1000/4-G
604,85 zł
SEPARATOR WIDEO SV-1000/4-G
Model: SV-1000/4-G
SPECYFIKACJA TECHNICZNA
- Szerokość pasma: 9Mhz / 1Vpp
- Typ gniazd: 8 gniazd BNC
- Impedancja wejściowa i wyjściowa: 75 Ω
- Wzmocnienie regulowane: (-5) … (+5)dB (dostęp do potencjometrów po zdjęciu pokrywy)
- Separacja galwaniczna między wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między wejściami a wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między zasilaniem a wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Zasilanie: DC 12V / 300mA
- Wymiary: 213 x 36 x 93mm
- Waga: 310 g
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
SEPARATOR VIDEO
SV-1000/4-G
OPIS PRZEDMIOTU
SV-1000/4-G przeznaczony jest do dodatkowego zabezpieczenia czterech torów sygnałowych w instalacjach telewizji przemysłowej, kamer i innych urządzeń chroniąc je przed:
- wyładowaniami atmosferycznymi
- różnicą potencjałów pomiędzy urządzeniami
- prądami płynącymi masą sygnałową
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. Obudowa po zdjęciu pokrywy umożliwia zamontowanie jej za pomocą wkrętów do ściany (nie wchodzą w skład zestawu).
SPECYFIKACJA TECHNICZNA
- Szerokość pasma: 9Mhz / 1Vpp
- Typ gniazd: 8 gniazd BNC
- Impedancja wejściowa i wyjściowa: 75 Ω
- Wzmocnienie regulowane: (-5) … (+5)dB (dostęp do potencjometrów po zdjęciu pokrywy)
- Separacja galwaniczna między wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między wejściami a wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między zasilaniem a wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Zasilanie: DC 12V / 300mA
- Wymiary: 213 x 36 x 93mm
- Waga: 310 g
Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować poniższy schemat.
Urządzenie posiada zdejmowaną pokrywę!
Eliminacja zakłóceń powstałych na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi, poziomymi pasami wolno przesuwającymi się w pionie.
Separacja galwaniczna w SV-1000/4-G
Dane techniczne
| Marka | DELTA |
| Indeks | 9532 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | DELTA-OPTI Monika Matysiak |
| GPSR – adres | Graniczna 10, Poznań, 60-713 |
| Model | SV-1000/4-G |
| Gwarancja dla firm | 24 miesiące |
| Gwarancja | 24 miesiące |
| Pobór prądu | 300.00 mA |
| Napięcie zasilacza | 12.00 V |
| Waga | 0.32 kg |
| Ilość wejść | 4.00 szt. |
| Ilość wyjść | 4.00 szt. |
| Wymiary w mm (sz. x wys. x gł.) | 213 x 36 x 93 mm |
| Separacja galwaniczna | 1000 V szczytowe |
| Impedancja we/wy | 75.00 Ohm |
Informacje dodatkowe
| Waga | 0,3200 kg |
|---|---|
| Producent | DELTA |
| Ilość wejść | 4 |
| Ilość wyjść | 4 |
| Impedancja we/wy | 75 |
| Napięcie zasilacza | 12 |
| Pobór prądu | 300 |
| Separacja galwaniczna | 1000 V szczytowe |
| Wymiary w mm (sz. x wys. x gł.) | 213 x 36 x 93 mm |
| EAN | 5902887016585 |
Opinie
Na razie nie ma opinii o produkcie.
