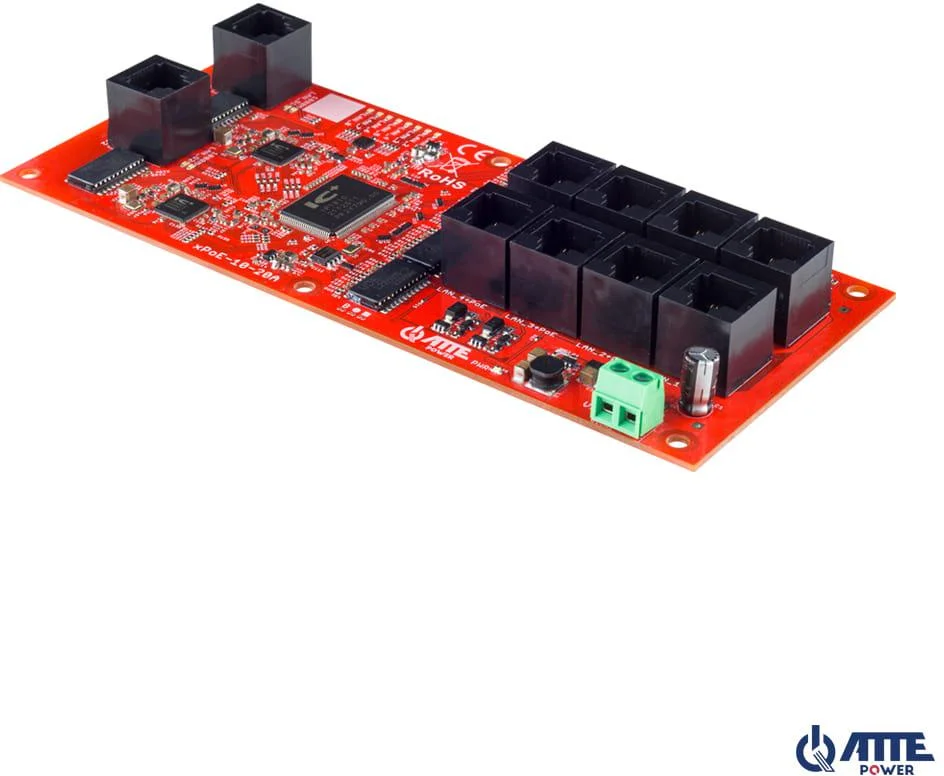

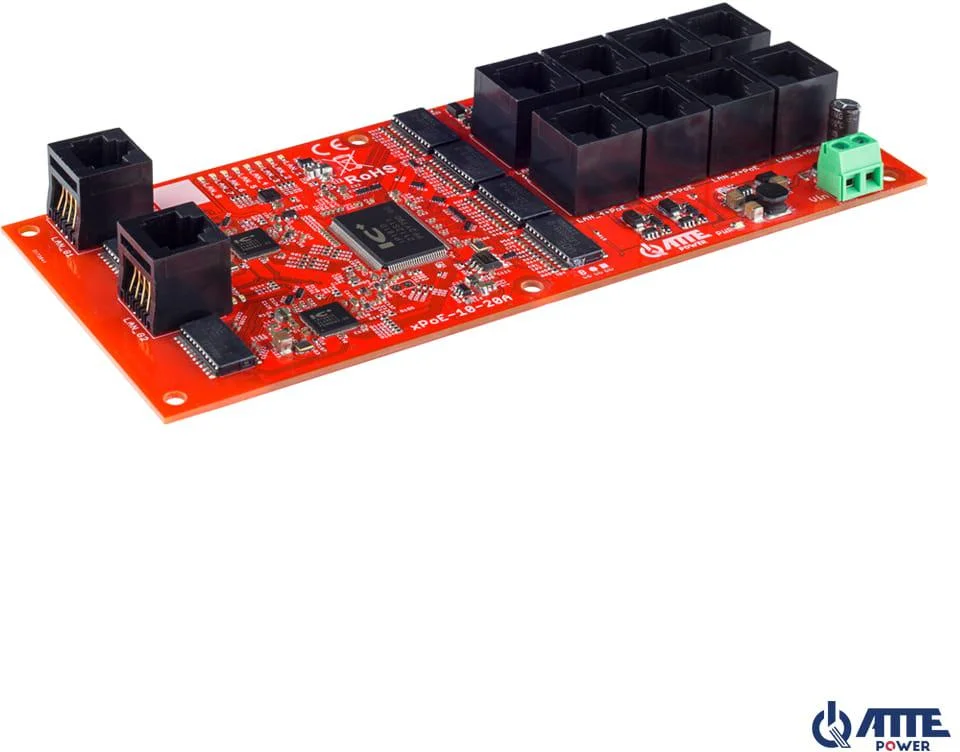

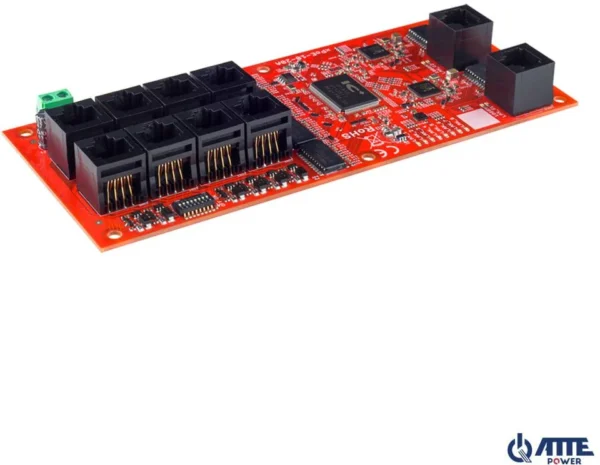

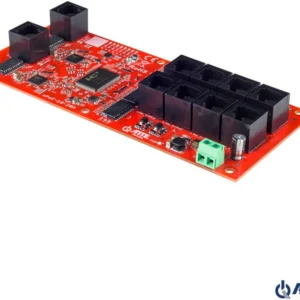

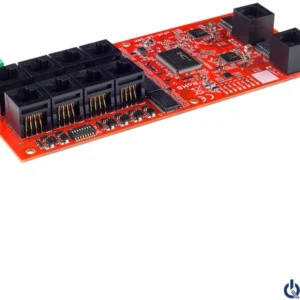

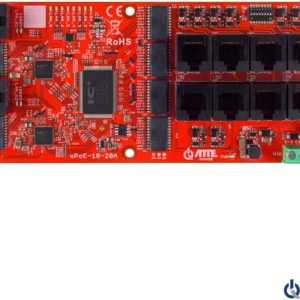

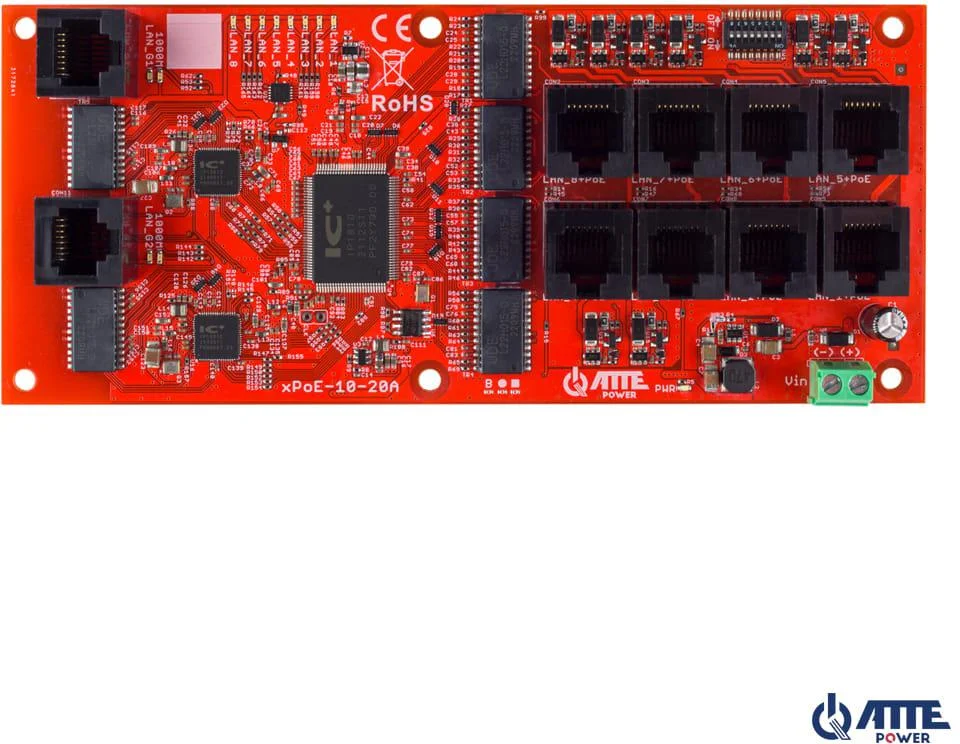

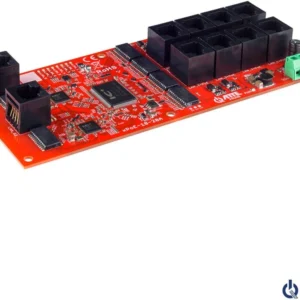

SWITCH 10-PORTOWY POE ATTE xPoE-10-20A-OF

SWITCH 10-PORTOWY POE ATTE xPoE-10-20A-OF

Model: xPoE-10-20A-OF

Przeznaczenie

xPoE-10-20-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Konstrukcja OF (Open Frame) umożliwa zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD
• możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• szeroki zakres napięcia wejściowego (10…56VDC)
• napięcie wyjściowe = napięcie wejściowe
• do 40W mocy na portach PoE (LAN_1 do LAN_8)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

Specyfikacja

Porty LAN10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)Obsługiwane odbiorniki PoE (standard / moc max)802.3af – do 15,4W LAN_1…LAN_8 (Vin > 48VDC) 802.3at – do 30W LAN_1…LAN_8 (Vin > 48VDC) PoE PASSIVE – do 40W LAN_1…LAN_8Obsługiwane nadajniki PoE (standard / moc max)PoE PASSIVE – do 40W LAN_1…LAN_8Wyjścia PoE (standard / tryb zasilania)LAN_1…LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)Wejścia PoE (standard / tryb zasilania)LAN_1…LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1…LAN_8 0,75A / elektroniczny (auto-powrót)Mikroprzełączniki SW1 (DIP switch)przełączniki 1…8 „PoE ON/OFF” – zasilanie PoE na portach LAN_1…LAN_8Zakres napięcia wejściowegoVin 10…56VDCNapięcie wyjściowe dla urządzeń PoEVout = VinZakres temperatur pracy-10°C…+40°CObudowa (typ / kolor)moduł do zabudowy / czerwonyMontażzatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mmWymiary / masa netto184x75x20mm, 0,097kg
