SWITCH POE DO 17 KAMER IP ATTE IPUPS-17-11-R5U0

Najważniejsze cechy

• Możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
• Możliwość transmisji danych na 280m (w trybie Long Range)
• Bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• Możliwość wyłączenia zasilania na wybranych portach PoE
• Wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Do 65W mocy na porcie PoE IN/OUT
• Do 40W mocy na pozostałych portach PoE
• Łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• Wysoka sprawność modułu zasilacza (90%)
• Dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
• Łatwy i szybki serwis instalacji dzięki modułowej budowie
• Łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• Montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• Miejsce na 2 akumulatory 18Ah
• Główne przepusty kablowe z tyłu obudowy
• Dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
• Wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
• Grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
• Obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
• Możliwość zachowania zapasu kabli wewnątrz obudowy

Przeznaczenie

Niezarządzalne switche PoE z zasilaczem buforowym serii IPUPS przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego. Przykłady zastosowań: Zasilanie 20 kamer PoE z wykorzystaniem dodatkowego switcha Istnieje możliwość zasilenia nawet 20 odbiorników PoE. Jest to możliwe przy zastosowaniu dowolnego, dodatkowego przełącznika sieciowego (np. montowanego w szafie rack). W takiej konfiguracji, każdy z 4 modułów switcha łączymy niezależnie z zewnętrznym przełącznikiem z portów LAN_6 (Uplink). Wewnętrzne połączenia między xPoE muszą zostać usunięte. Dzięki takiemu rozwiązaniu na każdym module xPoE mamy dostępnych 5 portów PoE (LAN_1…LAN_5). Rejestrator podłączamy do dodatkowe switcha.

Opis

IPUPS-17-11-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Specyfikacja techniczna

• Porty LAN: 18 portów RJ45 10/100Mbps  (17xLAN+PoE, 1xUplink)
• Obsługiwane odbiorniki PoE (standard / moc max): 802.3af – do 15,4W LAN_1…LAN_5 802.3at – do 30W LAN_1…LAN_5 PoE PASSIVE – do 65W LAN_5 / do 40W LAN_1…LAN_4
• Wyjścia PoE (standard / tryb zasilania): LAN_1…LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
• Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem): LAN_1…LAN_4 0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót)
• Mikroprzełączniki SW1: przełącznik 1 „MODE” – tryb pracy switcha przełączniki 2…6 „PoE ON/OFF” – zasilanie PoE na portach LAN_1…LAN_5
• Tryb pracy „Standard”: przełącznik 1 „MODE” w pozycji OFF LAN_1…LAN_6 – zasięg do 100m (10/100Mbps)
• Tryb pracy „Long Range”: przełącznik 1 „MODE” w pozycji ON LAN_1…LAN_4 – zasięg do 280m (10Mbps) LAN_5…LAN_6 – zasięg do 100m (10/100Mbps)
• Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / 2x AUPS-70-120-OF
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu
• Zakres napięcia wejściowego zasilaczy / zabezpieczenie wejścia: 180…240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilaczy (ciągła): 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)
• Sprawność zasilaczy: 90% @120W
• Napięcie wyjściowe zasilaczy: 12V +/-15%
• Napięcie wyjściowe PoE (zasilanie kamer): 48V +/- 2%
• Akumulatory / miejsce w obudowie: 2x akumulator 12V (żelowy lub AGM) / 2x18Ah
• Prąd ładowania pojedynczego akumulatora: 1A/2A (wybierane zworą JP1)
• Zabezpieczenie obwodu akumulatora: F6,3A bezpiecznik topikowy F2
• Zabezpieczenie akumulatora: Odłączenie akumulatora przy napięciu poniżej 10,2V
• Wyjścia sygnalizacji zasilacza / obciążalność / typ: OUF – brak napięcia wyjściowego, ACF – brak napięcia 230AC / 50mA / OC (otwarty kolektor)
• Montaż obudowy: szafa RACK 19″, śruby M6 (w zestawie)
• Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm
• Zakres temperatur pracy: -10°C…+40°C
• Obudowa (typ / materiał / kolor / przepusty kablowe): ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej
• Wymiary / masa netto / stopień ochrony: 5U 180mm (440x220x180mm) / 3,5kg / IP20

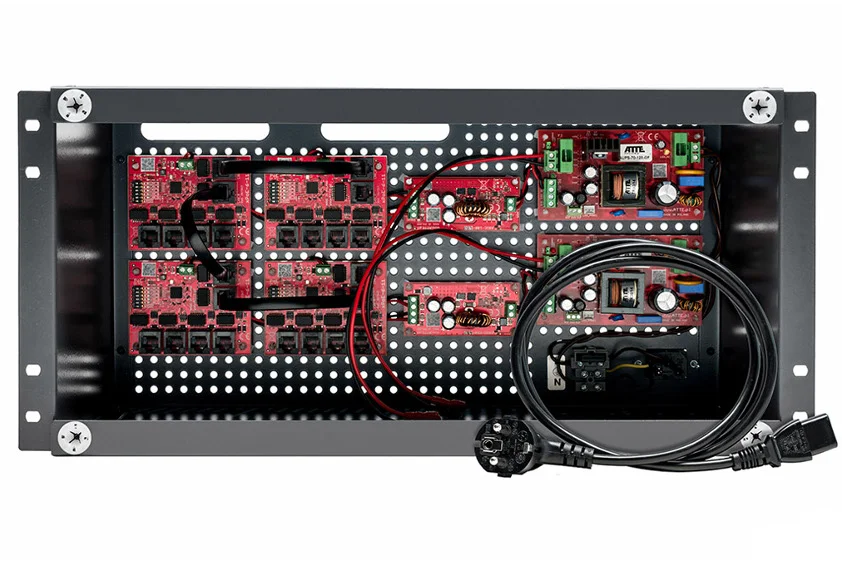

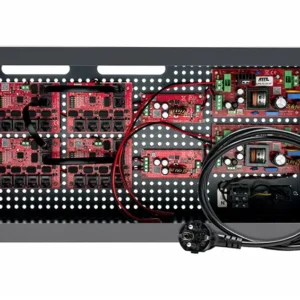

W skład zestawu wchodzą:

• 1x obudowa ABOX-R5U0
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 4x switch xPoE-6-11-OF
• 1x dodatki (4x wsuwka do akumulatora, kabel zasilający, komplet śrub M6 do montażu w szafie RACK)

Uwagi:

• brak akumulatorów w zestawie

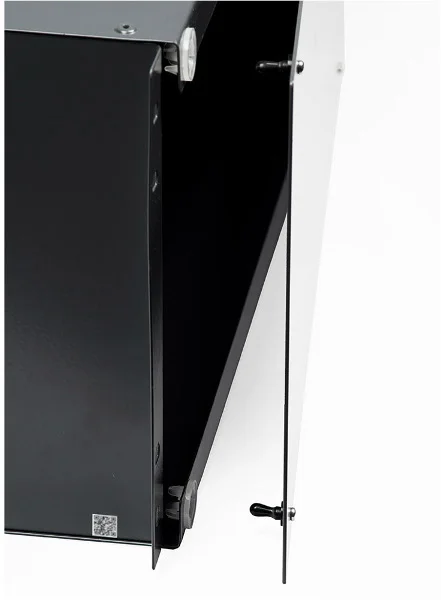

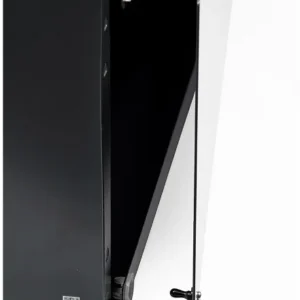

• pokrywa obudowy – aby ściągnąć pociągnij pokrywę do siebie (PULL)
• pokrywa obudowy – aby zamontować „wciśnij” pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych
