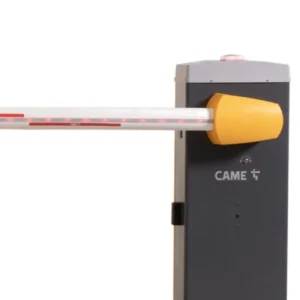

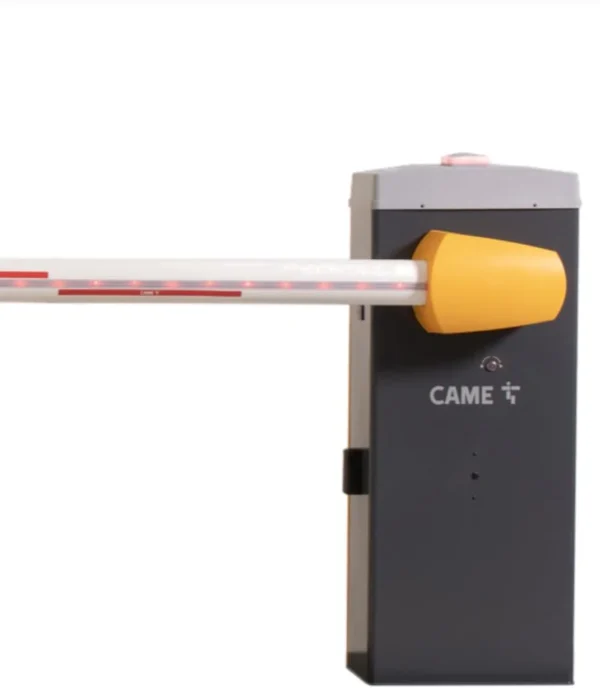

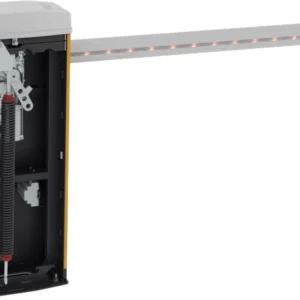

Szlaban CAME LS6 z ramieniem G06850 do 6,5m (pod LED)

Szlaban CAME LS6 z ramieniem G06850 do 6,5m (pod LED)

Przeznaczenie

Szlaban przeznaczony do obsługi przejazdów do 6,5 metra. Zaprojektowany do intensywnego użytkowania (160 cykli na dobę).

Współczynnik MCBF wynosi 1,5 miliona cykli. Wersja z ramieniem przystosowanym do montażu oświetlenia LED.

W skład zestawu wchodzi:

• Jednostka centralna szlabanu z elektroniką i sprężyną (803BB-0490)

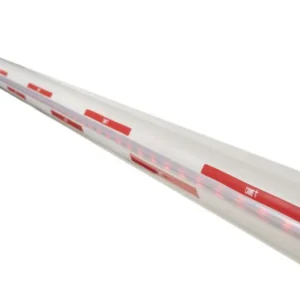

• Ramię aluminiowe, tubowe Ø100 x 6850 [mm] z możliwością instalacji LED (G06850)
• Wzmocnienie wewnętrzne dla ramion > 4 m o średnicy Ø100 mm (G06802)
• Naklejki ostrzegawcze na ramię szlabanu 20 szt. (G 02809)
• Podpora ramienia – stała (G 02807)

W skład zestawu nie wchodzi (wymaga dokupienia):

• Widoczne na zdjęciach oświetlenie
• Akumulatory
• sterownik radiowy
• fotokomórki
• system wypinanego ramienia

Opis

• NIEZAWODNY – Dzięki silnikowi 24 V DC z ENKODEREM i systemowi ADVANCED SPEED CONTROL do kontroli siły działającej na ramię.
• SZYBKI I WYDAJNY – z maksymalną prędkością od 4 do 6 sekund w zależności od długości ramienia.
• ZAAWANSOWANA ELEKTRONIKA – Opracowany przy użyciu technologii CONNECT i kompatybilny z protokołem MODBUS.
• RAMIĘ O OKRĄGŁYM PRZEKROJU – przystosowane do montażu paska LED RG.
• BEZPIECZNY – Zgodny z normą EN 12453, z łatwością przechodzi próby zderzeniowe.
• PERSONALIZOWANE WYKOŃCZENIE – Konstrukcja ze stali ocynkowanej i lakierowanej (RAL 7024) w wersji seryjnej, dostępna także w wersji ze stali nierdzewnej AISI 304 lub z każdym innym wykończeniem RAL na życzenie (wymaga dopłaty).
• ZAAWANSOWANA KONTROLA PRĘDKOŚCI – Nowoczesny motoreduktor 24V DC wyposażony w enkoder umożliwia zaawansowane sterowanie prędkością ramienia. Dzięki tej innowacyjnej funkcji ruch ramienia jest płynny i stały zarówno podczas otwierania, jak i zamykania, co pozwala zapobiegać ryzyku uszkodzenia integralności układu mechanicznego ramienia. Moduł kontroli stale analizuje siły, które oddziałują na ramię, i dostosowuje prędkość na podstawie wykrytych parametrów, aby zapewnić trwałość i niezawodność w każdych warunkach klimatycznych.

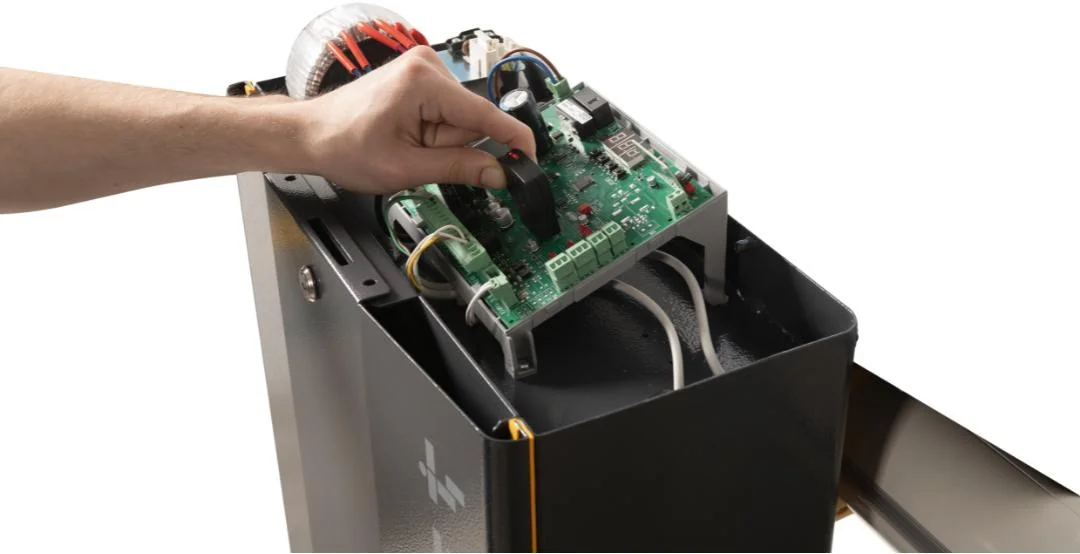

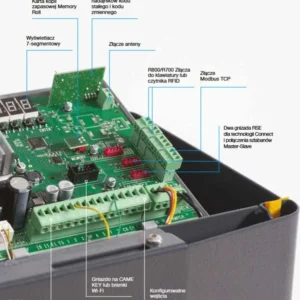

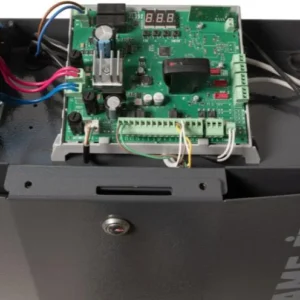

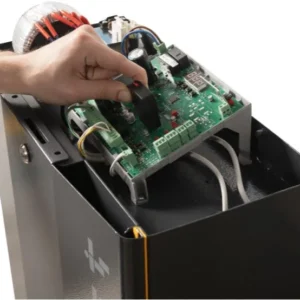

Centrala sterująca ZL392-C

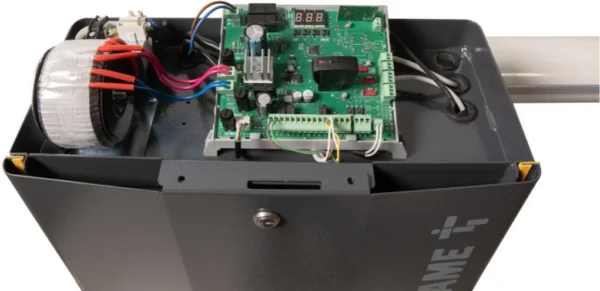

Centrala sterująca umieszczona jest bezpośrednio pod pokrywą obudowy. Dzięki temu wszystkie etapy konfiguracji i konserwacji mogą zostać przeprowadzone w wygodnej pozycji stojącej, przy zamkniętej obudowie, w warunkach całkowitego bezpieczeństwa.

Rozwinięta elektronika GARD LS6, chroniona przez obudowę z ABS, umożliwia instalatorowi zarządzanie wszystkimi ustawieniami dzięki graficznemu wyświetlaczowi lub za pomocą aplikacji CONNECT SetUp Pro na smartfon lub tablet. Wystarczy wprowadzić bezprzewodowy interfejs CAME KEY (możliwość dokupienia) do odpowiedniego gniazda, aby móc łatwo i szybko zarządzać konfiguracjami i regulacjami.

Elektronika ZL392-C wyposażona jest w innowacyjne oprogramowanie do kontroli ruchu, które ogranicza potencjalne awarie poprzez automatycznie zarządzanie prędkością silnika. Oprogramowanie monitoruje i stale dostosowuje prędkość i zwalnianie w każdym cyklu dzięki informacjom zwrotnym z enkodera.

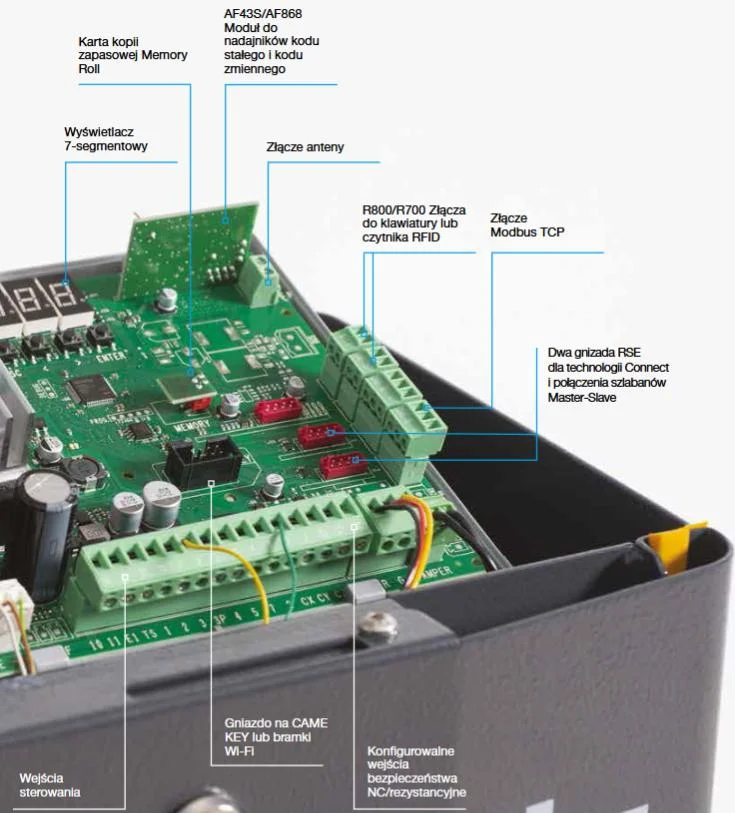

Główne parametry centrali:

• Konfigurowalne wejścia sterujące i zabezpieczające dla akcesoriów jako styki NC lub styki rezystancyjne (8k2).
• Wyjście dla akcesoriów i taśm LED.
• Złącze do karty wykorzystującej częstotliwość radiową o stałym i zmiennym kodzie, do 250 użytkowników (AF43S/AF868).
• Złącza na klawiaturę zewnętrzną lub czytnik RFID (R800/R700).
• Gniazdo na CAME KEY do konfiguracji za pomocą smartfona.
• Karta MEMORY ROLL do zapisywania konfiguracji.
• Porty szeregowe dla technologii CONNECT, dla połączenia szlabanów lub integracji z systemami zewnętrznymi za pomocą protokołu Modbus.

System awaryjnego zasilania (możliwość dokupienia)

W przypadku przerwy w dostawie prądu lub jakiejkolwiek awaryjnej sytuacji, w której wystąpi problem z dostawą energii elektrycznej, GARD LS6 jest w stanie działać w pełni bezpiecznie dzięki pomocniczemu systemowi zasilania na akumulatory (opcja). Podczas normalnej pracy z zasilaniem sieciowym system utrzymuje akumulatory w pełni naładowane, aby zapewnić maksymalną niezawodność w razie wystąpienia sytuacji awaryjnej.

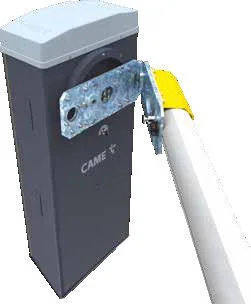

System wypinania ramienia (możliwość dokupienia)

Firma CAME opracowała specjalny system, który minimalizuje uszkodzenia w przypadku uderzenia w ramię. Solidne stalowe urządzenie pozwala na odczepienie ramienia w przypadku najechania i ustawienia w bezpiecznej pozycji, eliminując koszty naprawy i długie czasy przywracania do pierwotnego stanu.

Firanka składana (możliwość dokupienia)

Aluminiowa firanka dostępna jest w modułach o długości 1720mm, z gumową nakładką minimalizującą wstrząsy i dwoma wspornikami do łączenia modułów.

Akcesoria i fotokomórki – integracja

Fotokomórki i akcesoria sterujące można montować bezpośrednio na konstrukcji szlabanu. Ponadto zaawansowana płyta elektroniczna GARD LS6 może obsługiwać również systemy bezpieczeństwa CAT.2.

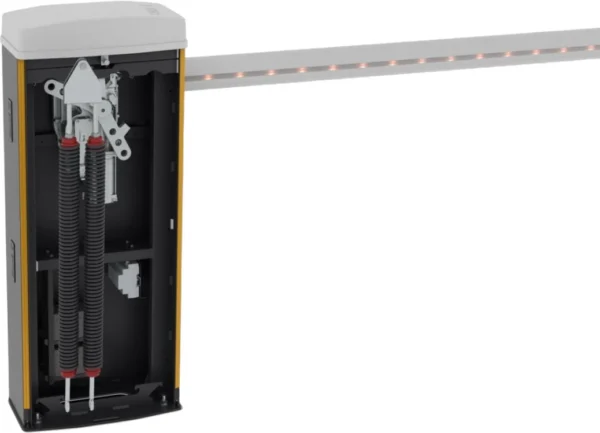

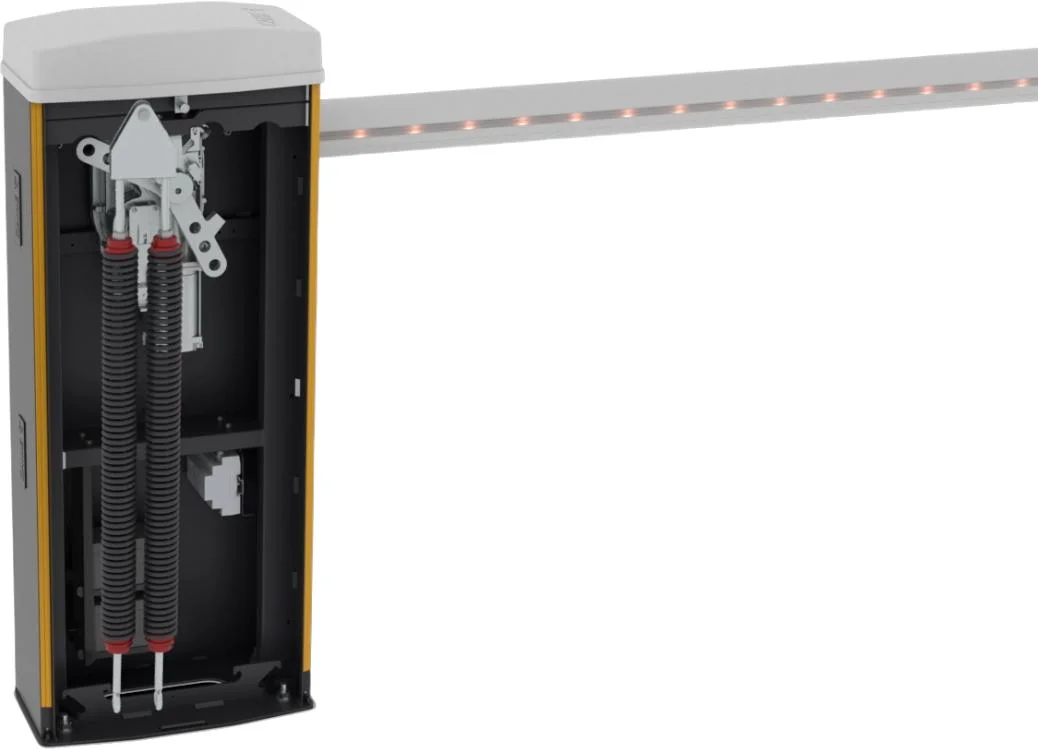

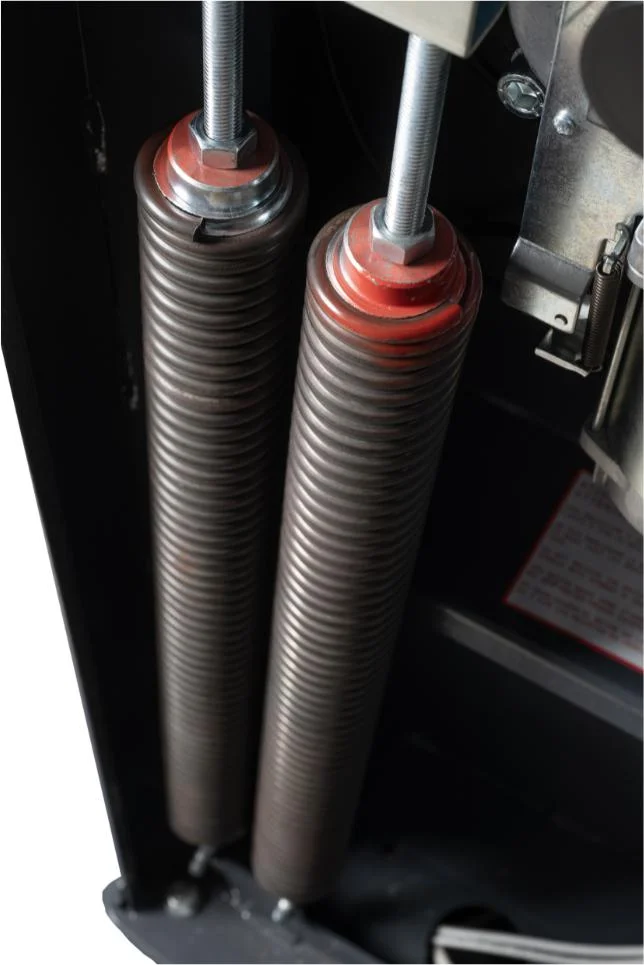

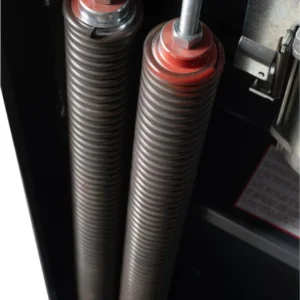

Wyważenie ramienia podwójną sprężyną

Dział badawczo-rozwojowy firmy CAME opracował praktyczny zmienny system wyważania, który pozwala na użycie dwóch sprężyn połączonych z dźwignią równoważącą w różnych zdefiniowanych punktach. Zatem nie jest już konieczne posiadanie specjalnych sprężyn dla różnych długości ramienia – wystarczy zmodyfikować układ wyważający.

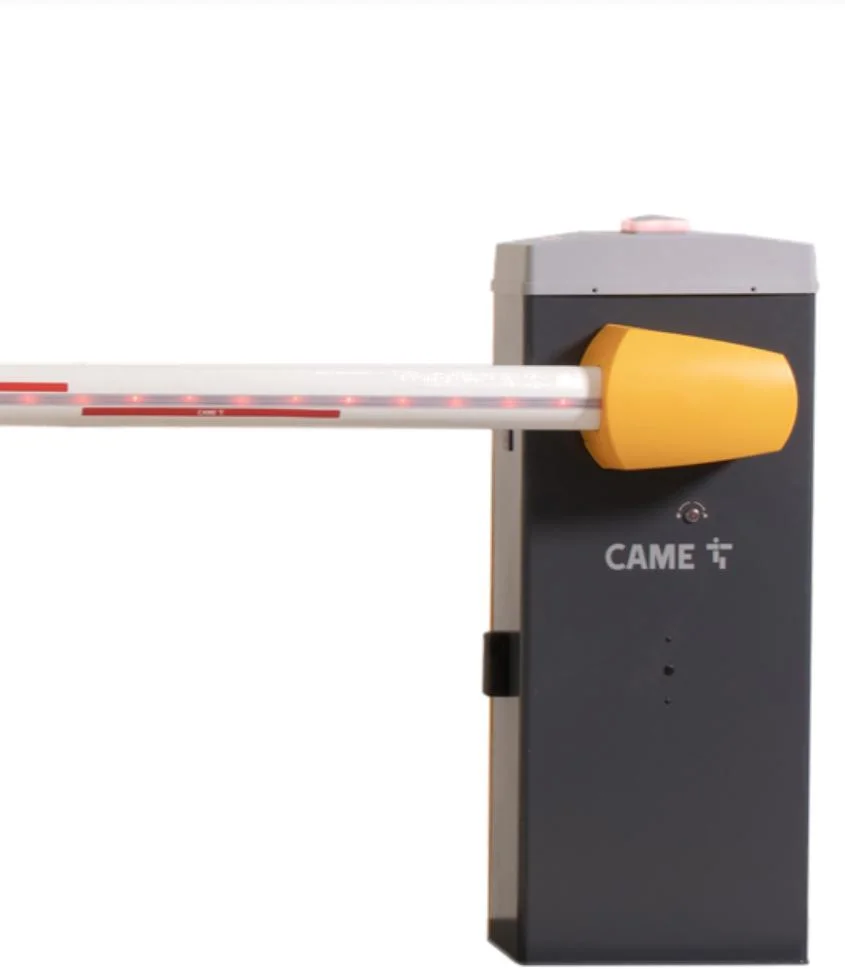

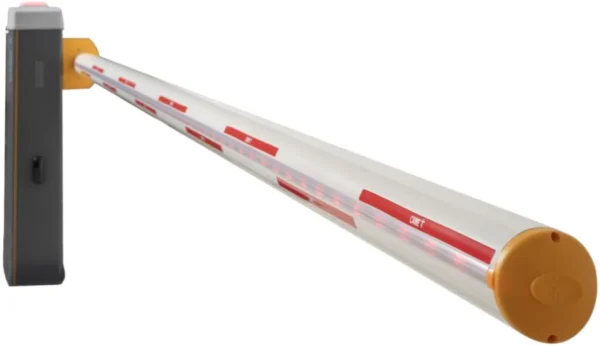

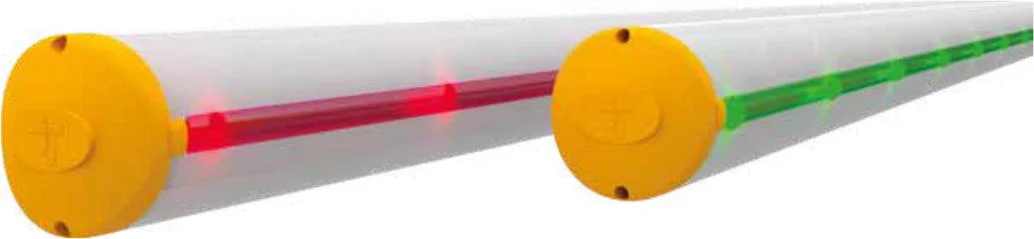

Ramię z możliwością zastosowania oświetlenia sygnalizacyjnego

Prezentowany szlaban wyposażony jest w aluminiowe lakierowane ramię o okrągłym przekroju, które oprócz doskonałych parametrów wytrzymałościowych przystosowane jest do montażu systemu oświetlenia taśmowego LED RG sygnalizującego ruch i położenie ramienia.

Centrala sterująca jest w stanie kontrolować kolor i miganie, by móc zapewnić nie tylko doskonałą widoczność, lecz także funkcję sygnalizacji świetlnej, która informuje o otwartym lub zamkniętym przejeździe.

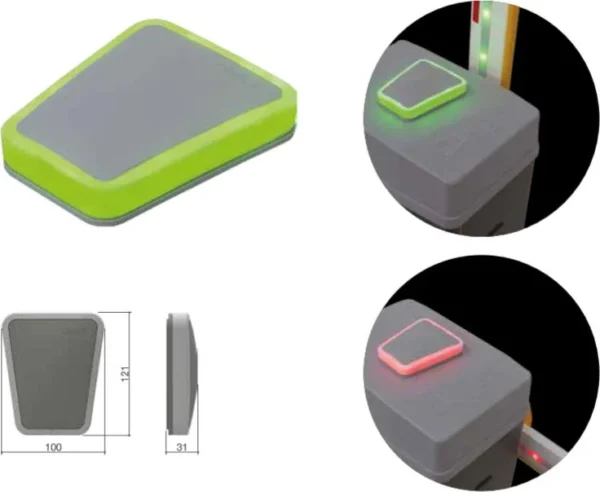

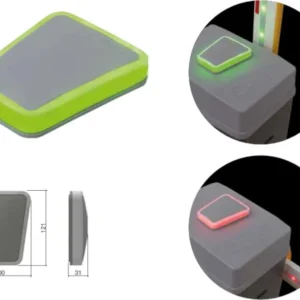

Lampa ostrzegawcza KLT (możliwość dokupienia)

Lampa ostrzegawcza KLT została opracowana, by dodać kolejne urządzenie zabezpieczające do szlabanu GARD LS6. Ich smukły kształt idealnie pasuje do linii górnej pokrywy szlabanu.

W połączeniu z taśmami LED RG na ramieniu KLT stanowi idealne rozwiązanie w każdym miejscu, w którym konieczna jest regulacja wjazdu za pomocą sygnalizacji świetlnej.

KLT można także używać jako standardowych lamp jednokolorowych.

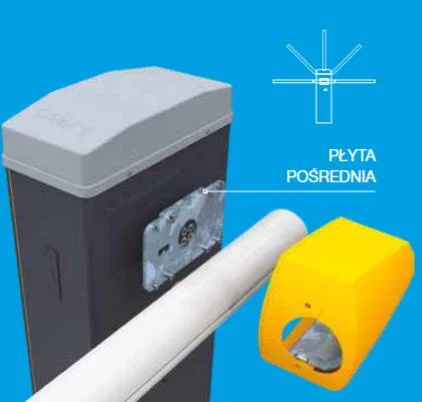

Natychmiastowe uruchomienie

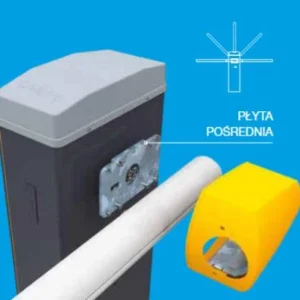

Dzięki specjalnej płycie pośredniej GARD LS6 pozwala instalatorowi z łatwością odwrócić kierunek otwierania, także już po instalacji szlabanu, bez konieczności demontażu różnych części.

Uruchomienie wymaga jedynie trzech kroków:

• 1 – Wybierz kierunek otwierania
• 2 – Wybierz długość ramienia
• 3 – Dokonaj kalibracji przejazdu

Specyfikacja techniczna:

• Stopień ochrony: IP54
• Zasilanie: 230V AC
• Zasilanie silnika: 24V DC
• Max. pobór prądu (A): 0,8
• Zużycie w trybie stand-by (W): 7
• Moc (W): 190
• Moment obrotowy (Nm): 140
• Czas otwierania do 90° (sek.): od 4 do 6
• Ilość cykli na godzinę: 160
• Temperatura eksploatacji (°C): od -20 do +55
• Kolor RAL: 7024
• Materiał wykonania obudowy: STAL

UWAGA!

Szlabany automatyczne, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
