Szlaban NICE M5BAR – zestaw do 4 metrów

Szlaban NICE M5BAR – zestaw do 4 metrów

Przeznaczenie

Szlaban elektromechaniczny M5BAR do obiektów prywatnych, publicznych i zastosowań przemysłowych o długości ramienia do 4 metrów przeznaczony do pracy bardzo intensywnej.

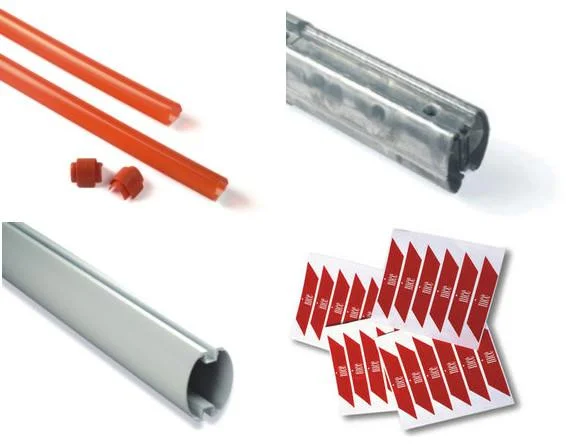

W skład zestawu wchodzi:

• M5BAR – jednostka centralna z wbudowaną centralą i uchwytem ramienia
• XBA14 – ramię aluminiowe owalne 4150 mm
• XBA13 – listwy ochronne na ramię
• WA10 – nalepki ostrzegawcze na ramię

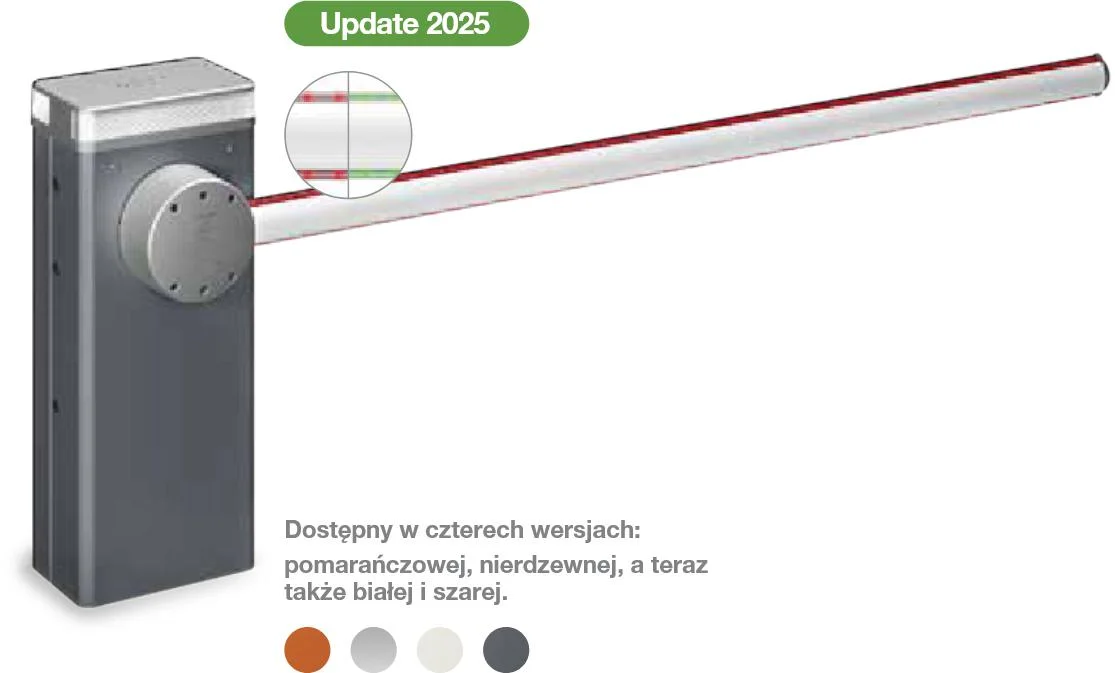

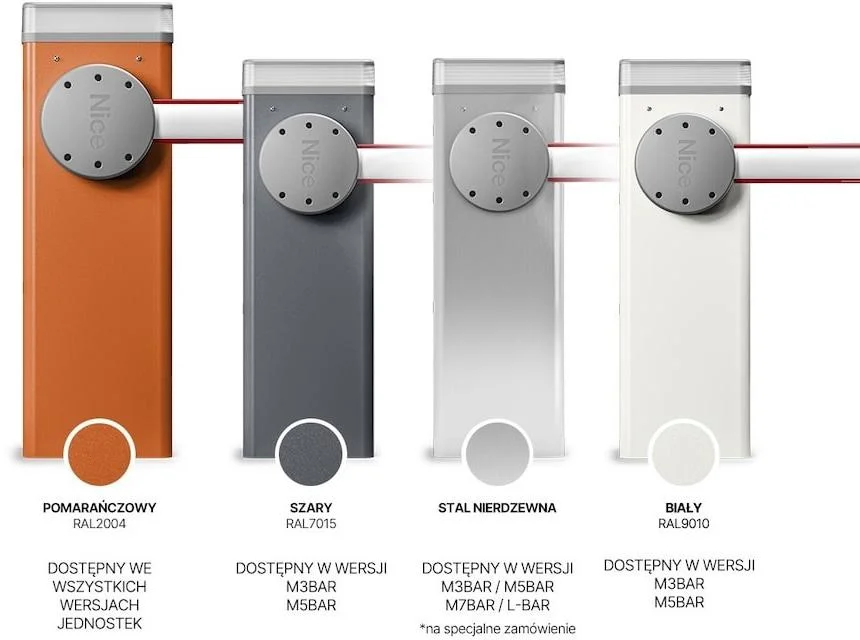

Kolor jednostki centralnej należy zaznaczyć w zamówieniu. Obudowa ze stali nierdzewnej wymaga dopłaty!

Aby zastosować oświetlenie semaforowe ramienia (XBA40), należy zastosować listwy przezroczyste – XBA13T, zamiast listw pomarańczowych XBA13.

W skład zestawu nie wchodzą:

• Fotokomórki
• Odbiornik radiowy
• Piloty
• Oświetlenie
• Podstawa montażowa XBA16 z kotwami

Opis

• Uproszczone programowanie: jednostka sterująca z wyświetlaczem i dżojstikiem do jeszcze szybszego ustawiania parametrów pracy. Jednostka sterująca posiada wyjście do zasilania urządzeń 24V DC oraz dwa wejścia do sterowania detektorami pętli za pośrednictwem akcesoriów LP21 i LP22.
• Modułowy: praktyczna kompozycja ramion z aluminiowym łącznikiem rozporowym. Inteligentne sterowanie ruchem dwóch przeciwstawnych szlabanów dzięki funkcji „master/slave”.

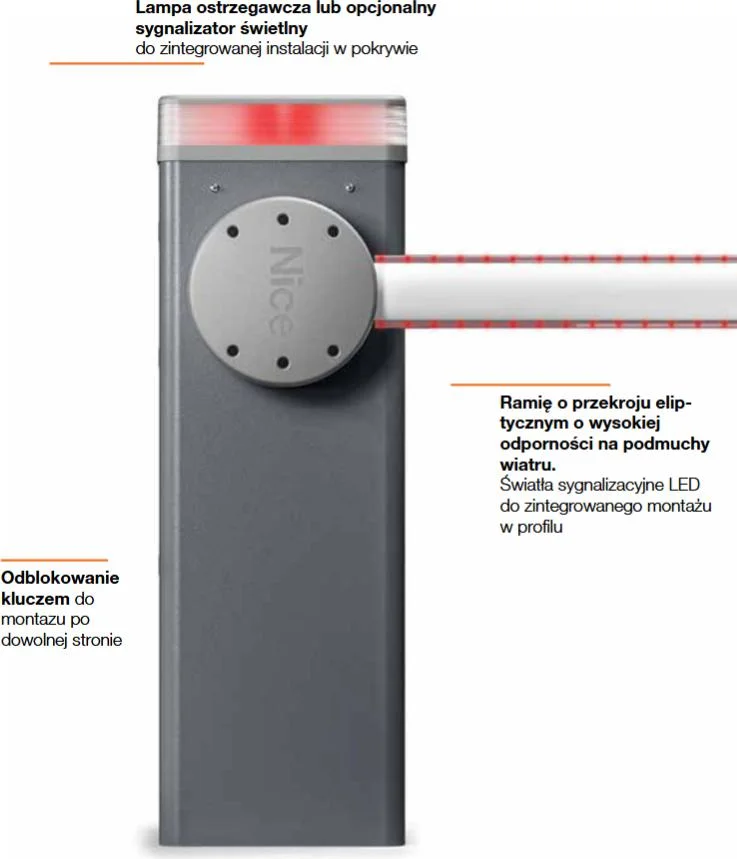

• Wytrzymały i niezawodny: solidna stalowa konstrukcja, nowe wytrzymałe sprężyny równoważące gwarantujące do 3.000.000 cykli i eliptyczny przekrój ramienia o podwyższonej odporności na podmuchy wiatru. Opcjonalna lampa błyskowa lub sygnalizacja świetlna do zintegrowanego montażu w pokrywie. Sterowanie ruchem za pomocą enkodera i elektromechanicznych wyłączników krańcowych.

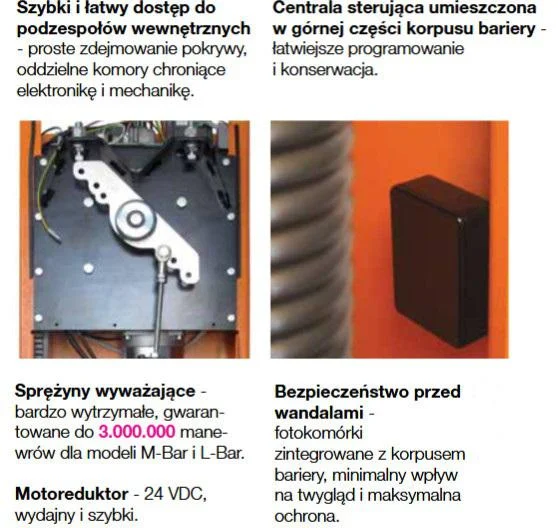

• Łatwiejsze programowanie i konserwacja: oddzielne przedziały dla elektroniki i mechaniki chronią części wewnętrzne przed możliwymi zagrożeniami. Szybki i łatwy dostęp do centrali sterującej umieszczonej w górnej części korpusu bariery. Fotokomórki, całkowicie niewidoczne z zewnątrz, są mocowane we wgłębieniach w korpusie bariery.
• Większa niezawodność i bezpieczeństwo: wykrywanie przeszkód i monitorowanie poboru prądu przez silnik podczas ruchu automatyki. Automatyczna diagnostyka błędów podczas pracy i późniejsze wskazanie typu poprzez różne kombinacje błysków. Możliwość podłączenia najnowszej generacji optycznych i rezystancyjnych czułych krawędzi (rezystancja 8,2 KOhm).
• Oszczędność energii: gdy system nie jest używany, przełącza się w tryb gotowości, zmniejszając zużycie energii.
• Brak przerw w dostawie prądu: działanie w przypadku awarii zasilania dzięki opcjonalnym akumulatorom (PS224) umieszczonym w szlabanie.
• Odblokowanie ręczne za pomocą trójkątnego klucza Nice: możliwość montażu po dowolnej stronie.

Udoskonalona linia M/L Bar – kluczowe ulepszenia

• Wydłużona żywotność: Ciesz się dłuższym okresem eksploatacji – liczba cykli została zwiększona z 2 do 3 milionów, przy zachowaniu szybkiego czasu otwierania i zamykania.

Ulepszony system sygnalizacji LED:

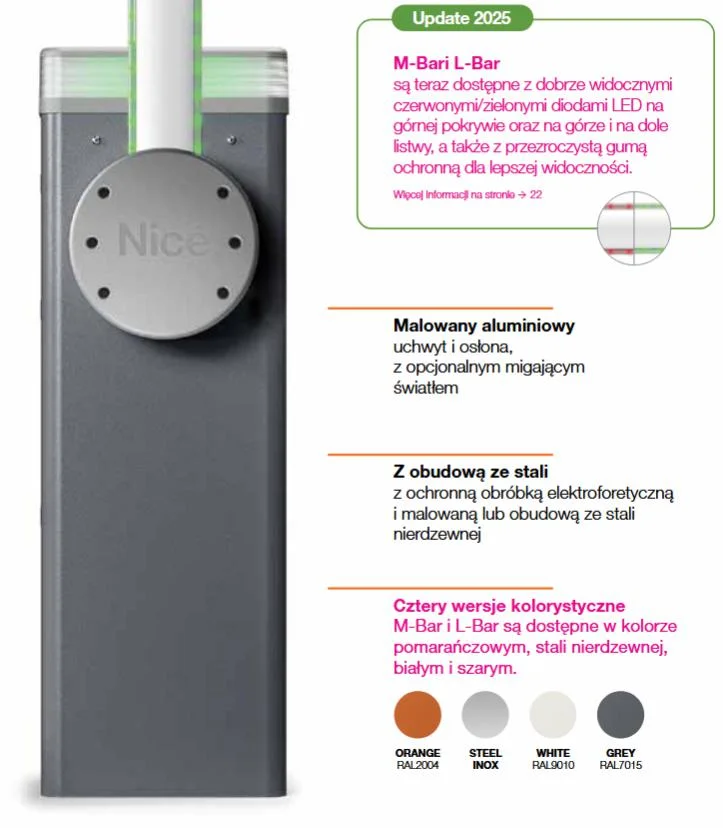

• Zsynchronizowana sygnalizacja: Oświetlenie ramienia działa teraz w pełnej synchronizacji z podświetleniem obudowy – zielone światło oznacza otwarcie, czerwone – zamknięcie, zapewniając jasną i natychmiastową informację.

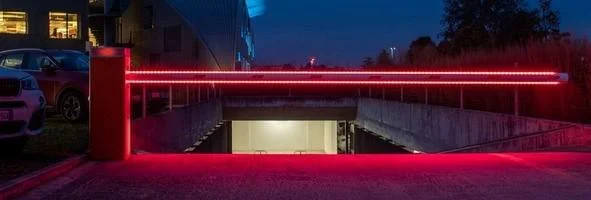

• Lepsza widoczność: Dodatkowe światła LED (OPCJA) na górnej części i po bokach ramienia oraz opcjonalna taśma LED (do montażu po jednej ze stron) tworzą dynamiczny efekt sygnalizacji świetlnej, usprawniając kontrolę dostępu.
• Nowa opcja przezroczysta: Dostępna jest nowa przezroczysta listwa ochronna, umożliwiająca montaż świateł RG LED, jeszcze bardziej zwiększając widoczność i atrakcyjność wizualną.
• Udoskonalone komponenty: Guma odbojowa została wykonana z materiałów wyższej jakości, co zapewnia lepszą trwałość i odporność.

Korzyści dla użytkowników końcowych:

• Zwiększona trwałość: Dzięki dłuższej żywotności szlaban idealnie sprawdzi się w miejscach o dużym natężeniu ruchu.
• Intuicyjna sygnalizacja: Zsynchronizowany system LED zwiększa bezpieczeństwo i ułatwia korzystanie.
• Możliwość personalizacji: Dodatkowe akcesoria i opcje montażu świateł LED (góra/dół) pozwalają dopasować szlaban do indywidualnych potrzeb.

Korzyści dla profesjonalistów:

• Łatwa integracja: Instalacja i programowanie pozostają bez zmian, co gwarantuje prostą i szybką adaptację do aktualnych systemów.
• Nowe możliwości biznesowe: Większa trwałość i uproszczona konserwacja zwiększają zapotrzebowanie na profesjonalne usługi montażu i serwisu.

Specyfikacja techniczna:

• Zasilanie: 230V AC
• Zasilanie silnika: 24V DC
• Moc: 110W
• Prędkość otwarcia (min./max): od 3 do 6sek.
• Moment obrotowy: 200Nm
• Cykl pracy: max. 350cykli na godzinę
• Klasa ochrony: IP54
• Temperatura pracy: od -20 do +55 °C
• Wymiary: 400x299x1215mm
• Waga: 80kg

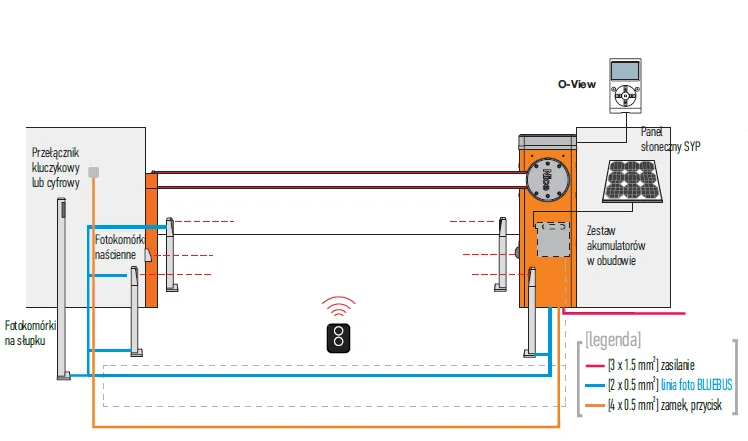

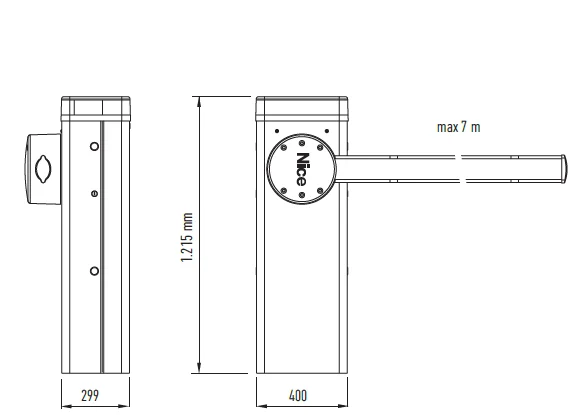

Wymiary i schemat instalacji:
