UBIQUITI LITEBEAM LBE-5AC-Gen2

Najważniejsze cechy

• Praca w paśmie 5 GHz
• Antena o zysku 23 dBi
• Wąska wiązka główna
• Standard AC
• Podwójna polaryzacja
• Moc nadawcza do 25 dBm
• Radio 2,4 GHz do konfiguracji
• Uchwyt umożliwiający regulację kąta nachylenia w płaszczyźnie pionowej i poziomej

Przeznaczenie

Ubiquiti LBE-5AC-GEN2 to kompletny system radiowy przeznaczony na pasmo 5GHz pracujący w standardzie 802.11ac w technologii 2×2 MIMO. Rozbudowany o radio w paśmie 2,4GHz przeznaczone do konfiguracji. Antena charakteryzuje się zyskiem 23dBi. Urządzenie zostało wyposażone w zintegrowany moduł radiowy o mocy do 25dBm oraz jeden port Gigabit Ethernet 10/100/1000Mbps. LBE-5AC-GEN2 cechuje się wysoką wydajnością i niezwykłym zasięgiem aż do 30km. Urządzenie jest zasilane przez pasywne PoE (zasilacz w komplecie).

Opis

Ubiquiti Networks wprowadza na rynek drugą generację urządzeń airMAX® CPE (Customer Premises Equipment). Przedstawicielem tej generacji jest LiteBeam® 5AC Gen 2 z dodatkową siecią WiFi dedykowaną do zarządzania urządzeniem.

Urządzenie LiteBeam 5AC Gen 2 skupia moc radiową w wąskiej wiązce. Dzięki skupieniu w jednym kierunku, LiteBeam 5AC Gen 2 blokuje lub odfiltrowuje szum i zakłócenia. Ta cecha jest szczególnie istotna w obszarach o dużym zagęszczeniu sieci radiowych o takiej samej lub zbliżonej częstotliwości.

Technologia InnerFeed® integruje moduł radiowy wewnątrz promiennika anteny, dzięki czemu nie jest wymagane połączenie kablowe pomiędzy modułem radiowym a promiennikiem. Rozwiązanie takie poprawia wydajność urządzenia, gdyż eliminuje straty wynikające ze stosowania okablowania. This improves performance because it eliminates cable losses. Charakteryzując się wysoką wydajnością i innowacyjną konstrukcją LiteBeam 5AC Gen 2 znajduje wszechstronne zastosowanie i jest opłacalny we wdrożeniu.

Urządzenia drugiej generacji pracują pod kontrolą oprogramowania airOS® v8 – jest to rewolucyjny system operacyjny dla produktów Ubiquiti® airMAX ac.

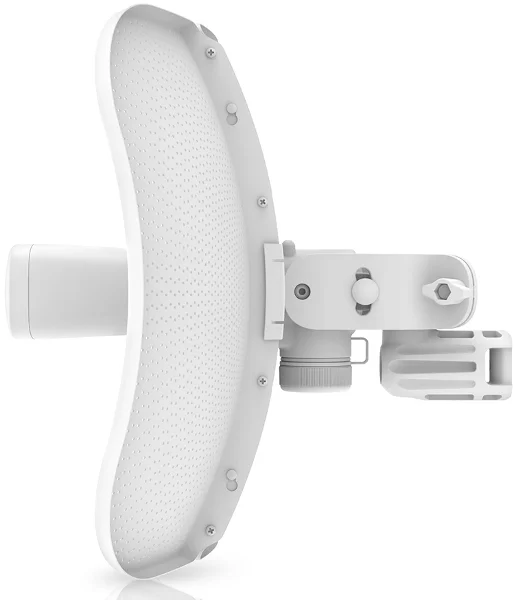

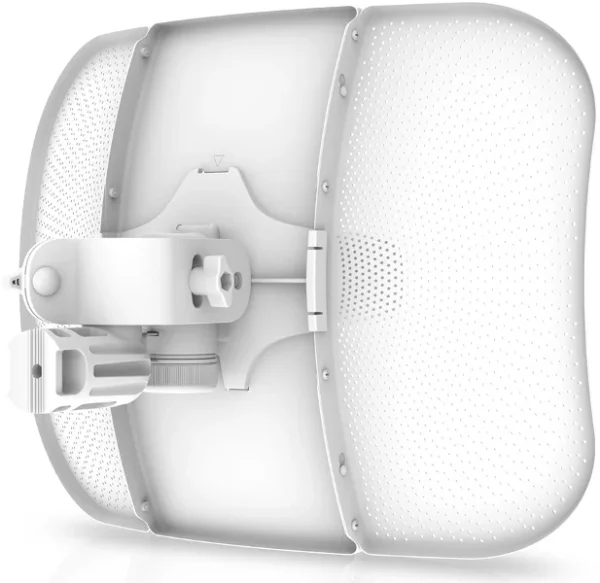

Nowe mocowanie składa się z dwóch części. Jedna pozwala na regulację kąta nachylenia w płaszczyźnie poziomej, a druga w płaszczyźnie pionowej. Konstrukcja uchwytu zapewnia większą wytrzymałość niż wcześniejsze rozwiązanie. Nowy uchwyt przedstawiony jest na poniższym gifie:

Nowa konstrukcja uchwytu

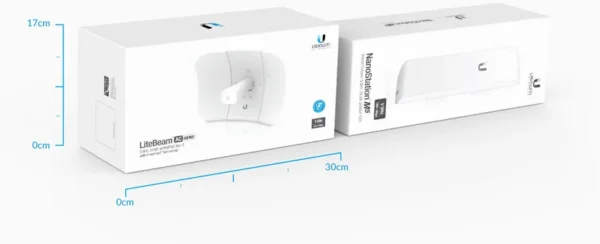

Wymiary

<

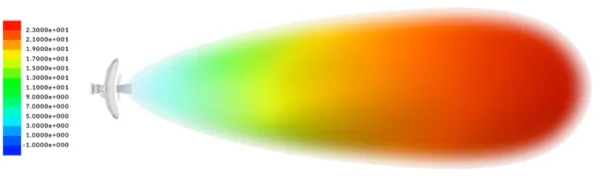

Zasięg

LiteBeam AC o mocy 23 dBi przeznaczona do połączeń długodystansowych, dzięki wykorzystaniu kierunkowego układu zapewnia zwiększoną odporność na zakłócenia.

Specyfikacja techniczna

• LITEBEAM 5AC GEN2:
• Częstotliwość pracy: 5150 – 5875 MHz (2412 – 2462 MHz – do konfiguracji)
• Zysk energetyczny: 23 dBi
• Procesor: MIPS 74 Kc
• Pamięć RAM: 64 MB DDR2
• Interfejs sieciowy: 1 gigabitowy port Ethernet 10/100/1000 Mb/s
• Napięcie wejściowe: 24 V (± 10%)
• Sposób zasilania: Pasywne PoE (piny 4, 5+; 7, 8-)
• Maksymalny pobór mocy: 7 W
• Zasilacz dołączony w zestawie: Zasilacz PoE 24 V, 0.3 A Gigabitowy port Ethernet
• Montaż: Na słupie
• Odporność na wiatr: Maks. 200 km/h
• Opór wiatru: 275 N przy 200 km/h
• Ochrona ESD/EMP: 24 kV
• Wymiary: 358×271,95×272,5 mm
• Waga: Bez uchwytu: 800 g Z uchwytem: 980 g
• Dopuszczalna temperatura pracy: Od -40 do 70 st. C
• Dopuszczalna wilgotność powietrza: 5%-95% niekondensująca
• Certyfikaty: CE, FCC, IC

• WŁAŚCIWOŚCI TRANSMISJI BEZPRZEWODOWEJ:
• Moc nadawcza:
• : Modulacja,Tx
• airMAX ac: Array,25 dBm
• 2x QPSK (1/2): 25 dBm
• 2x QPSK (3/4): 25 dBm
• 4x 16QAM (1/2): 25 dBm
• 4x 16QAM (3/4): 25 dBm
• 6x 64QAM (2/3): 25 dBm
• 6x 64QAM (3/4): 24 dBm
• 6x 64QAM (5/6): 23 dBm
• 8x 256QAM (3/4): 21 dBm
• 8x 256QAM (5/6): 21 dBm
• Czułość odbioru:
• : Modulacja,Rx
• airMAX ac: Array,-96 dBm
• 2x QPSK (1/2): -95 dBm
• 2x QPSK (3/4): -92 dBm
• 4x 16QAM (1/2): -90 dBm
• 4x 16QAM (3/4): -86 dBm
• 6x 64QAM (2/3): -83 dBm
• 6x 64QAM (3/4): -77 dBm
• 6x 64QAM (5/6): -74 dBm
• 8x 256QAM (3/4): -69 dBm
• 8x 256QAM (5/6): -65 dBm
