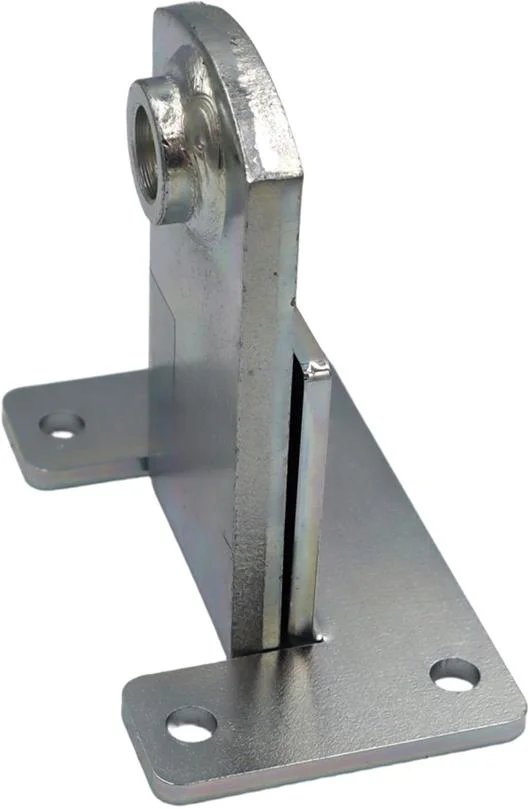

Uchwyty MOD.N/120/70 do napędów NICE WINGO

Uchwyty MOD.N/120/70 do napędów NICE WINGO

Przeznaczenie

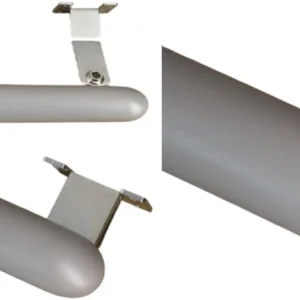

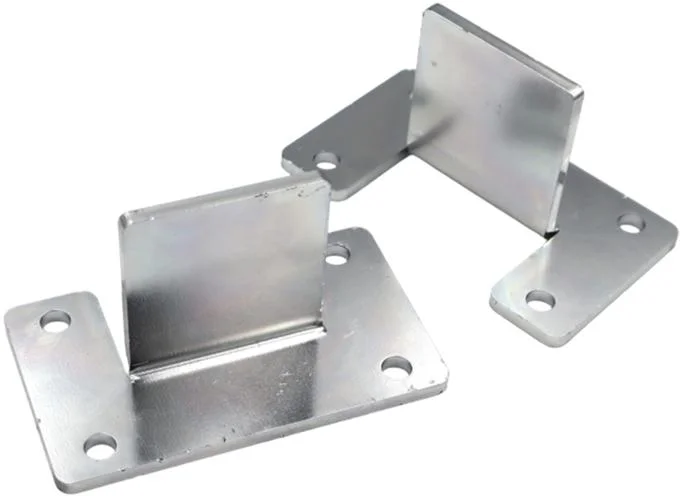

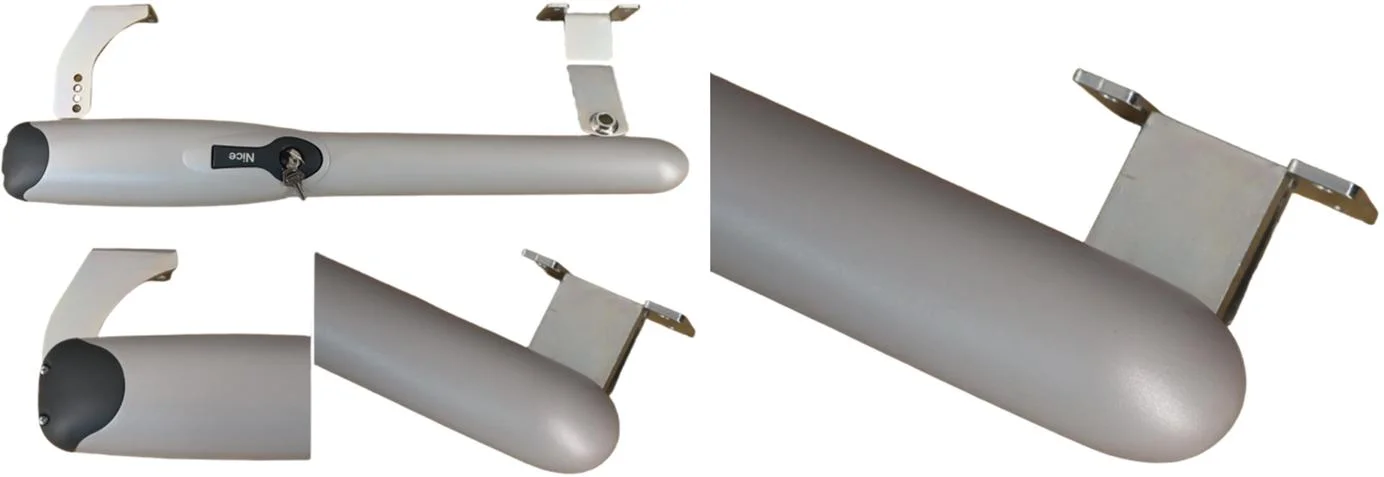

Komplet wzmocnionych uchwytów na skrzydła bramowe polskiej produkcji, pasujący do napędów NICE z serii WINGO

W zestawie znajduje się para (2szt.) uchwytów.

Specyfikacja techniczna:

• Model: MOD.N/120/70

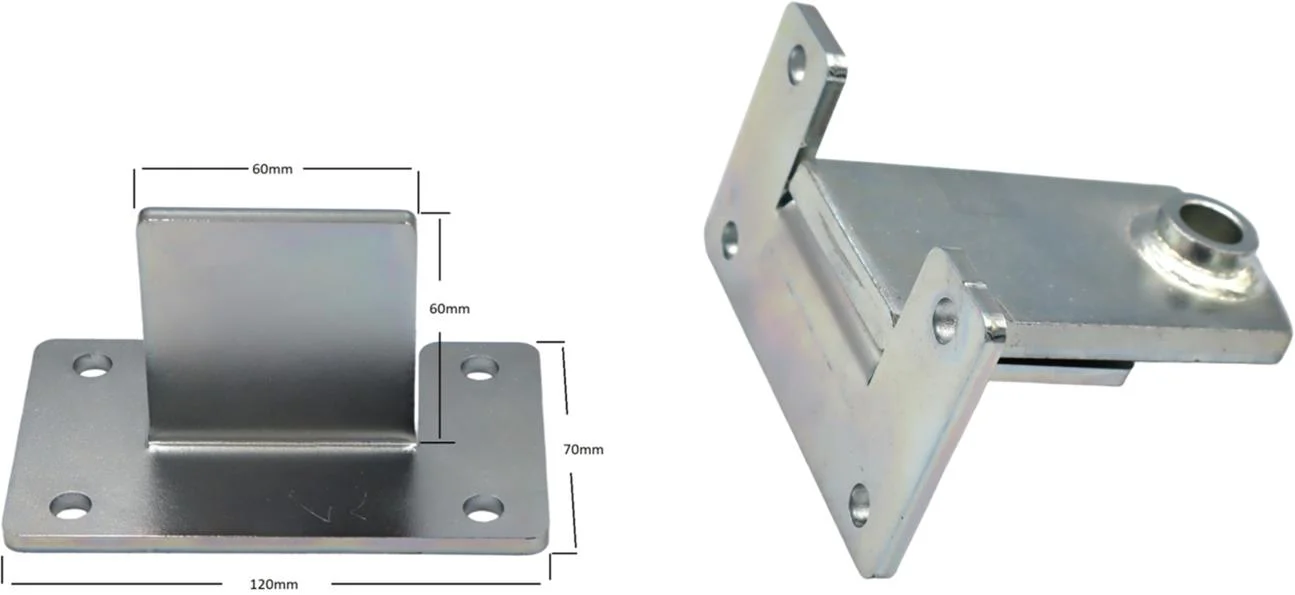

• Wymiary blachy montażowej: 120mm x 70mm.
• Kolor: Ocynk (srebrny)
• Wykonanie: Stal grubości 5mm
• Zabezpieczenie antykorozyjne: Ocynk
• Otwory do montażu w bramie: 9mm

Instrukcja montażu uchwytów Model: MOD.N/120/70 bez spawania

Uchwyty zostały zaprojektowane bez fabrycznych otworów montażowych, aby zapewnić maksymalną precyzję i eliminację luzów podczas instalacji. Aby uzyskać najlepszy efekt i zagwarantować stabilność połączenia, zalecamy następujący proces montażu:

• 1. Zamocuj uchwyt do bramy: Przed wierceniem otworów, co zapewni stabilność podczas kolejnych etapów. (chyba że posiadamy stabilne podłoże gdzie możemy zamocować oba elementy i zrobić otwory, wtedy te kroki można pominąć)
• 2. Wyreguluj odpowiednią długość elementu z zestawu napędu: poprzez wydłużenie lub ewentualne skrócenie)
• 3. Wykonaj otwory montażowe: Po zamocowaniu uchwytu, wywierć dwa otwory przelotowe. Rekomendowana średnica otworów to 8 mm lub 10 mm, w zależności od preferowanego rozmiaru śrub.
• 4. Skręć elementy: Po wywierceniu otworów, użyj odpowiednich śrub (8 mm lub 10 mm) i nakrętek, aby trwale połączyć uchwyt z bramą. Dokręć wszystkie elementy, aby zapewnić solidne i stabilne mocowanie.

Przestrzeganie powyższych kroków zapewni trwałe i bezluzowe połączenie, gwarantując optymalne działanie zamontowanego uchwytu.
