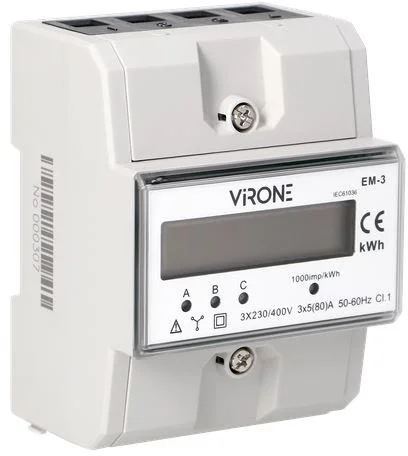

Wskaźnik zużycia energii 3 fazowy Virone EM-3

Wskaźnik zużycia energii 3 fazowy Virone EM-3

Przeznaczenie

Licznik VIRONE EM-3 z wbudowanym wyświetlaczem LCD służy do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych. Zmierzone zużycie energii wyświetlane jest w kWh.

Wskaźnik z łatwością można zamontować wszafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania. Pomiar energii przez długi czas, bez konieczności kalibracji. Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany dla układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 90 ms.

• Napięcie znamionowe: 230V / 50Hz
• Dokładność: klasa 1
• Liczba cyfr na wyświetlaczu: 6+2
• Normy: Dyrektywa EN50470-1/3, IEC62053-11, IEC62053-21
• Prąd bazowy: 5A
• Max. średnica przewodu: 35mm2
• Prąd maksymalny: 80A
• Prąd minimalny: 0,25A

• Typ: 3-fazowy
• Napięcie zasilania: 3x230V / 400V
• Natężenie prądu: 0,25-5(80)A
• Prąd rozruchowy: 0,02A
• Prąd min.: 0,25A
• Prąd bazowy: 5A
• Prąd maks.: 80A
• Klasa dokładności: 1
• Dokładność: 0,1kWh
• Częstotliwość pracy: 50Hz
• Ilość impulsów/1kWh: 800 imp/kWh
• Wyświetlacz: LCD 6+2 = 999999.99kWh
• Zużycie energii: ≤8VA ≤0.4W
• Temperatura pracy: -25~+55°C
• Sygnalizacja impulsów: czerwona dioda
• Wilgotność: Max: 75%
• Wyjście impulsowe: tak
• Szerokość impulsu: 90 ms
• Zakres napięcia wyjścia impulsowego: 12-27 VDC
• Prąd wyjścia impulsowego: ≤ 27 mA
• Wielotaryfowość: nie
• Ilość modułów: 4,3
• Materiał: PBT / PC
• Stopień ochrony IP: IP51
• Montaż: Na szynę DIN TH-35
• Maks. przekrój przewodów przyłączeniowych: 35 mm²
• Podtrzymanie pamięcią: EEPROM
• Wymiary (szer./wys./gł. [mm]): 76 / 100 / 65
