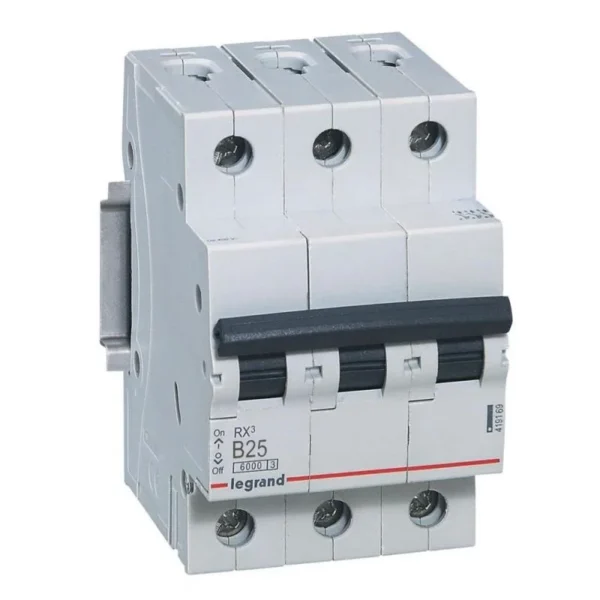

Wyłącznik nadprądowy 3P B 25A 6kA AC S303 B25 RX3, Legrand

Wyłącznik nadprądowy 3P B 25A 6kA AC S303 B25 RX3, Legrand

Prezentowany produkt jest wyłącznikiem instalacyjnym, zwanym również wyłącznikiem nadmiarowo-prądowym, wyłącznik nadprądowym, wyłącznikiem instalacyjnym typu DS nazywany też potocznie eską.

Jest elementem instalacji elektrycznej, który ma za zadanie przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczenia przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Specyfikacja

• Ilość biegunów – Trójbiegunowy
• Charakterystyka – B
• Napięcie znamionowe – 230/400 V prądu przemiennego
• Prąd znamionowy – 25 A
• Znamionowa zwarciowa zdolność łączeniowa – 6000 A
• Częstotliwość znamionowa –50 do 60 Hz
• Szerokość w modułach 17,5 mm – 3
• Montaż na szynie TH35
• Dźwignia załączająca w kolorze czarnym
• Zaciski wejściowe oraz wyjściowe tulejkowe maks. 35 mm2
• Zalecany moment dokręcenia wkrętów zacisków przyłączeniowych: 2,5 Nm (min. 2 Nm, maks. 3 Nm)
• Dostosowane do przyłączania szyn łączeniowych
• Stopień ochrony – IP2X
• Trwałość mechaniczna – 20 000 przestawień
• Trwałość łączeniowa – 10 000 łączeń

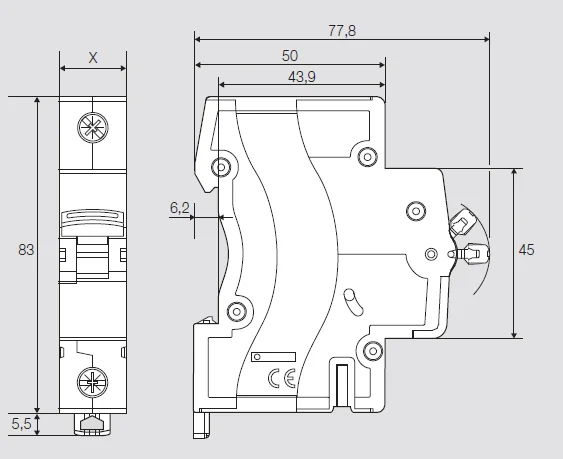

Wymiary

Szerokość wyłączników:

• Jednobiegunowy – x = 17,7mm
• Trójbiegunowy – x = 53,1mm
