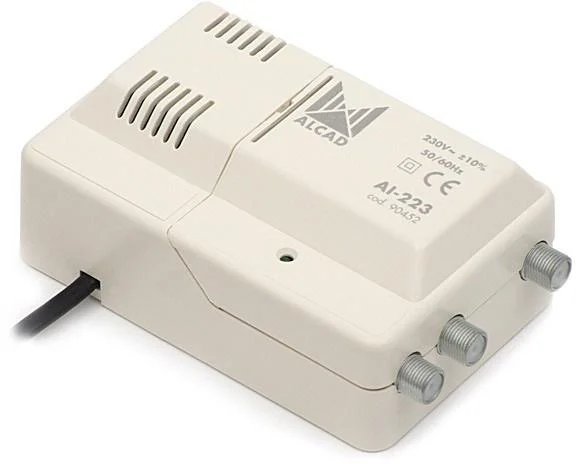

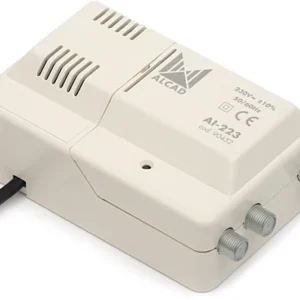

Wzmacniacz Alcad AL-223 VHF-UHF 1we/2wy szerokopasmowy

Wzmacniacz Alcad AL-223 VHF-UHF 1we/2wy szerokopasmowy

Przeznaczenie

Wzmacniacz AI-223 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału z telewizji kablowej lub instalacji zbiorczej do kilku odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 86 – 862 MHz. Ze względu na brak luk w paśmie pracy, wzmacniacz może być wykorzystywany w każdej sieci kablowej. Może być także stosowany do rozprowadzania sygnałów z instalacji zbiorczej.

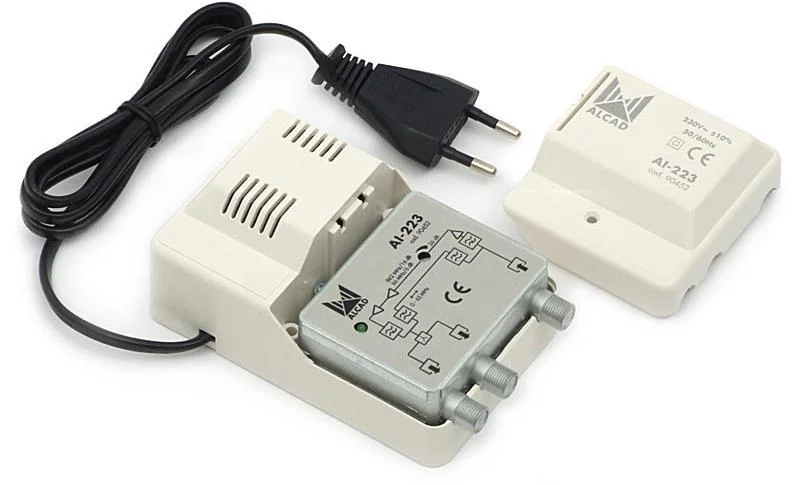

Opis

Regulacja wzmocnienia połączona jest z korekcją charakterystyki tłumienia kabla. Wzmacniacz posiada pasywny kanał zwrotny KZ 0 – 65 MHz, co pozwala na podłączenie do niego modemu kablowego. Możliwe jest użycie go w instalacjach wykorzystujących przewodowe przedłużacze pilota np. Power Link.

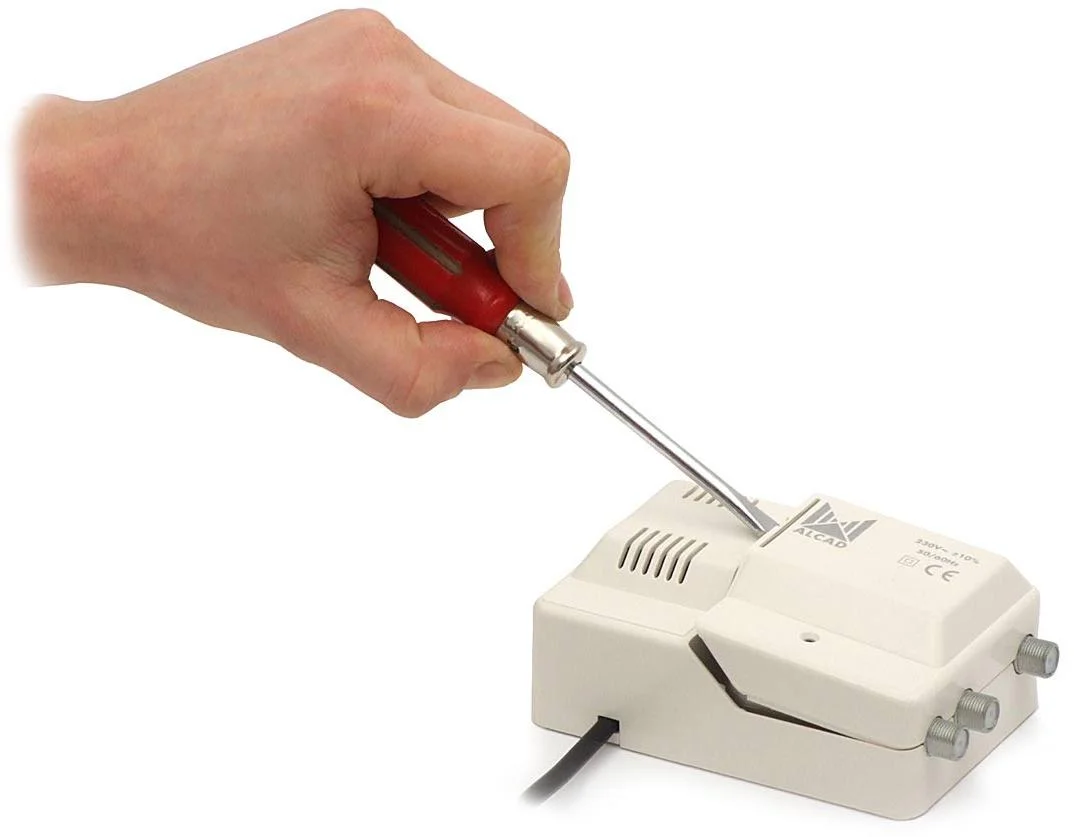

Bezpieczeństwo podczas użytkowania wzmacniacza

Wzmacniacze AI-221 i AI-223 są zasilane z wbudowanego zasilacza stabilizowanego. Nie są przeznaczone do pracy w otwartej przestrzeni. Nie mogą być montowane w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie.

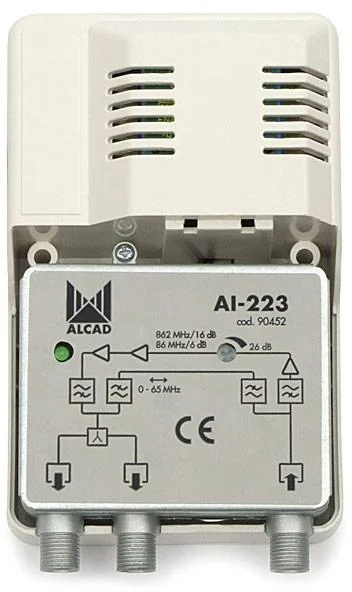

Specyfikacja techniczna

• Kod: R90452
• Typ: AI-223
• Wyjścia: 2
• Zakres częstotliwości [MHz]: 0 – 65 (kanał zwrotny), 86 – 862 (VHF/UHF)
• Wzmocnienie [dB]: -5,5±1 (kanał zwrotny), 25±1 (VHF/UHF)
• Regulacja wzmocnienia [dB]: 15 / 10 (VHF/UHF)
• Poziom wyjściowy [dBμV]: 105 DIN45004B
• Współczynnik szumów [dB]: < 6
• Tłumienie odbić [dB]: > 10
• Zasilanie [V]: 230±10% 50/60 Hz
• VA: 5,5

W skład zestawu wchodzi:

• Wzmacniacz Alcad AL-223
