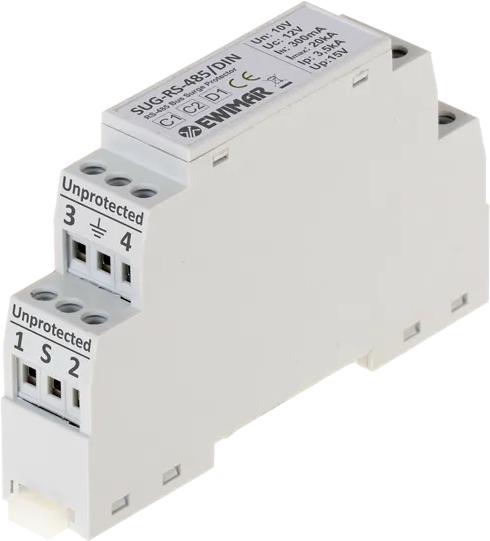

Zabezpieczenie przeciwprzepięciowe do RS-485 EWIMAR SUG-RS485/DIN

Zabezpieczenie przeciwprzepięciowe do RS-485 EWIMAR SUG-7 / RS-485

SUG-RS485/DIN przeznaczony jest do zabezpieczenia magistrali RS-485 przed przepięciami, wywołanymi wyładowaniami atmosferycznymi oraz różnicami potencjałów.

Nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić interfejsy RS-485 przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.

Struktura składa się ze stopni ucinających i ograniczających napięcie oraz ograniczający prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach.

Wbudowany dodatkowy obwód ochronny ekranu przewodu, może być uziemiony pośrednio przez element gazowy GDT lub bezpośrednio do ziemi. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.

Zabezpieczenie przeciwprzepięciowe przeznaczone jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.

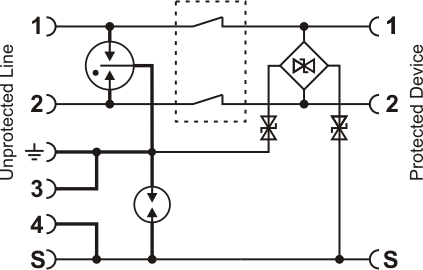

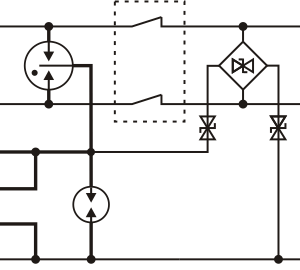

Uproszczony schemat wewnętrzny.

W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie produktów zabezpieczających na dwóch końcach linii transmisyjnej oraz prawidłowe ich uziemienie.

Właściwe wykorzystanie produktu do zabezpieczenia przepięciowego magistrali RS-485.

Skrócona specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Ilość chronionych torów

3Złącze wejściowe / wyjścioweŚruboweNapięcie znamionowe DC (Un)

10VNapięcie maksymalne DC (Uc)

12VNapięcie maksymalne AC (Uc)8VPrąd znamionowy (In)

300mAC1: Prąd wyładowczy linia-linia 8/20µs (In)

0,5kAC2: Prąd wyładowczy linia-ziemia 8/20µs (In)10kAC2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)20kAD1: Maksymalny prąd piorunowy 10/350µs (Iimp)

3,5kAPoziom ochrony 1kV/μs (linia-linia) Up15V DCRezystancja szeregowa

7Ω / linięWymiary17,5 x 90 x 57 (mm)Sposób montażuSzyna TH (DIN) 35mmSposób uziemieniaPrzewódZajętość szyny

1 modułSzczelność obudowyIP20Temperatura pracy-40ºC~80ºC
