Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro
126,62 zł
Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro
Model: PTF-51-ENG/PoE/Micro
Specyfikacja techniczna
Specyfikacja technicznaNAZWA PARAMETRUWARTOŚĆLinia danychIlość kanałów1Zgodność z okablowaniem100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6Złącze wejściowe (przewód)Gniazdo RJ-45Złącze wyjściowe (urządzenie)Przewód z wtykiem RJ-45Napięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP C38V (po zadziałaniu MOSFET)Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp600AChronione Linie1-2, 3-6Pojemność (linia-linia) @1MHz6-15pFElement odsprzęgającyBezpiecznik MOSFETRezystancja szeregowa6Ω / linięPrąd znamionowy IN300mA / linięLinia PoENapięcie znamionowe DC (linia-linia) UN58V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP C393VPrąd wyładowczy (8/20µS, linia-linia) Iimp C3600AChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Cechy wspólneWymiary56 x 31 x 27.5 (mm) – tylko obudowaZastosowanieWewnątrzSposób montażuWolnostojącySzczelność obudowyIP54Temperatura pracy-30ºC~60ºC
Złoty polski (zł) - PLN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro
Opis
PTF-51-ENG/PoE/Micro to nowy miniaturowy ogranicznik przeciwprzepięciowy, wykorzystujący rozwiązanie Extreme No Ground. Przeznaczony jest do ochrony sieci LAN znajdujących się wewnątrz budynków, gdzie występuje problem z doprowadzeniem linii uziemiającej PE do poszczególnych punktów kamerowych lub innych urządzeń końcowych LAN. Współpracuje z sieciami LAN 10-BaseT oraz 100-BaseT, opartymi na przewodach UTP 5 lub 6 kategorii.
Małe wymiary oraz wbudowany przewód z wtykiem RJ45, umożliwiają łatwe podłączenie oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Indywidualnie chroni każdą parę transmisyjną, przed przepięciami indukującymi się wewnątrz poszczególnych par oraz w poszczególnych zespołach par, wykorzystywanych do zasilania PoE.
Do uzyskania pełnej skuteczności ogranicznika serii ENG, konieczne jest zastosowanie ogranicznika minimum serii PRO po drugiej stronie przewodu (w wersji 1-kanałowej lub wielokanałowej) i zapewnienie mu odpowiedniego uziemienia.
Dzięki zastosowaniu technologii MOSFET, zabezpieczenie PTF-51 3-krotnie skuteczniej eliminuje powstające przepięcia wewnątrz linii transmisyjnych i ma mniejszą podatność na uszkodzenia w wyniku długotrwałych prądów udarowych.
Specjalny układ połączeń, chroni urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE powyżej 58V, w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Wewnątrz ogranicznika linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN 100Base-T wykorzystuje je wyłącznie do zasilania PoE.
Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN.

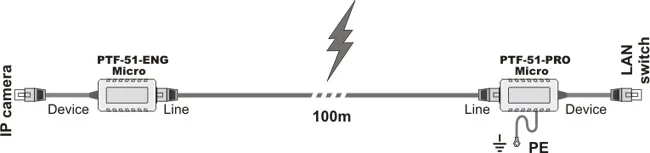

Przykłady prawidłowych instalacji bez stosowania uziemienia po stronie kamer

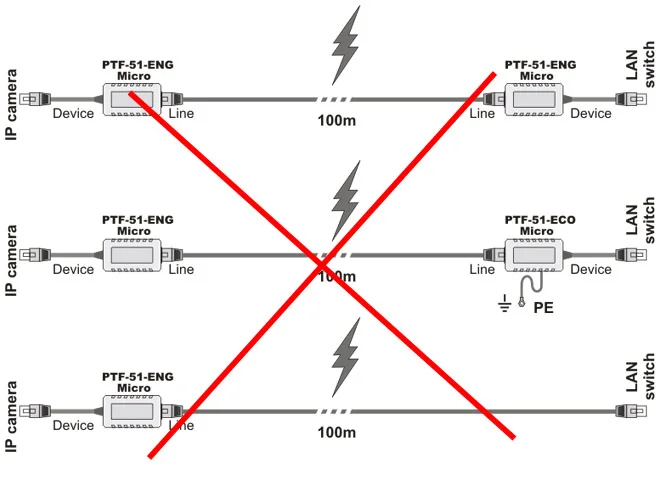

Przykłady prawidłowych niezalecanych konfiguracji dla ogranicznika w wersji ENG
Specyfikacja techniczna
| Specyfikacja techniczna | |
| NAZWA PARAMETRU | WARTOŚĆ |
| Linia danych | |
| Ilość kanałów | 1 |
| Zgodność z okablowaniem | 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Przewód z wtykiem RJ-45 |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V (po zadziałaniu MOSFET) |
| Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp | 600A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP C3 | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 | 600A |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Cechy wspólne | |
| Wymiary | 56 x 31 x 27.5 (mm) – tylko obudowa |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Wolnostojący |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
Dane techniczne
| Marka | EWIMAR |
| Indeks | 24562 |
| Model | PTF-51-ENG/PoE/Micro |
| Gwarancja dla firm | 36 miesięcy |
| Gwarancja | 36 miesięcy |
| Waga | 0.3 kg |
| Ilość kanałów | 1.00 szt. |
| Wymiary w mm (sz. x wys. x gł.) | 56 x 31 x 27.5 (mm) |
| Typ złącza | RJ45 |
| Zabezpieczana linia | LAN |
Informacje dodatkowe
| Waga | 0,3000 kg |
|---|---|
| Producent | EWIMAR |
| Ilość kanałów | 1 |
| Typ złącza | RJ45 |
| Wymiary w mm (sz. x wys. x gł.) | 56 x 31 x 27.5 (mm) |
| Zabezpieczana linia | LAN |
