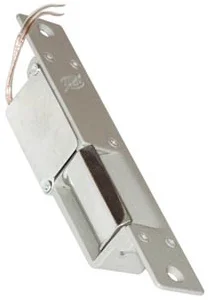

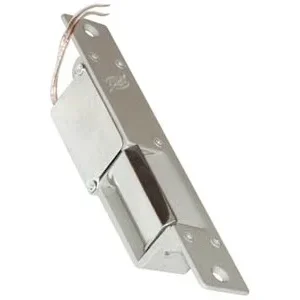

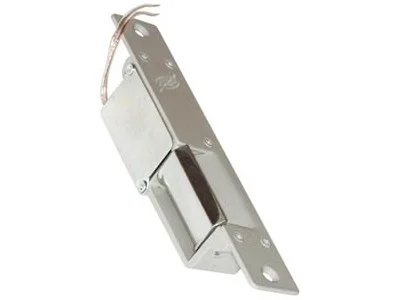

ZACZEP ELEKTRA R2 WĄSKI PRAWY; 1340

Zmiany konstrukcyjne spowodowały zmniejszenie głębokości w stosunku do zaczepu R1, co umożliwiło wmontowanie zaczepu do węższych ościeżnic. Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Do montażu nie jest wymagany dodatkowy szyld. Zamontowany zaczep elektromagnetyczny należy chronić przed wpływami atmosferycznymi – wilgocią oraz zamalowaniem farbą. Montować cewką do góry zgodnie z oznaczeniem na korpusie: L – drzwi lewe, P – drzwi prawe. Zaczepy dostępne są w kolorze farby stalowa jasna.

Wersja zaczepu: prawa, podstawowa – umożliwia odblokowanie drzwi po podaniu napięcia na cewkę.

SPECYFIKACJA

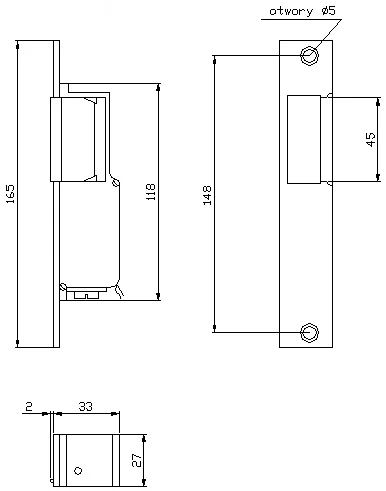

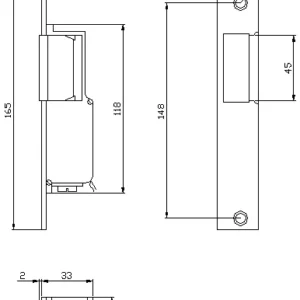

• Wymiary zewnętrzne obudowy: 27 x 33 x 118 mm
• Masa: 0,25 kg
• Dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• Dopuszczalne obciążenie drzwi działające na zaczep: 2500 N (250 kG)
• Napięcie znamionowe U: 10 ą 2V * 24 ą 2V **
• Natężenie I: AC 340-540mA DC 630-940mA
• Dopuszczalny czas nieprzerwanej pracy: 30 min.

* pozwala zastosować transformator dzwonkowy ** w wykonaniu specjalnym

Określanie drzwi lewych/prawych: Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy!

OPIS

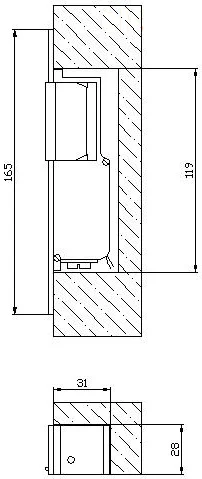

Zaczep R2 lewp przeznaczony jest do zdalnego otwierania drzwi i furtek prawych oraz dwuskrzydłowych, przy współpracy z języczkiem zamka drzwi. Wykonany jest ze stopów aluminium, pokryty lakierem proszkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 28x31x119 mm. Praca zaczepu charakteryzuje się cichym brzęczeniem.
