ZACZEP ELEKTRA R4 BEZ BLOK. REWERSYJNY 12V DC; 3415

ZACZEP – RYGIEL ELEKTROMAGNETYCZNY
ELEKTRA R4 REWERSYJNY

OPIS

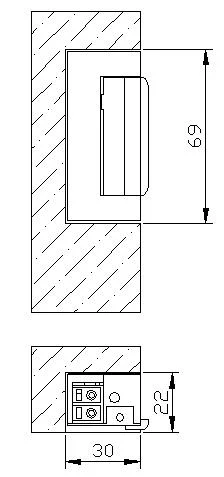

Zaczep R4 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem apadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 22x30x69 mm . Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi.

Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych.Zaczep R4 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych.Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Działanie odwrotne – wersja rewersyjna – zaczep w stanie beznapięciowym jest odblokowany. Po podaniu napięcia dźwigienka zaczepu blokuje zapadkę. Stosowane są głównie w pomieszczeniach użytku publicznego, gdzie przepisy przeciwpożarowe i BHP narzucają warunek odblokowania drzwi przy zaniku napięcia np. szkoły, kina, biura itp.

Praca zaczepu charakteryzuje się cichym brzęczeniem. Po podłączeniu do prądu stałego brzęczenie zanika. Podłączenie pod prąd zmienny spowoduje nieprzerwane brzęczenie. Brzęczenie likwiduje zastosowanie układu prostowniczego – do nabycia w zestawie z zaczepem.

SPECYFIKACJA TECHNICZNA

• wymiary zewnętrzne obudowy: 21 x 29 x 67 mm
• masa: 0,16 kg
• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• napięcie znamionowe U: 11 ± 1V * DC 11 ± 1V * AC (wymaga dodatkowo zamówienia układu prostowniczego)
• natężenie I: AC 210-270mA DC 250-300mA
• dopuszczalny czas nieprzerwanej pracy: nieograniczony
• zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu

* pozwala zastosować transformator dzwonkowy
