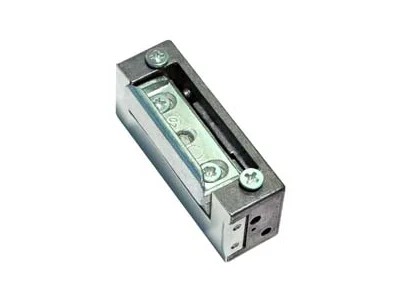

ZACZEP ELEKTRA R4 Z PAMIĘCIĄ WEWNĘTRZNĄ SYMETRYCZNY

NAJWAŻNIEJSZE CECHY

• małe wymiary
• montaż zarówno do drzwi lewych jak i prawych
• funkcja pamięci wewnętrznej
• odpornych na korozję, a więc może być instalowany na zewnątrz budynków.
• zasilanie 12V

OPIS

Zaczep R4 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 22x30x69 mm.

Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R4 można montować ze standardowymi szyldami firmy „Elektra Plus”.

Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R4 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

WERSJA ZACZEPU

Z pamięcią wewnętrzną – funkcja pamięci wewnętrznej działa na wewnętrznym elemencie sprężynkowym, która nie wymaga precyzyjnego ustawienia zaczepu w stosunku do języka drzwi. Funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep „pamięta” go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi „kasujemy” pamięć, wówczas zaczep wraca do stanu pierwotnego.

Funkcję tę możemy wykorzystać gdy:

• chcemy opuścić pomieszczenie bez użycia klucza lub klamki,
• gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem,
• proces wchodzenia przeciąga się w czasie.

UWAGA!

Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również.

Praca zaczepu charakteryzuje się cichym brzęczeniem.

SPOSÓB MONTAŻU

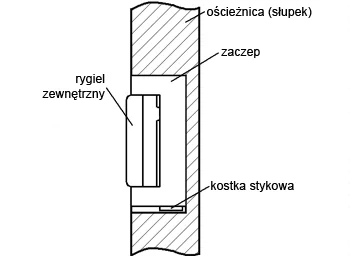

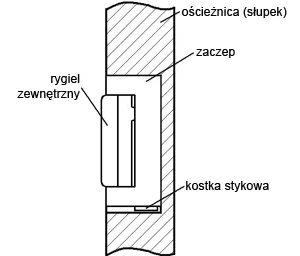

1. W przygotowany otwór w ościeżnicy (słupku) wstawić zaczep kostką stykową skierowaną ku dołowi (rysunek).
2. Podłączyć zaczep i sprawdzić jego działanie.
3. Wyregulować luz drzwi ryglem zewnętrznym.
4. Sprawdzić działanie pamięci poprzez chwilowe podanie napięcia. Po ustaniu impulsu elektrycznego drzwi powinny dać się jednorazowo otworzyć. Po zamknięciu drzwi powinny być ponownie zablokowane.

Zaczep z pamięcią wewnętrzną należy montować cewką ku dołowi

SPECYFIKACJA TECHNICZNA

• wymiary zewnętrzne obudowy: 21 x 29 x 68 mm
• masa: 0,16 kg
• maksymalna masa zaczepu z szyldem: 0,37 kg
• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
• napięcie znamionowe U: 10 ± 2V *
• dopuszczalny czas nieprzerwanej pracy: 30 min.
• zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
• *pozwala zastosować transformator dzwonkowy:

POBÓR PRĄDU

• Napięcie U: 8V,10V,12V,8V,10V,11V,12V
• Wersja zaczepu: Prąd zmienny (AC) [mA],Prąd stały (DC) [mA]
• R4-12.30: 280,360,530,440,560,610,660
