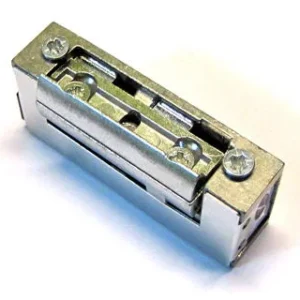

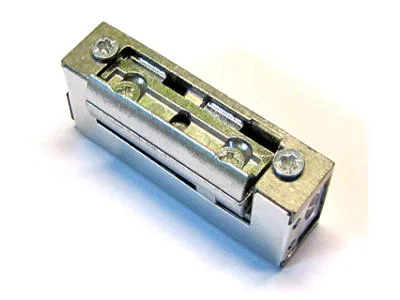

ZACZEP ELEKTRA R5 BEZ BLOK. SYMETR. wąski 16,5mm; 9119
63,99 zł
ZACZEP ELEKTRA R5 BEZ BLOK. SYMETR. wąski 16,5mm; 9119
Model: R5-12.10
NAJWAŻNIEJSZE CECHY
- R5 dostosowany jest do współpracy z drzwiami z profili aluminiowych i PVC
- zaczep jest symetryczny, jeden model do drzwi lewych i prawych
- specjalna konstrukcja rygla umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnic
PRZEZNACZENIE
Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym
SPECYFIKACJA

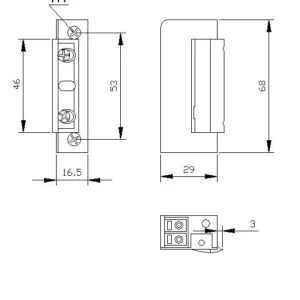

- wymiary zewnętrzne obudowy: 16,5 x 29 x 67 mm
- masa: 0,13 kg
- maksymalna masa zaczepu z szyldem: 0,34 kg
- dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
- dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
- napięcie znamionowe U: 10 ± 2V *
- dopuszczalny czas nieprzerwanej pracy: 30 min.
- zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
- * pozwala zastosować transformator dzwonkowy
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis

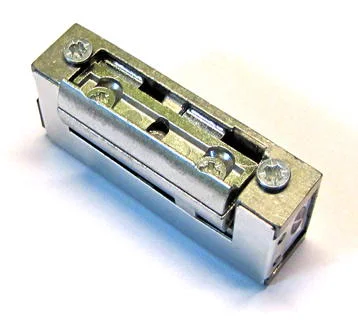

ZACZEP ELEKTRA R5 SYMETRYCZNY WĄSKI 16,5 MM
NAJWAŻNIEJSZE CECHY
- R5 dostosowany jest do współpracy z drzwiami z profili aluminiowych i PVC
- zaczep jest symetryczny, jeden model do drzwi lewych i prawych
- specjalna konstrukcja rygla umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnic
PRZEZNACZENIE
Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym
OPIS

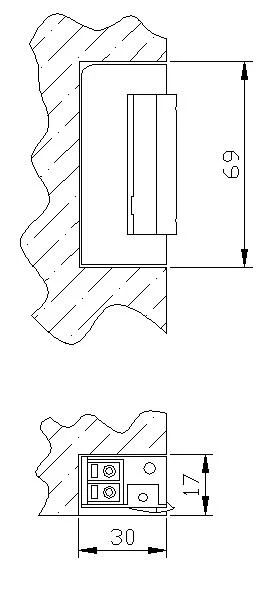

Zaczep R5 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych i prawych oraz dwuskrzydłowych. Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym. Przeznaczony do stosowania, tam gdzie możliwe jest wykonanie gniazda o wymiarach 17x30x69 mm. Aby dostosować zaczep R5 do współpracy z drzwiami z profili aluminiowych i PVC zmniejszono wysokość zaczepu elektromagnetycznego z 21 mm w wersji R4 na 16,5 mm w R5. Przesunięcie osi obrotu rygla w dół pozwoliło uzyskać efekt obwodowego ruchu rygla , co umożliwia montaż zaczepu elektromagnetycznego przy mniejszym podcięciu ościeżnicy. Zaletą zaczepu są małe wymiary, symetryczność, dzięki której odmiana może być montowana zarówno do drzwi lewych jak i prawych oraz większa pewność działania nawet w przypadku wykrzywionej futryny lub spaczonych drzwi. Zaczep R5 można montować ze standardowymi szyldami firmy „Elektra Plus”. Symetryczna konstrukcja oraz małe wymiary umożliwiają zastosowanie go do systemu bram przesuwnych. Zaczep R5 może współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozję, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
WERSJA ZACZEPU
Podstawowa – umożliwia odblokowanie drzwi po podaniu napięcia na cewkę. Praca zaczepu charakteryzuje się cichym brzęczeniem.
SPECYFIKACJA

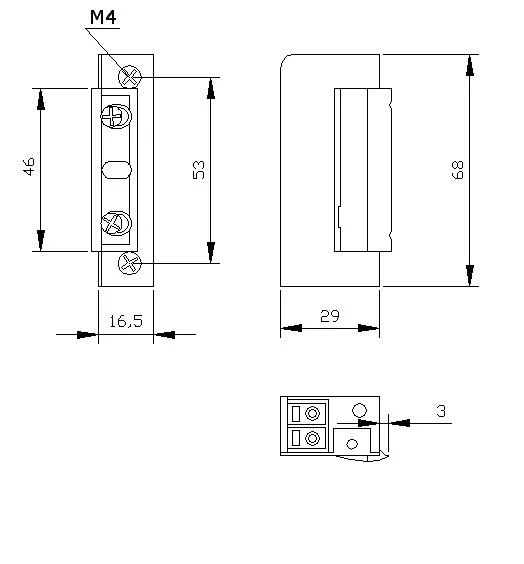

- wymiary zewnętrzne obudowy: 16,5 x 29 x 67 mm
- masa: 0,13 kg
- maksymalna masa zaczepu z szyldem: 0,34 kg
- dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)
- dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)
- napięcie znamionowe U: 10 ± 2V *
- dopuszczalny czas nieprzerwanej pracy: 30 min.
- zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu
- * pozwala zastosować transformator dzwonkowy
| Marka | ELEKTRA-PLUS |
| Indeks | 9119 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | Elektra Plus – Maciej Połczyński |
| GPSR – adres | Grudzieniec 66, Poznań, 60-601 |
| Model | R5-12.10 |
| Gwarancja dla firm | 24 miesiące |
| Gwarancja | 24 miesiące |
| Obsługa nagrywania na kartach pamięci | Nie |
| Funkcja pentaplex | Nie |
| Sekwencja | Nie |
| eSata | Nie |
| RS232 | Nie |
| Waga | 0.14 kg |
| Rodzaj montażu | Symetryczny |
| Wymiary zaczepu | 16,5 x 29 x 67 mm |
| Wymiary zwory | – |
| Wymiary płytki | – |
| Napięcie zasilania Zaczepu i zwory | 10 ± 2V |
| Pobór prądu dla 12V | 500mA AC / 600mA DC |
| Pobór prądu dla 24V | – |
| Maksymalny nacisk na drzwi | 180 kg |
| Zasilanie: | 10-30V DC |
Informacje dodatkowe
| Waga | 0,1400 kg |
|---|---|
| Producent | ELEKTRA-PLUS |
| Napięcie zasilania Zaczepu i zwory | 10 ± 2V |
| Niskoprądowy | Tak |
| Pamięć | Nie |
| Pobór prądu dla 12V | 500mA AC / 600mA DC |
| Pobór prądu dla 24V | – |
| Przeciwpożarowy | Nie |
| Rodzaj montażu | Symetryczny |
| Rodzaj zaczepu | Standardowy (NC) |
| Sygnalizacja (wyjście NO/NC) | Nie |
| Szerokość | 16.5 mm |
| Wyłącznik | Nie |
| Wymiary płytki | – |
| Wymiary zaczepu | 16,5 x 29 x 67 mm |
| Wymiary zwory | – |
| Wyślizg | Nie |
| Wzmocniona sprężyna | Nie |
| Zasilanie: | 10-30V DC |
| EAN | 5907438279778 |
