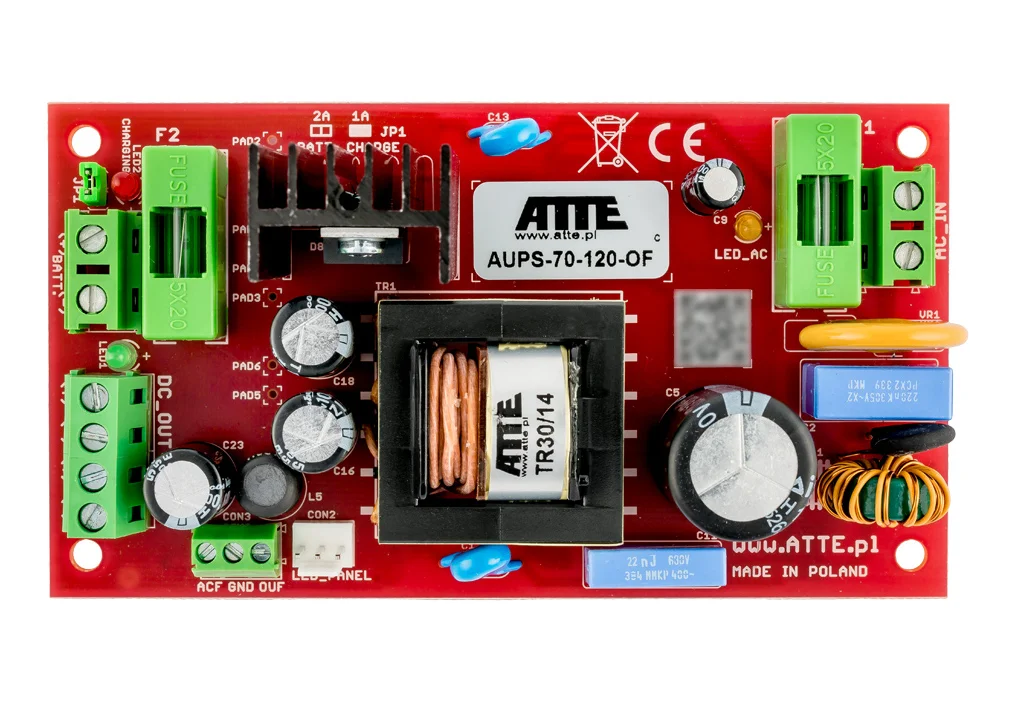

Model: AUPS-70-120-OF

Przeznaczenie

Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.

Najważniejsze cechy

• kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
• centralne buforowanie zasilania
• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
• łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm

Specyfikacja techniczna

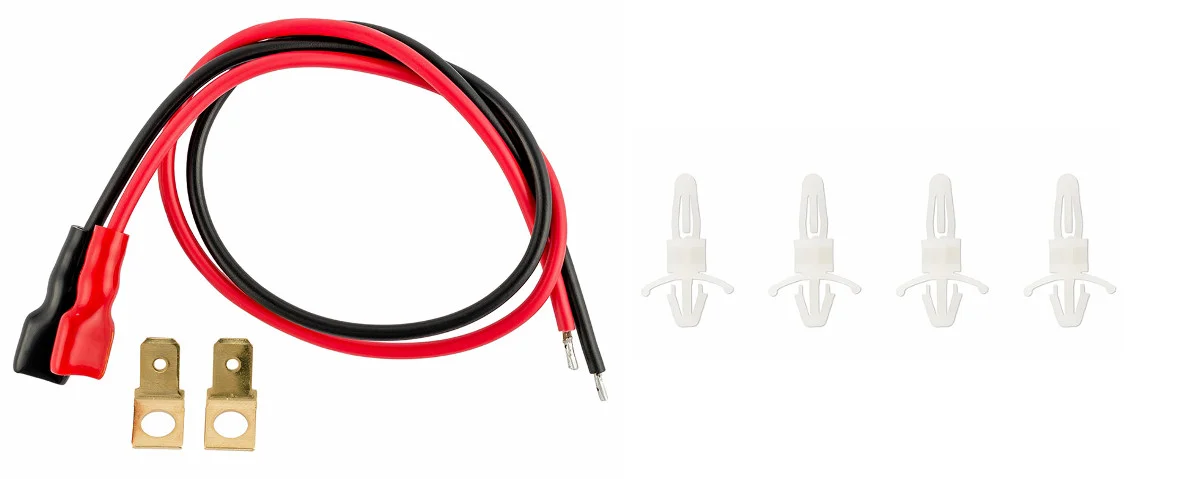

Akumulator1 x akumulator żelowy lub AGM 12V / 7…18AhNapięcie wyjściowe12 VDC +/-15%Prąd wyjściowy6AMoc zasilacza72 WSprawność90% @70 WNapięcie wejściowe190 … 260 VAC, 50HzPrąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15AZabezpieczenie wyjścia zasilaczaZasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3AZabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotemSygnalizacjaLED1 (żółta) – obecność napięcia sieciLED2 (zielona) – obecność napięcia wyjściowegoLED3 (czerwona) – ładowanie akumulatoraWyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatoraKonstrukcja obudowyBrak – moduł do zabudowyMontażZatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mmTemperatura pracy-10 … +40°CWymiary65 x 118 x 45 mmWaga0,14 kg
