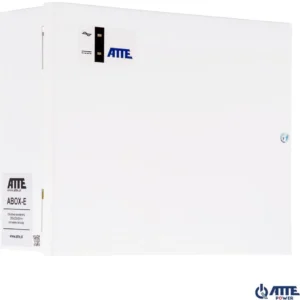

Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-E

Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-E

Model: AUPS-70-120-E

Przeznaczenie

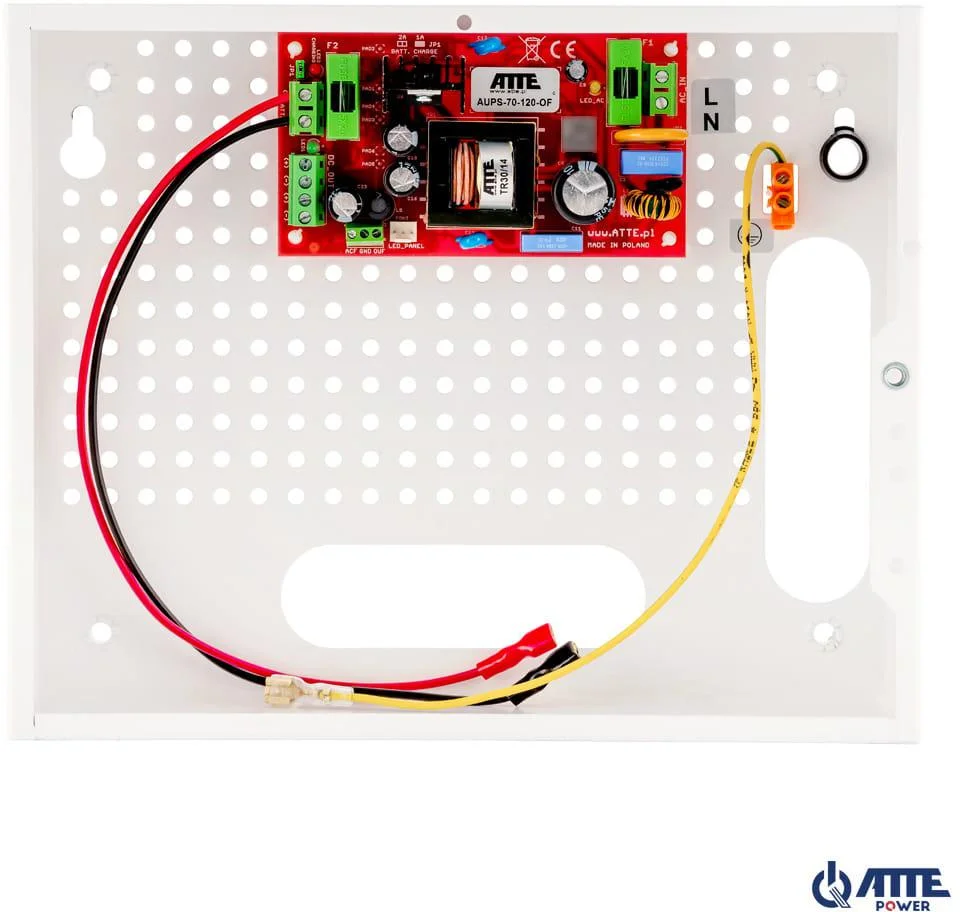

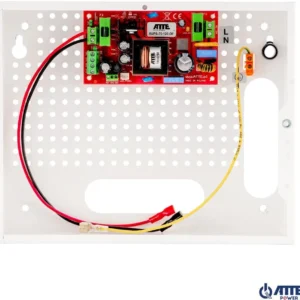

Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

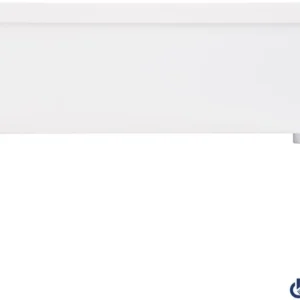

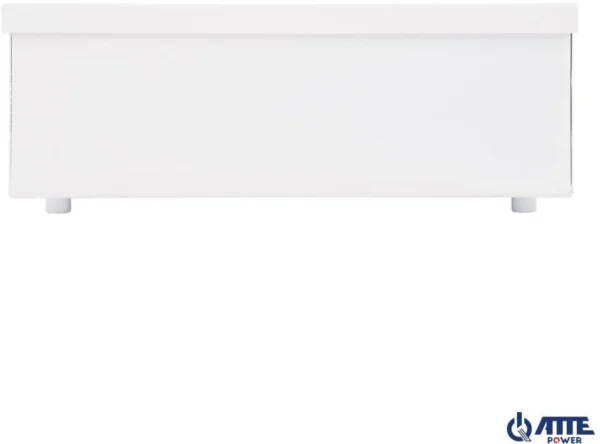

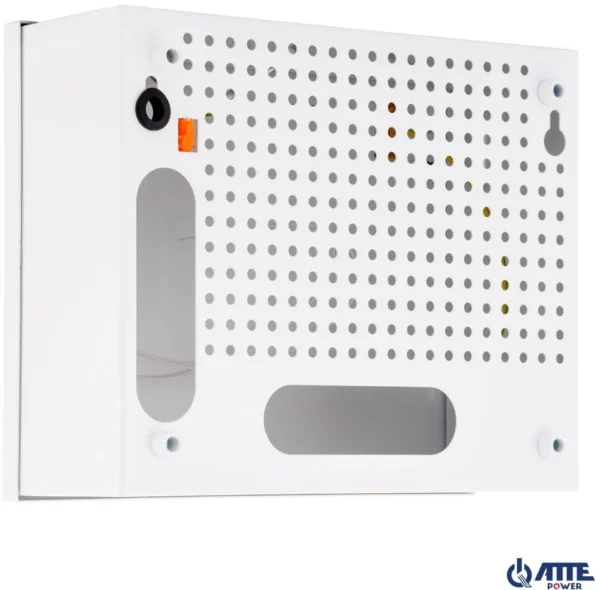

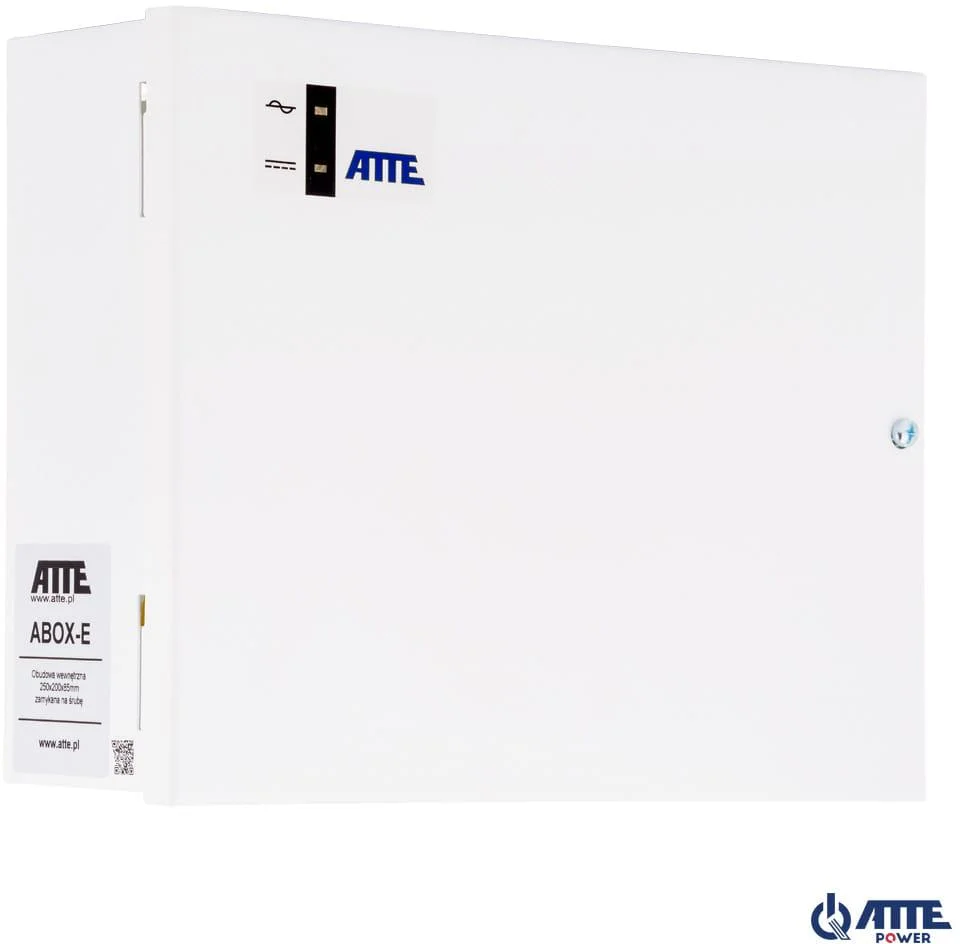

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Najważniejsze cechy

• kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
• centralne buforowanie zasilania
• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
• łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm

Specyfikacja techniczna

Akumulator1 x akumulator żelowy lub AGM 12V / 7AhNapięcie wyjściowe12 VDC +/-15%Prąd wyjściowy6AMoc zasilacza72WSprawność90% @70 WNapięcie wejściowe190 … 260 VAC, 50HzPrąd ładowania akumulatora1 A lub 2 A (wybierane zworą JP1)Zabezpieczenie wejścia zasilaczaBezpiecznik topikowy zwłoczny 3,15AZabezpieczenie wyjścia zasilaczaZasilanie sieciowe:Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza)Praca z akumulatora:Bezpiecznik topikowy 6,3AZabezpieczenie obwodu akumulatoraPrzed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 6,3APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotemSygnalizacjaLED1 (żółta) – obecność napięcia sieciLED2 (zielona) – obecność napięcia wyjściowegoLED3 (czerwona) – ładowanie akumulatoraWyjścia techniczneOUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)Uruchomienie przy braku zasilania ACSamoczynne uruchomienie zasilacza po podłączeniu akumulatoraKonstrukcja obudowyObudowa ABOX-EMateriał obudowy – blacha stalowa 0,8 mmObudowa malowana na kolor białyZamontowany tamper otwarciaDystans do ścianyMontażOtwory montażowe 6 mm, możliwości zawieszeniaStopień ochronyIP20Temperatura pracy-10 … +40°CWymiary250 × 200 × 85 mmWaga1,44 kg
