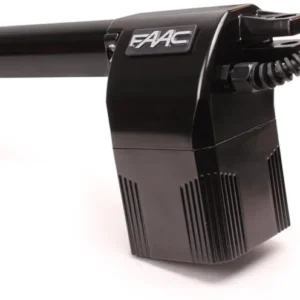

Zestaw Alfa Long FDS – FAAC 414 do 10m bram dwuskrzydłowych

Zestaw Alfa Long FDS – FAAC 414 do 10m bram dwuskrzydłowych

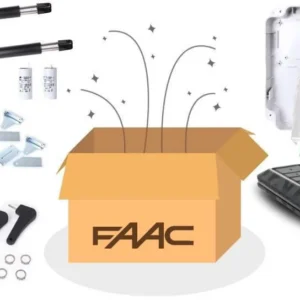

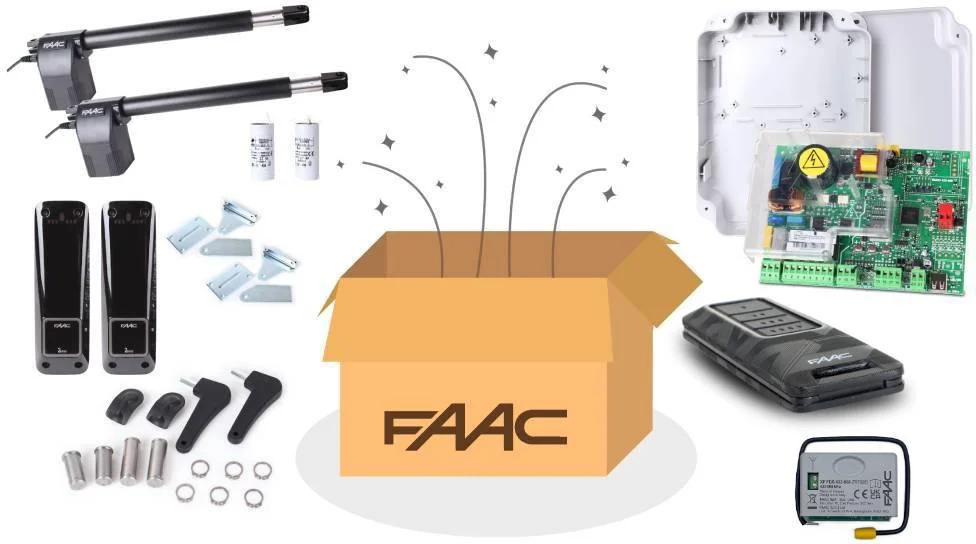

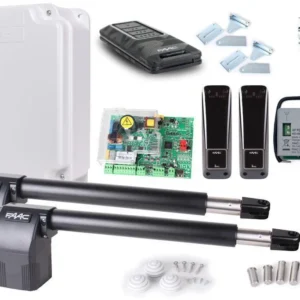

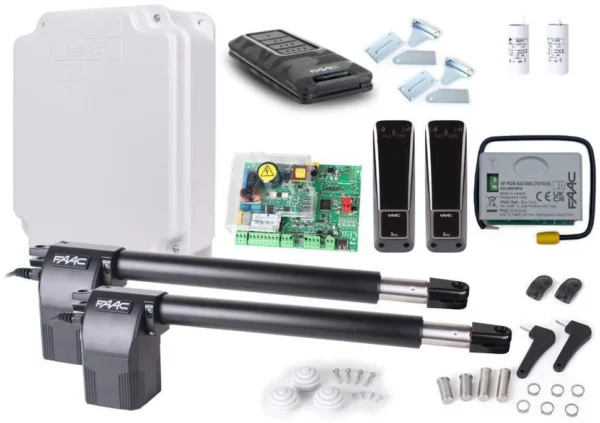

W skład zestawu wchodzi

• Zestaw dwóch siłowników FAAC 414 LONG

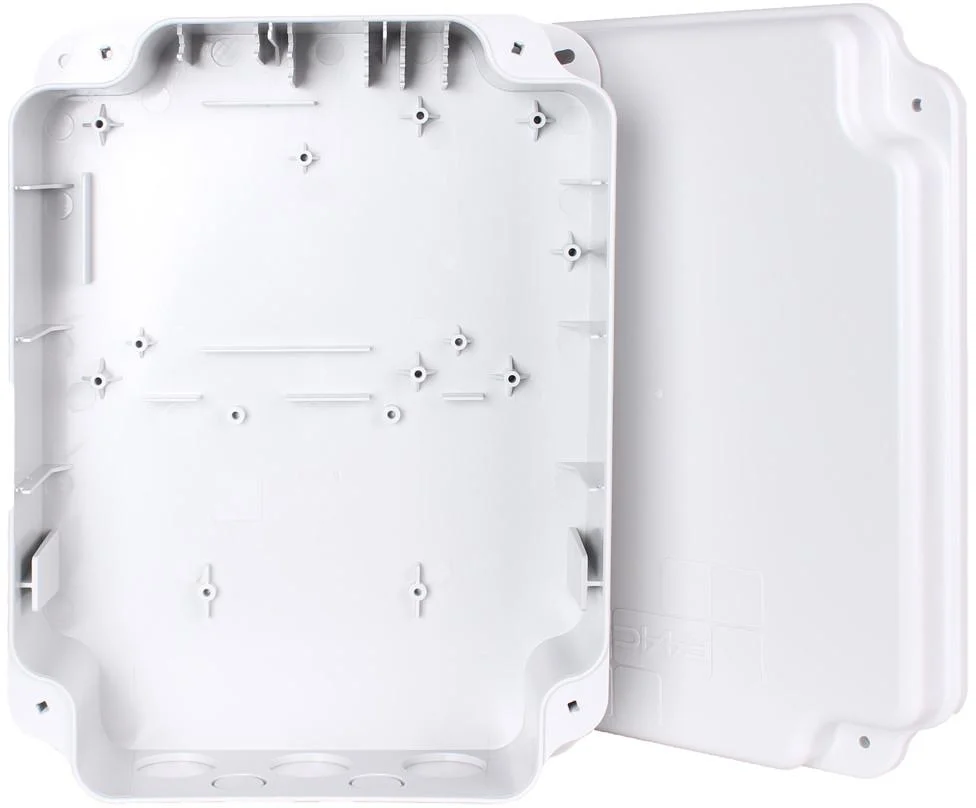

• Obudowa do centrali
• Centrala sterująca E045S

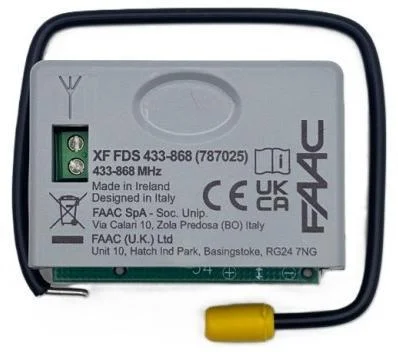

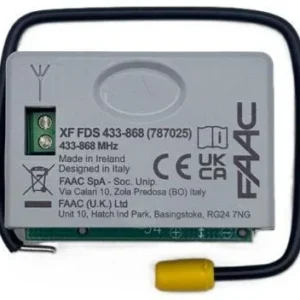

• Moduł radiowy XF FDS
• 1 szt. pilota XT4 FDS LR
• Para fotokomórek XP20BD
• 2szt. kondensator rozruchowy

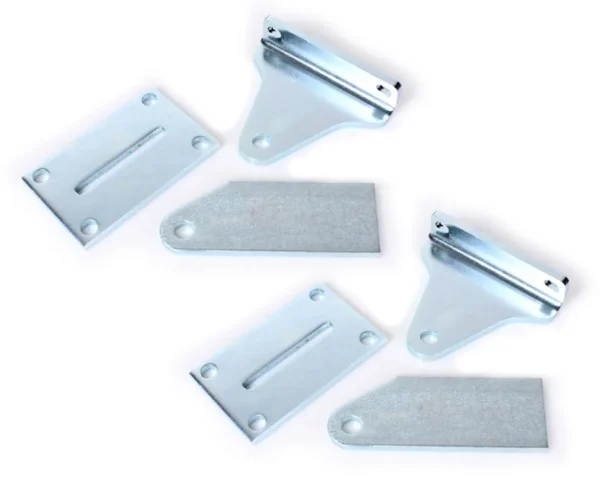

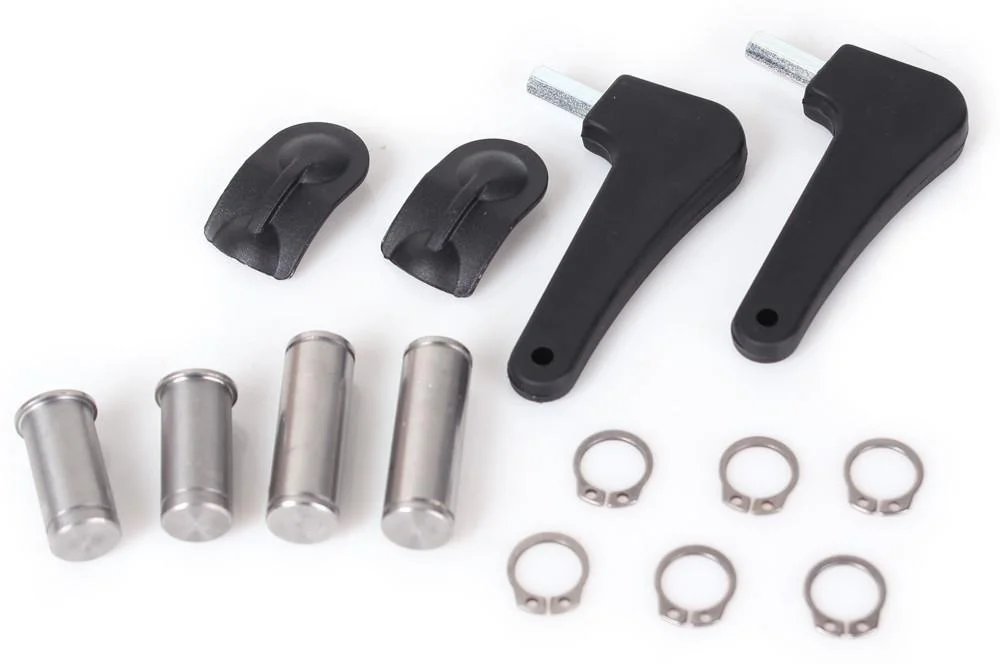

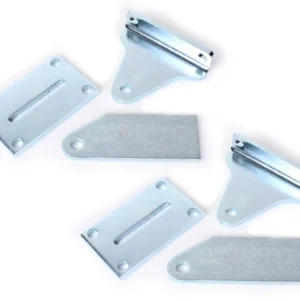

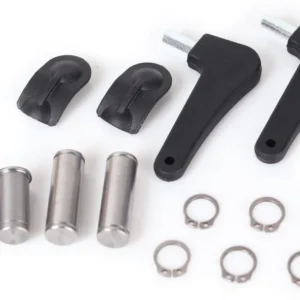

• Uchwyty i akcesoria montażowe
• 2szt. kluczy wysprzęglających

Przeznaczenie

Kompletny zestaw FAAC 414 LONG jest przeznaczony do długich bram skrzydłowych (do 5 metrów/skrzydło) o masie skrzydła nie przekraczającej 350 kg.

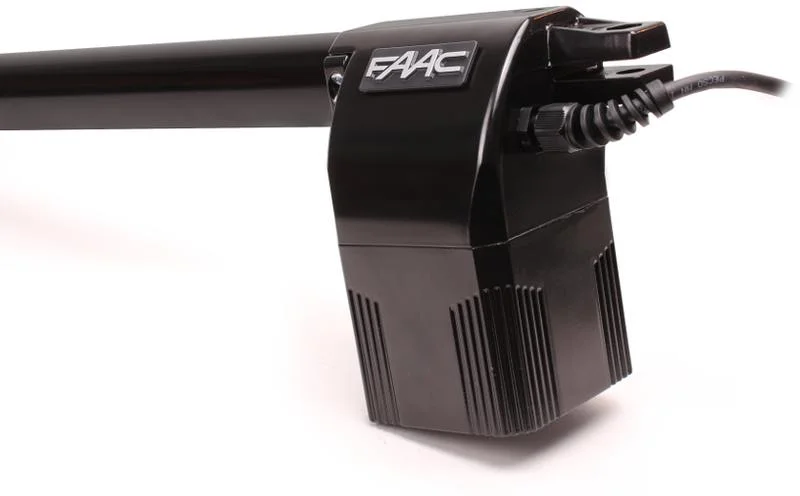

Idealne rozwiązanie dla bram przydomowych

Napędy FAAC 414 LONG są rozwinięciem FAAC’a 414, będącego najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy.

Umożliwiają otwieranie bramy o długości skrzydła do 5m (max. światło bramy = 10m!) i ze względu na bardzo dużą siłę ciągu oraz bardzo dobre wymiary montażowe, jest idealnym rozwiązaniem do automatyzacji bram osadzonych na grubych klinkierowych słupkach. Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

Łatwy montaż i pewne działanie

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FAAC 414 LONG jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adaptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu, nawet w przypadku szerokich bram.

Bezpieczeństwo i wysoka niezawodność

Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną. Koszt obsługi napędu elektromechanicznego FAAC 414 jest minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od -20°C do +55°C.

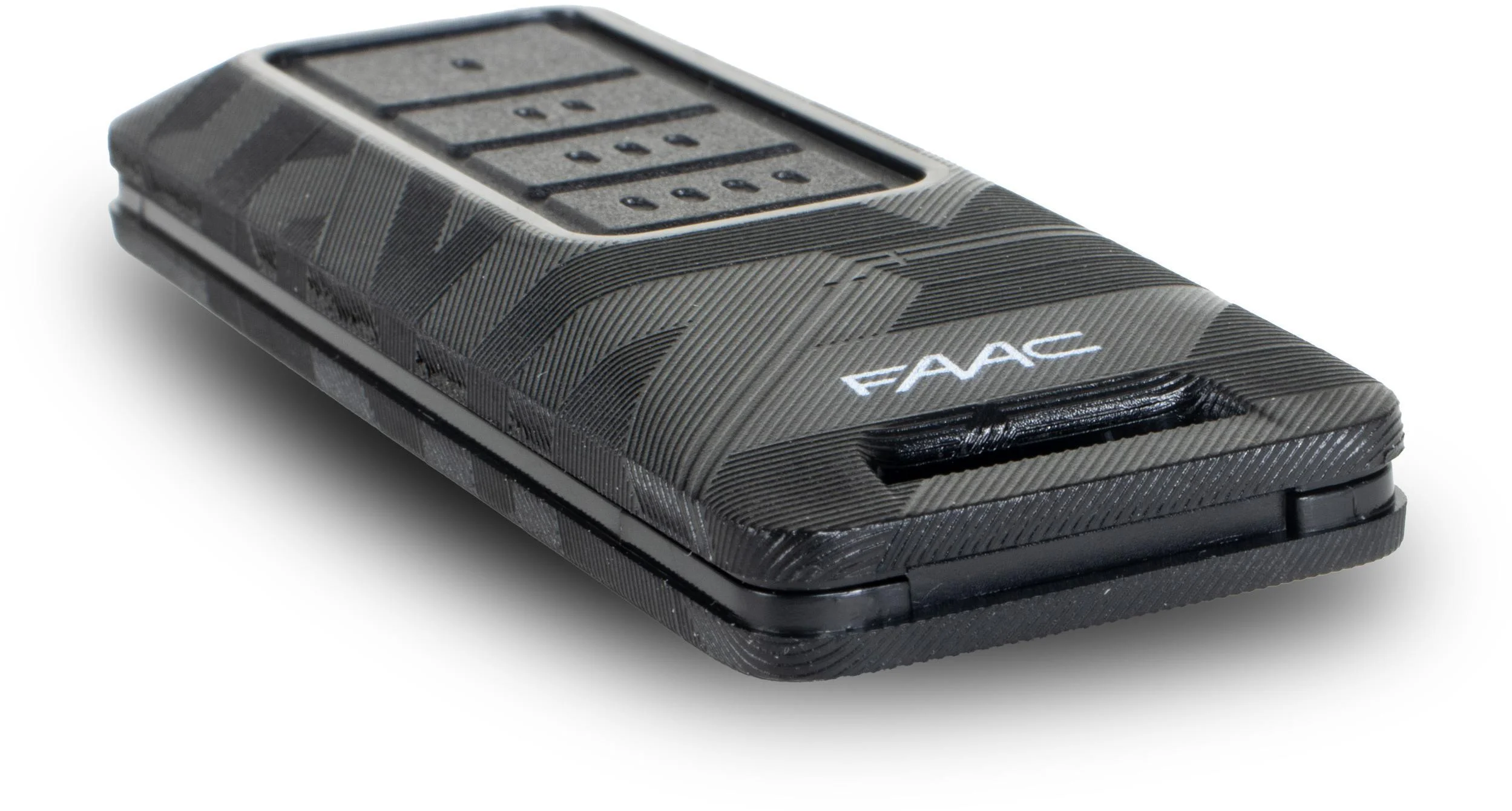

Pilot FAAC XT4 FDS 433-868 SLH LR (Long Range)

Piloty FAAC XT4 FDS charakteryzują się maksymalnym zabezpieczeniem przed klonowaniem. Zapewnia to zaawansowany schemat zabezpieczeń oparty na technologii sprzętowej Secure Vault (certyfikat PSA – poziom 3) oraz TrustZone, będący najnowocześniejszym sposobem zabezpieczenia cyfrowych transakcji finansowych i urządzeń/sieci IoT High Security.

FDS (podpis cyfrowy FAAC – FAAC Digital Signature) – jest protokołem radiowym opartym na modulacji częstotliwości o najwyższej wydajności pod względem zasięgu i czasu pracy na baterii; transmisja radiowa jest zabezpieczona algorytmem szyfrowania symetrycznego AES-128 ze 128-bitowym kluczem. Autentyczność pilotów jest weryfikowana za pomocą łańcucha spersonalizowanych certyfikatów bezpieczeństwa FAAC.

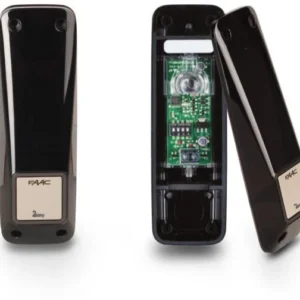

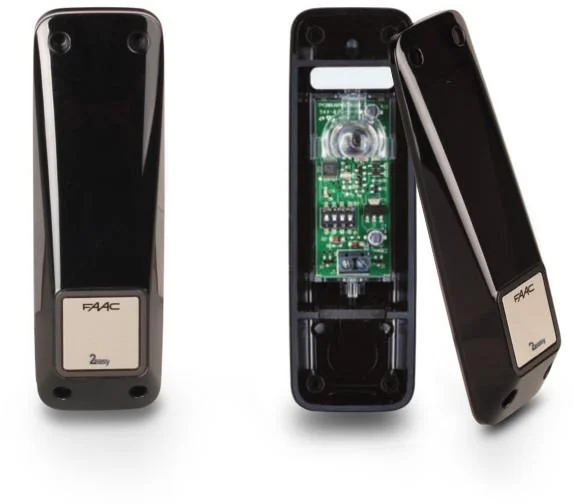

Fotokomórki do systemu BUS Faac XP20BD

• Instalacja natynkowa lub na kolumnie dedykowanej
• Fotokomórka kierunkowa z regulowanym kątem widzenia
• Zasięg działania do 20m
• Stopień ochrony: IP 54
• Automatyczna kalibracja pionowa
• Układ z BUS-ową szyną zasilającą tylko dwa przewody bez polaryzacji
• Możliwość zainstalowania do 16 par fotokomórek w jednym układzie

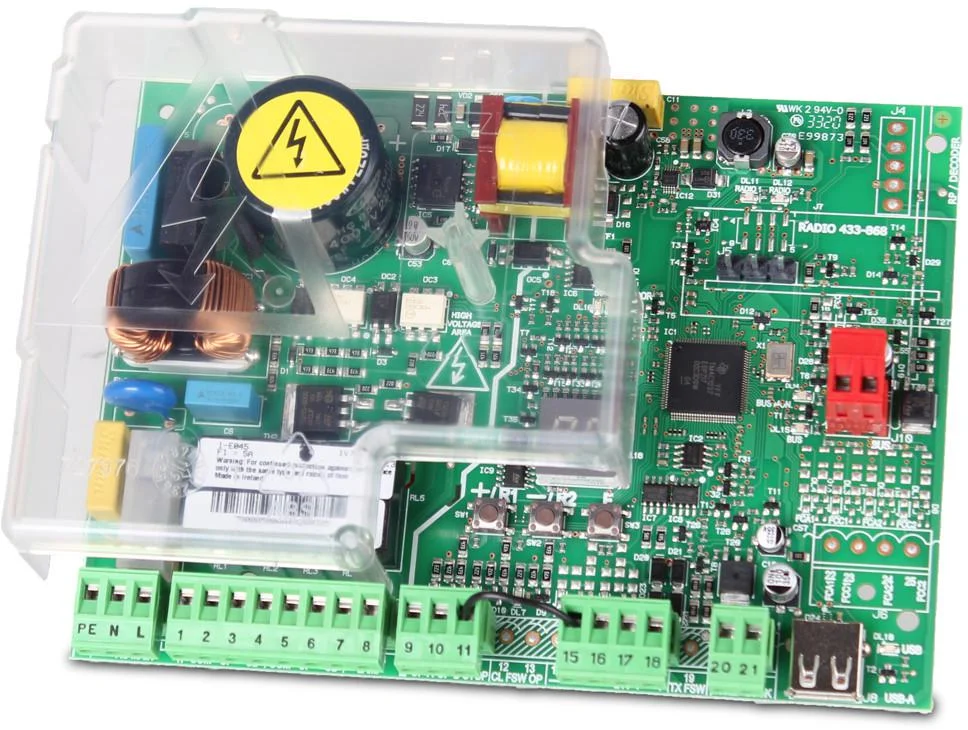

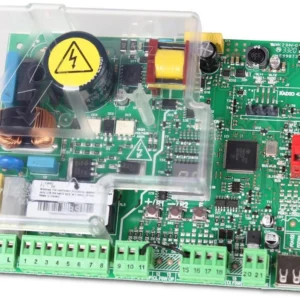

Centrala sterująca FAAC E045S

Centrala E045 to nowoczesne podejście do automatyki i programowania systemów bramowych. W zależności od potrzeb i oczekiwań urządzenie przewiduje kilka trybów działania mi.n automatyczny, półautomatyczny, a także wykrywający obecność człowieka – z wyszczególnieniem trybów bez automatycznego zamykania, z automatycznym zamknięciem po wybranym czasie, natychmiastowym zamknięciem po wykryciu zakończenia przejazdu lub przejścia przez bramę.

Specyfikacja techniczna

• Napięcie zasilające: 230 V, 50 Hz
• Zasilanie napędu: 230 V, 50 Hz
• Pobór mocy: 280 W
• Pobór prądu: 1,2 A
• Silnik elektryczny: 1400 obr./min.
• Maks. moment obrotowy: 30 Nm
• Siła ciągu: 3500 N
• Koło zębate: Z28 moduł 4
• Prędkość wysuwu trzpienia: 1,6 cm/sek.
• Stopień ochrony: IP 44
• Zakres temperatur pracy: -20 °C do +55 °C
• Waga 1 napędu: 6,5 kg

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
