Zestaw BFT PHOBOS BT B40 KIT PL do bram skrzydłowych (R935359 00005 MDM 2614863)

Przeznaczenie

Kompletny zestaw 24V do bram skrzydłowych o wadze skrzydła do 700 kg i długości skrzydła do 4 m.* W porównaniu do siłowników Phobos BT A, zmieniono umiejscowienie wyłączników krańcowych, które w oferowanym zestawie PHOBOS BT B są umieszczone od góry. Gdy dodamy do tego funkcję autoSET z wibracjami podczas ustawiania położeń krańcowych, to okazuje się iż praca instalatora nigdy nie była tak przyjemna.

Maksymalna odległość od osi zawiasu do krawędzi słupka w przypadku tych siłowników wynosi 19,5cm.

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.

Zachęcamy do korzystania z naszych usług montażowych: https://www.eltrox.pl/system-montaz

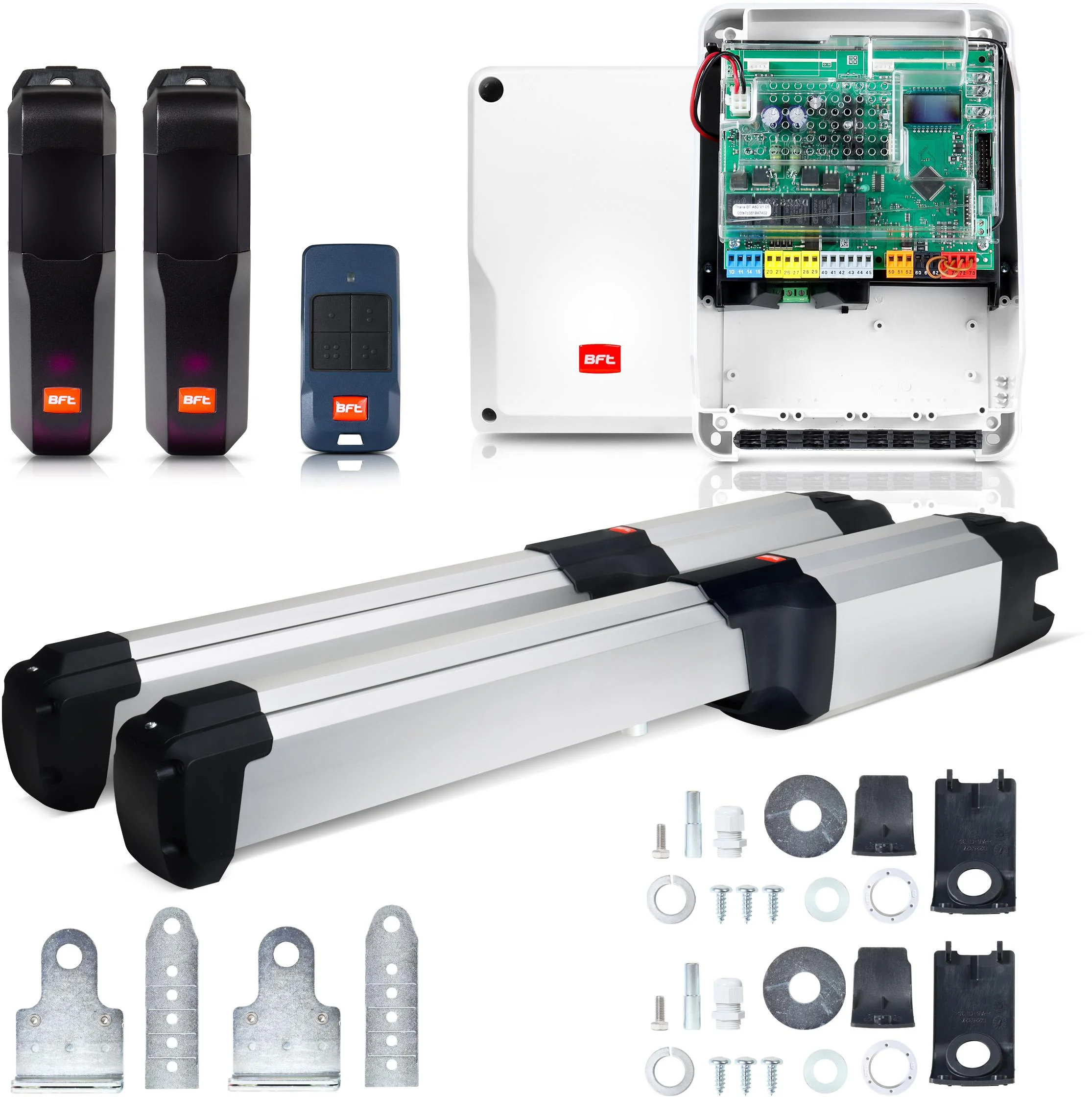

W skład zestawu wchodzi:

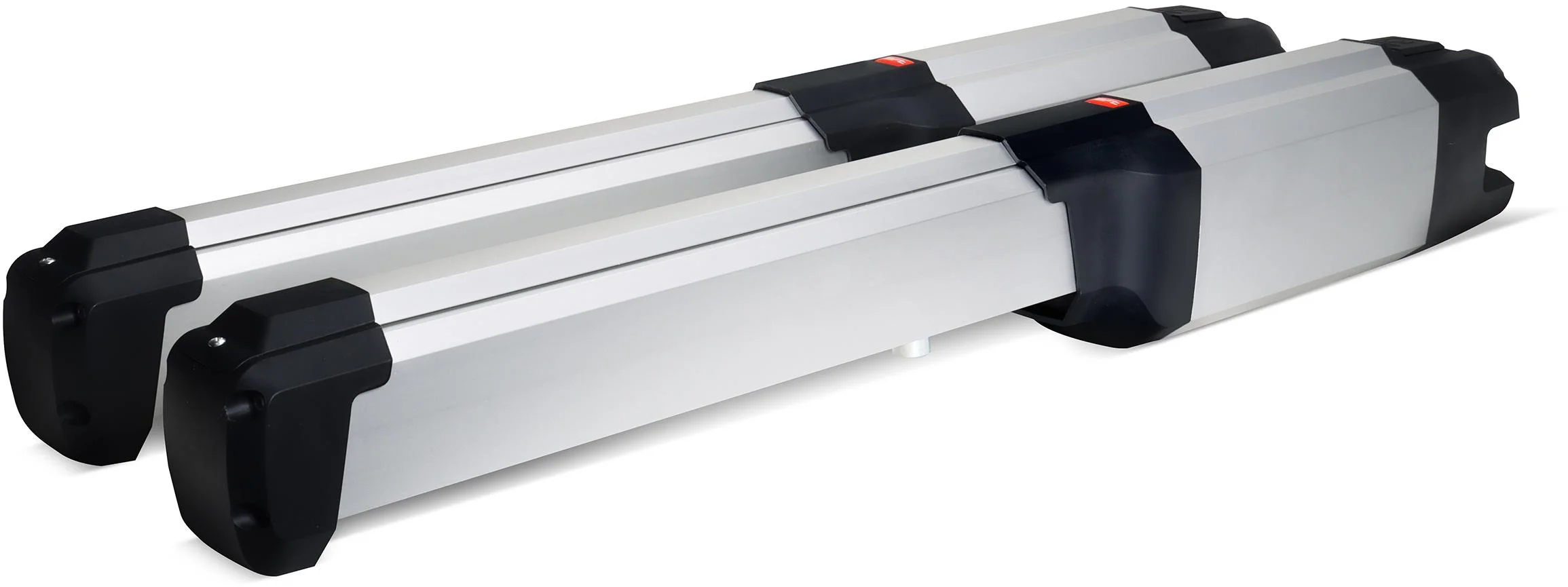

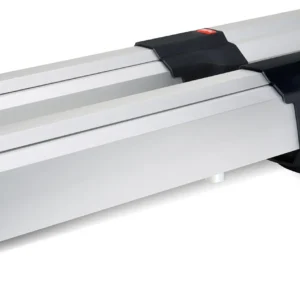

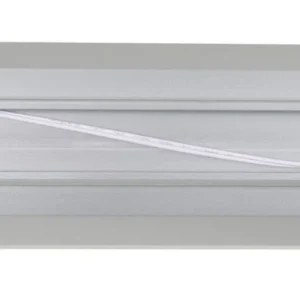

• Zestaw dwóch siłowników Phobos BT B40
• Centrala sterująca Thalia BT A80 DUO

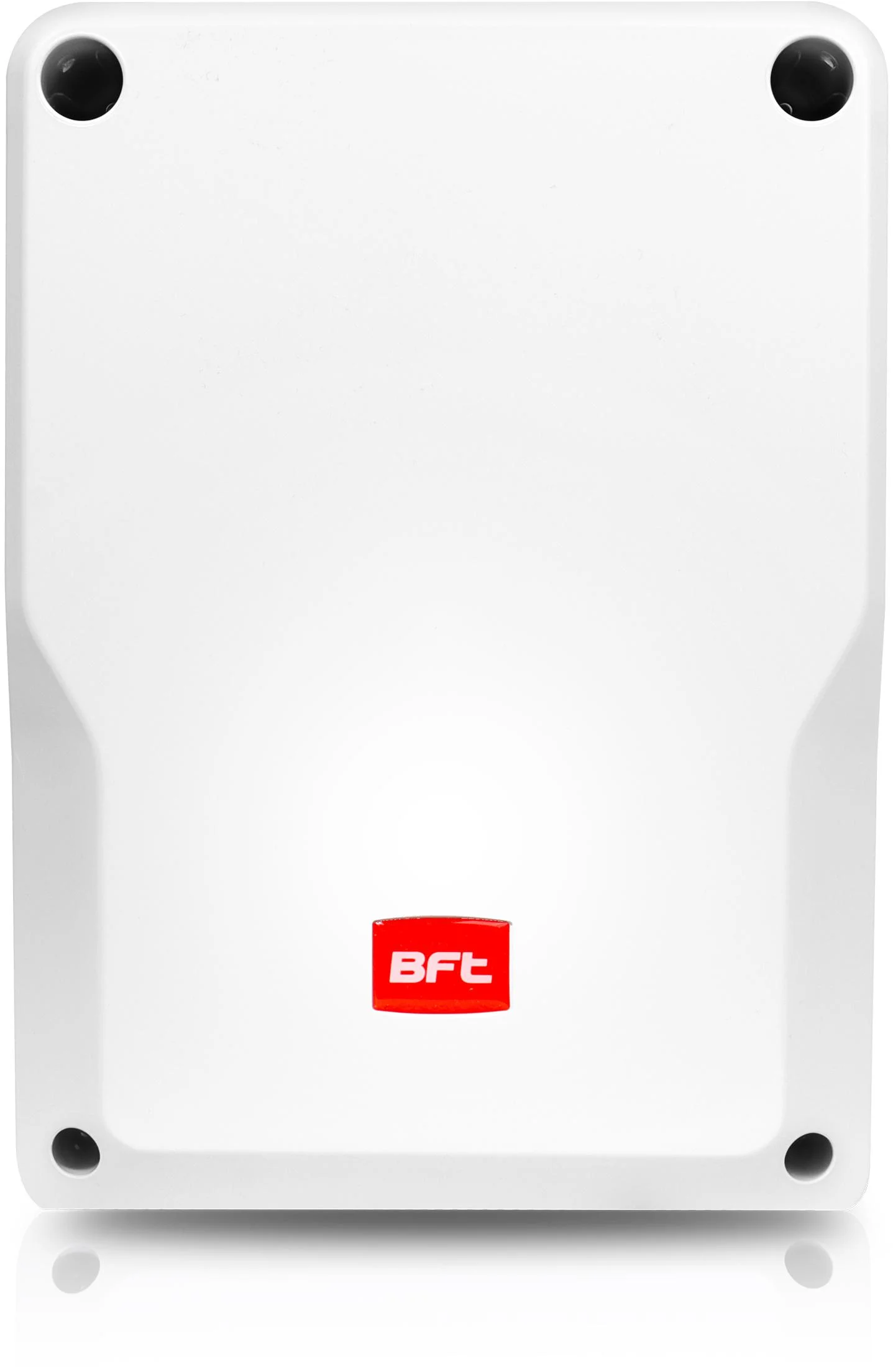

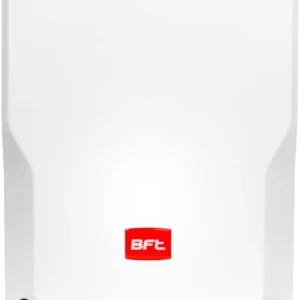

• Obudowa centrali sterującej
• Fotokomórki Compacta A20-180
• 1 szt. pilota Mitto COOL C4
• Komplet akcesoriów montażowych (uchwyty, śruby, dławiki, podkładki, osłony itp.)
• Kluczyki wysprzęglające napędy

UWAGA! Standardowe uchwyty w zestawach są to proste blachy wychodzące z siłownika. Uchwyty SFR nie są częścią zestawu.

Najważniejsze cechy

• Siłowniki do bram skrzydłowych rezydencjalnych,
• Silnik zasilany napięciem 24V

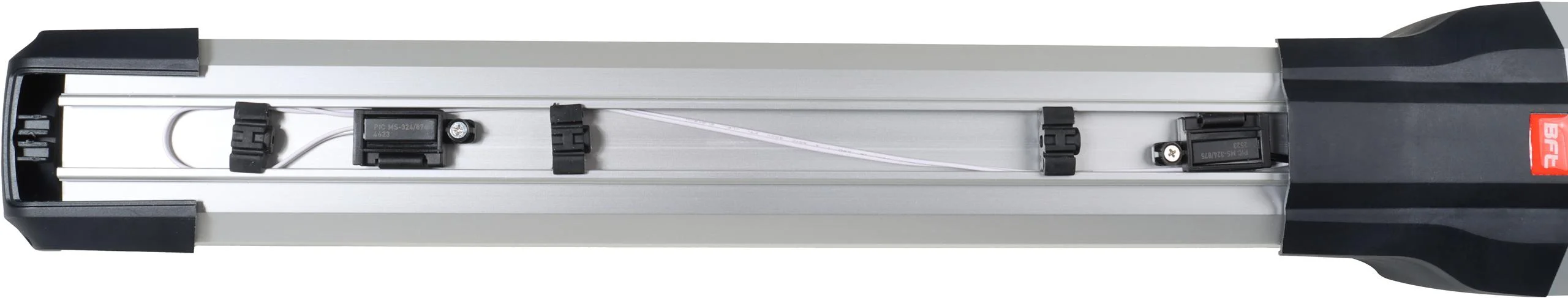

• Magnetyczne wyłączniki krańcowe

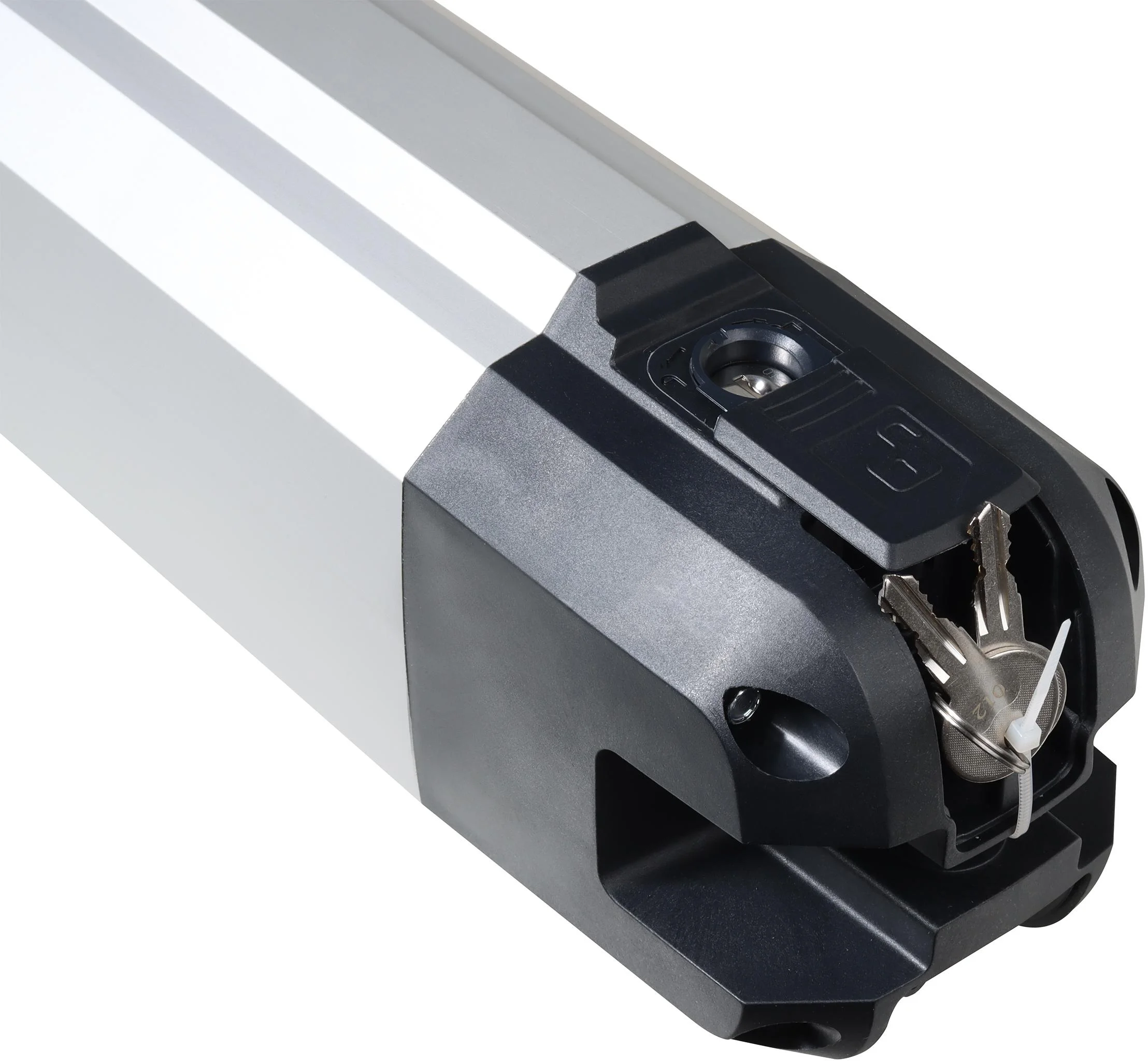

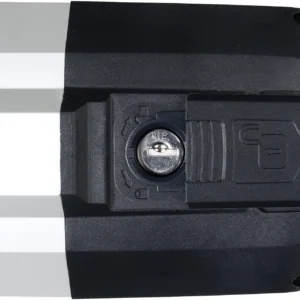

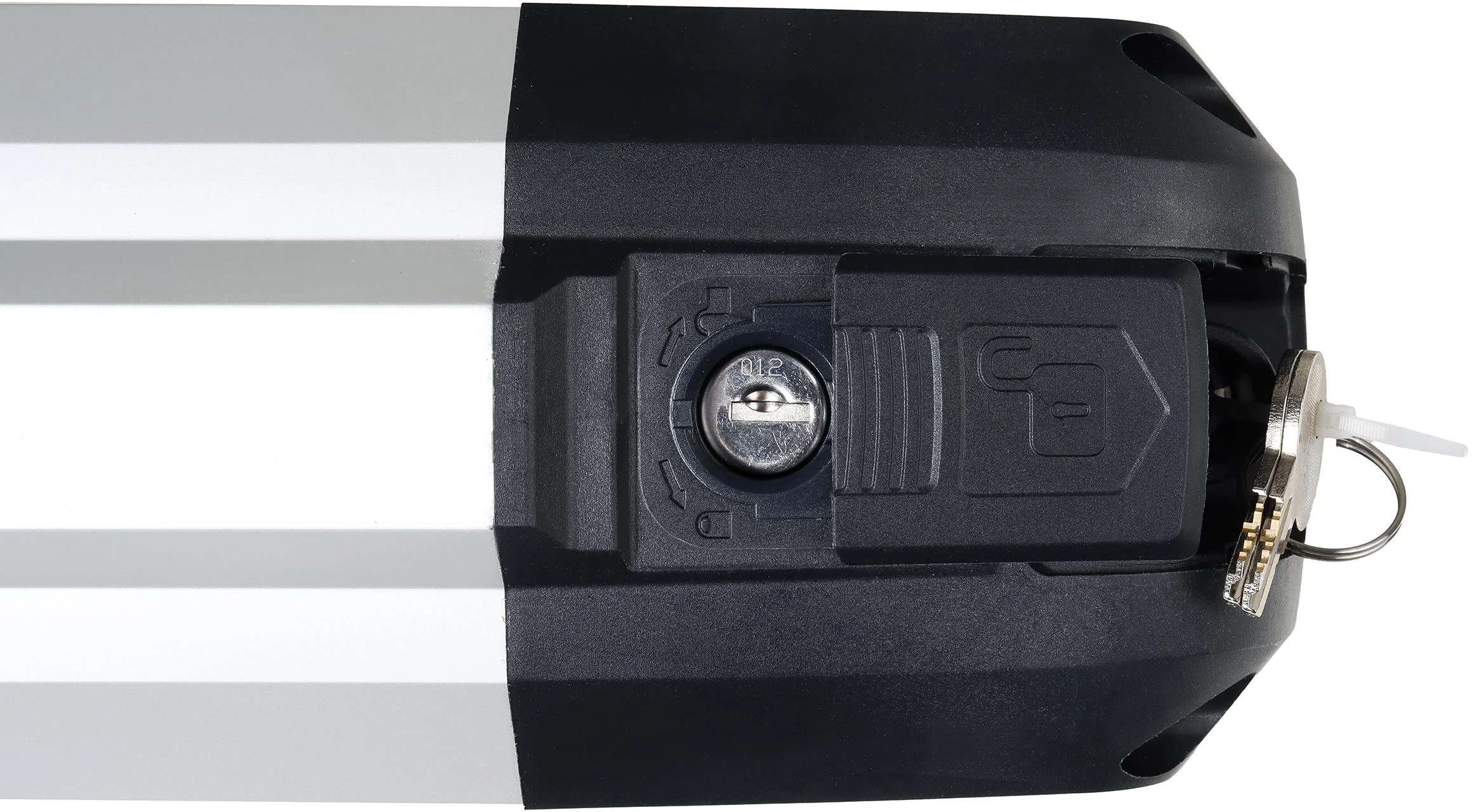

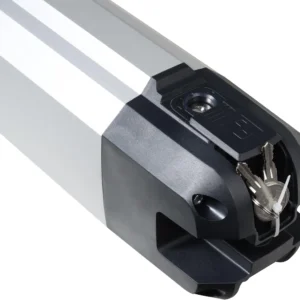

• Wysprzęglenie za pomocą klucza spersonalizowanego
• Funkcja amperometrycznego wykrywania przeszkód
• Częstotliwość użytkowania – do 80 cykli na dobę
• Innowacyjne mocowania do uchwytu słupka z trzpieniem magnetycznym
• Innowacyjny system D-Track

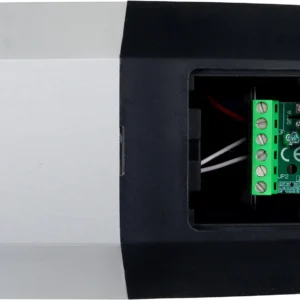

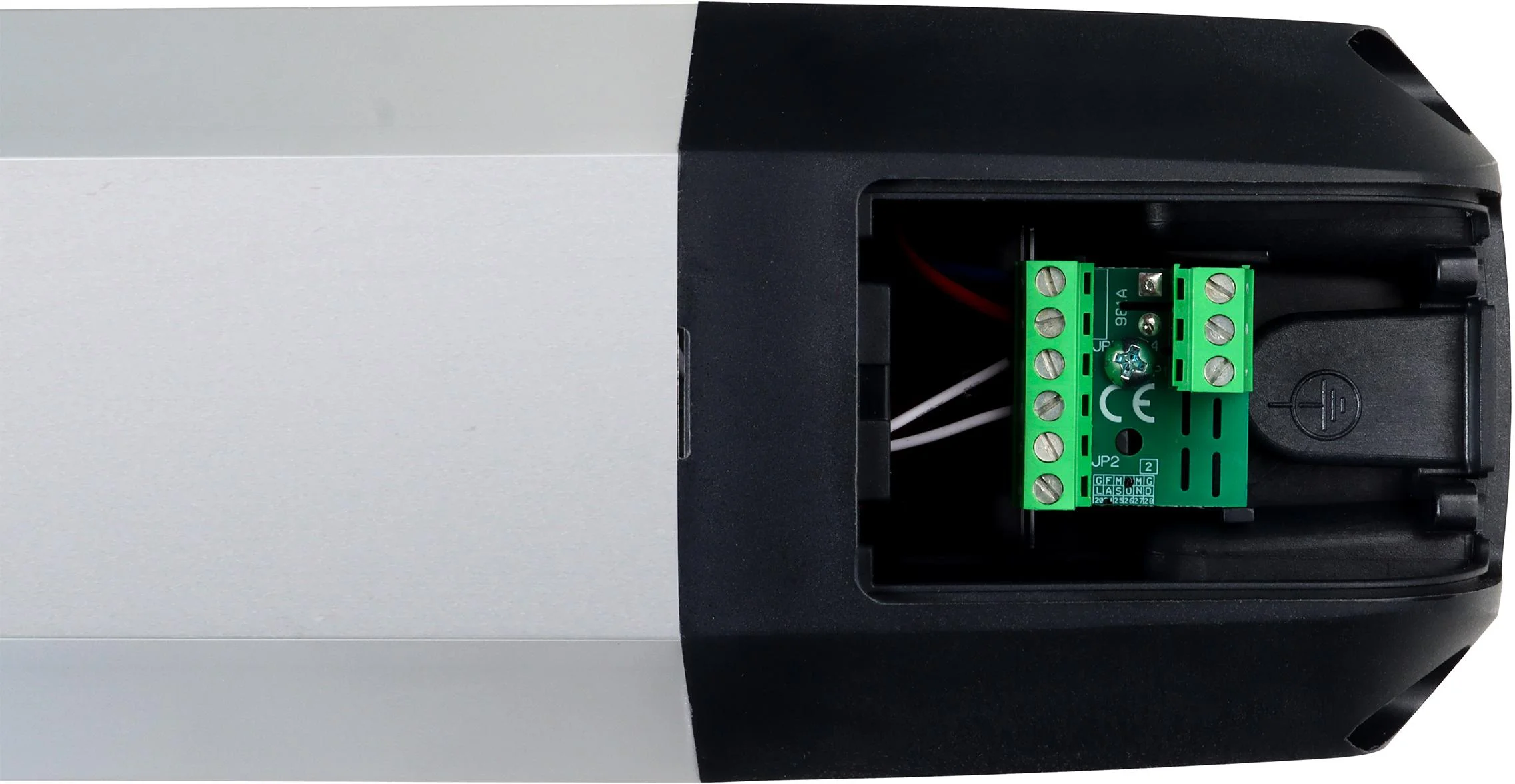

Opis

Siłowniki do bram skrzydłowych rezydencjalnych, przeznaczone do bram o masie skrzydła do 700 kg przy długości skrzydła do 4 metrów (wersja Phobos BT B40). Posiadają silnik zasilany napięciem 24V, a bogata w funkcje centrala sterująca THALIA BT A80 DUO posiada zintegrowany dwukanałowy radioodbiornik z kodem dynamicznie zmiennym o łącznej pamięci 128 pilotów. Siłowniki te posiadają magnetyczne wyłączniki krańcowe (zarówno na otwarciu, jak i zamknięciu). Wysprzęglenie za pomocą klucza spersonalizowanego zapewnia wysoki stopień bezpieczeństwa. Podwyższa je także funkcja amperometrycznego wykrywania przeszkód. Napędy BFT PHOBOS BT B25 można użytkować w częstotliwości do 80 cykli na dobę, co jest wynikiem więcej, niż satysfakcjonującym.

Niezwykle ciekawe i innowacyjne jest także rozwiązanie mocowania do uchwytu słupka z trzpieniem magnetycznym, co zarówno usprawnia montaż, jak i poprawia estetykę instalacji, gdyż trzpień magnetyczny nie jest widoczny z zewnątrz.

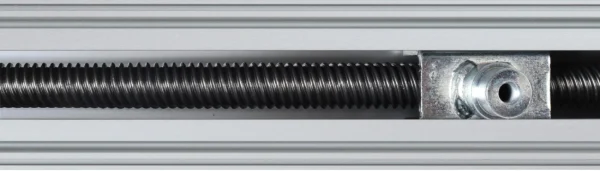

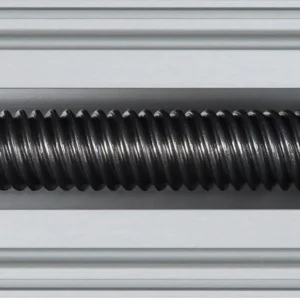

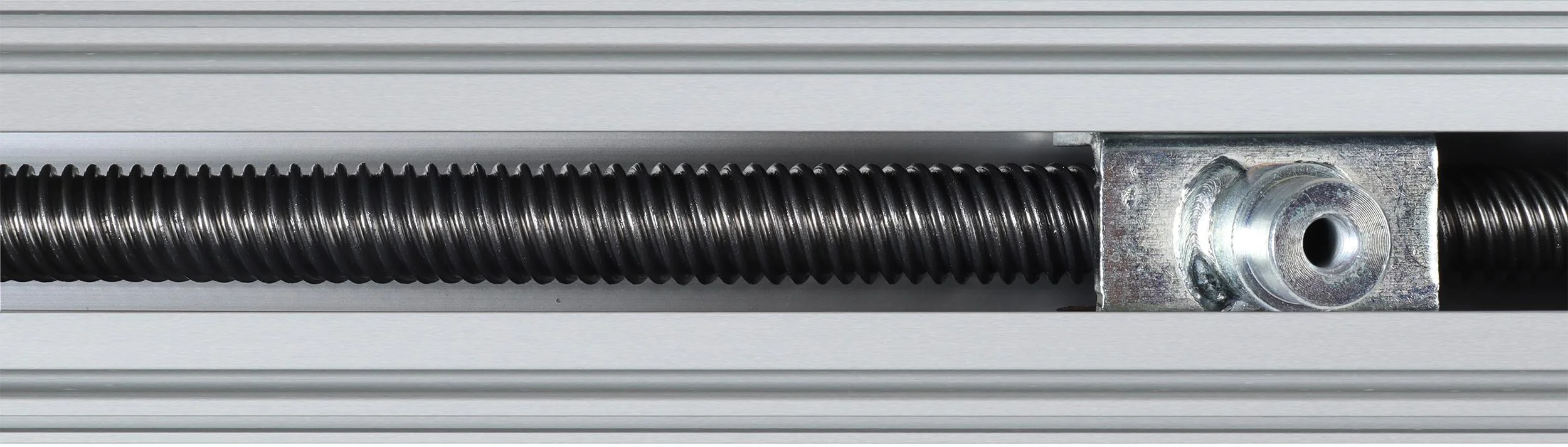

Zmodernizowana została również konstrukcja nakrętki śruby pociągowej W modelach BT B śruba pociągowa jest głębiej osadzona w stosunku do starych modeli z serii BT A, przez co ograniczono możliwość przypadkowego zanieczyszczenia mechanizmu.

Napęd ten posiada system D-Track, dzięki któremu siły są optymalnie dobierane w każdym punkcie pracy automatyki. Zimą automatycznie się zwiększają, a latem zmniejszają, tak by napędy zawsze działały płynnie i wykrywały prawdziwe przeszkody.

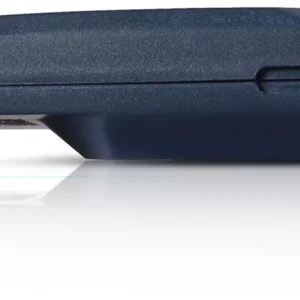

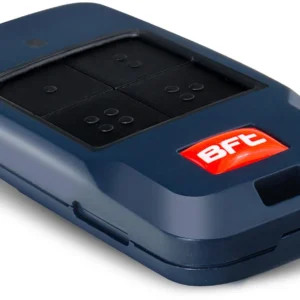

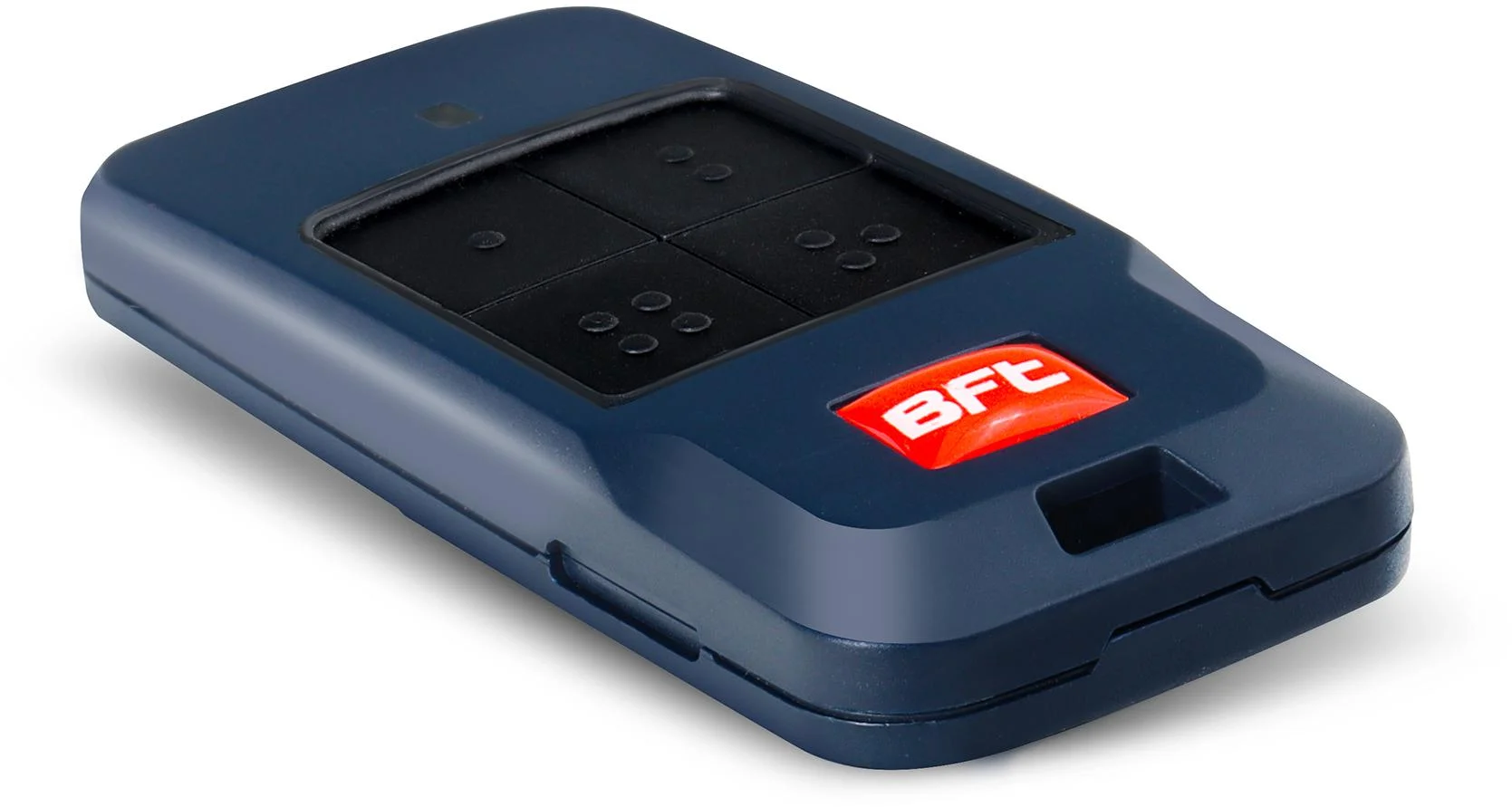

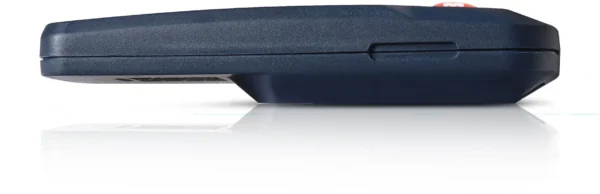

Pilot 4-kanałowy BFT MITTO COOL C4

Oryginalny pilot 4-kanałowy marki BFT przeznaczony do większości napędów tego producenta. Kompatybilny ze wszystkimi nowymi i starymi centralami BFT.

Zmiany w stosunku do pilota MITTO B4 (D111906) to:

• Uniemożliwione kopiowanie za pomocą innych pilotów, niż BFT
• Wbudowana funkcja Replay: umożliwia kopiowanie pilota od pilota z dala od radioodbiornika (czy też centrali sterującej).
• Większe przyciski

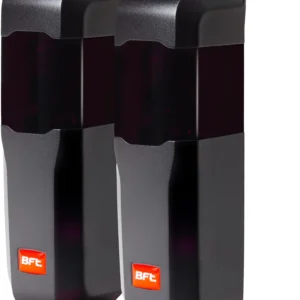

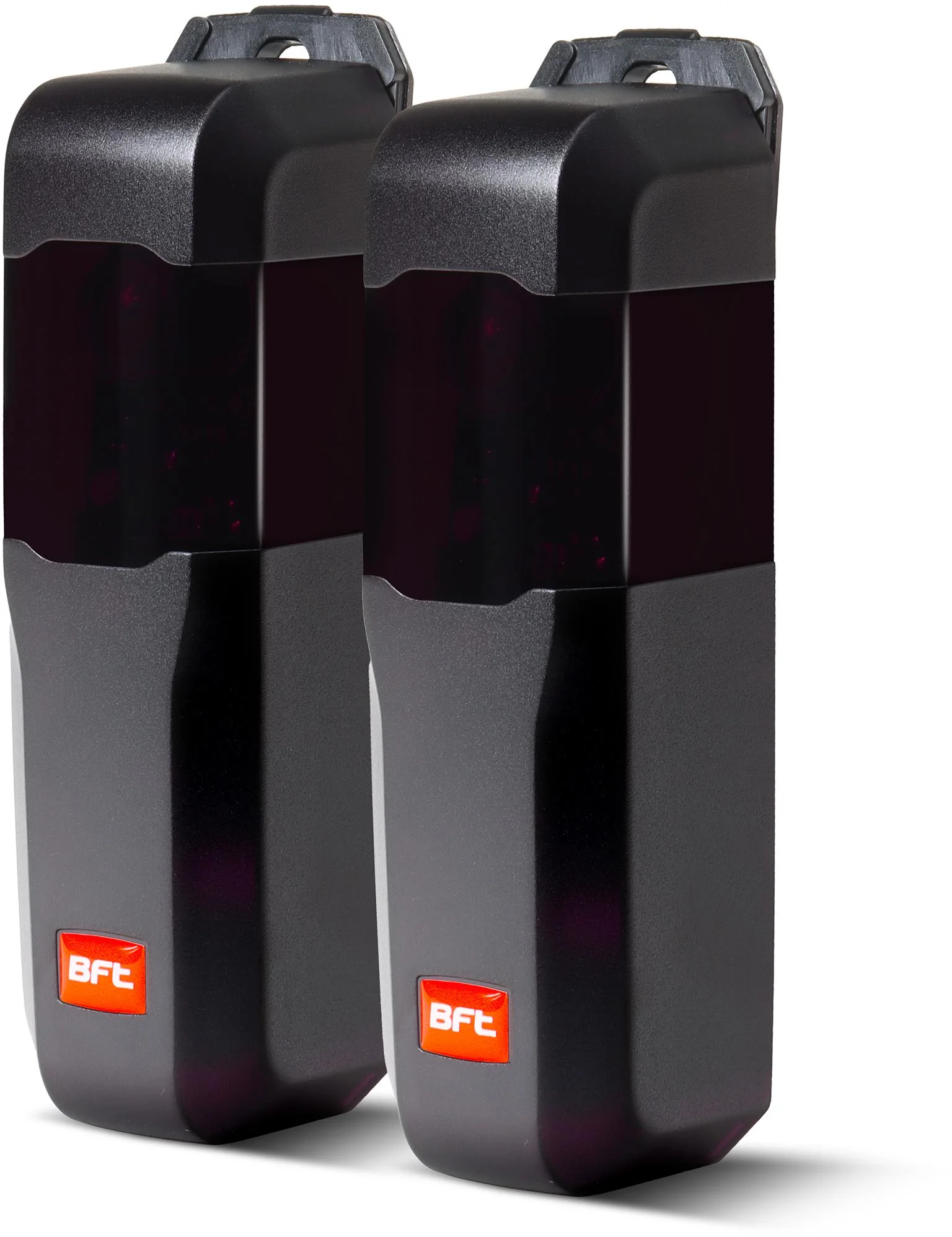

Fotokomórki BFT Compacta A20-180 (nadajnik+odbiornik)

Fotokomórki Compacta są produktem, który skutecznie zastępuje model BFT Desme. Model Compacta A20-180 charakteryzuje się przede wszystkim regulowanym kątem widzenia w zakresie 180 stopni (+/- 90° w nadajniku i odbiorniku). Zasięg fotokomórek wynosi 20 metrów, a 10 metrów jest gwarantowanym zasięgiem we wszystkich warunkach.

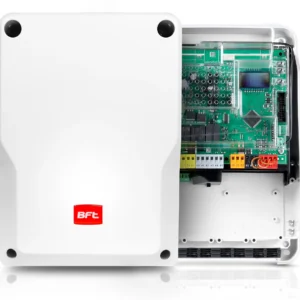

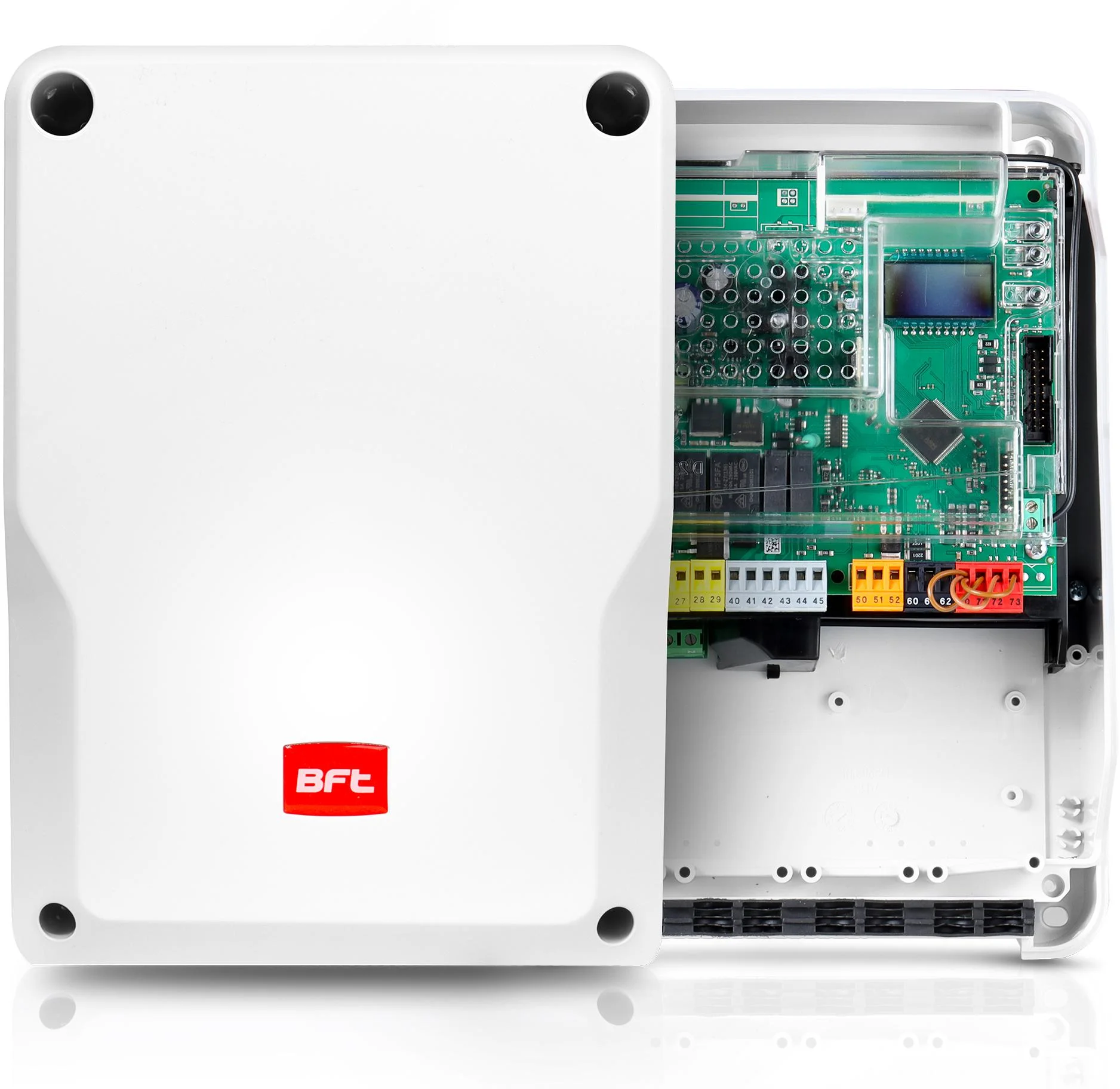

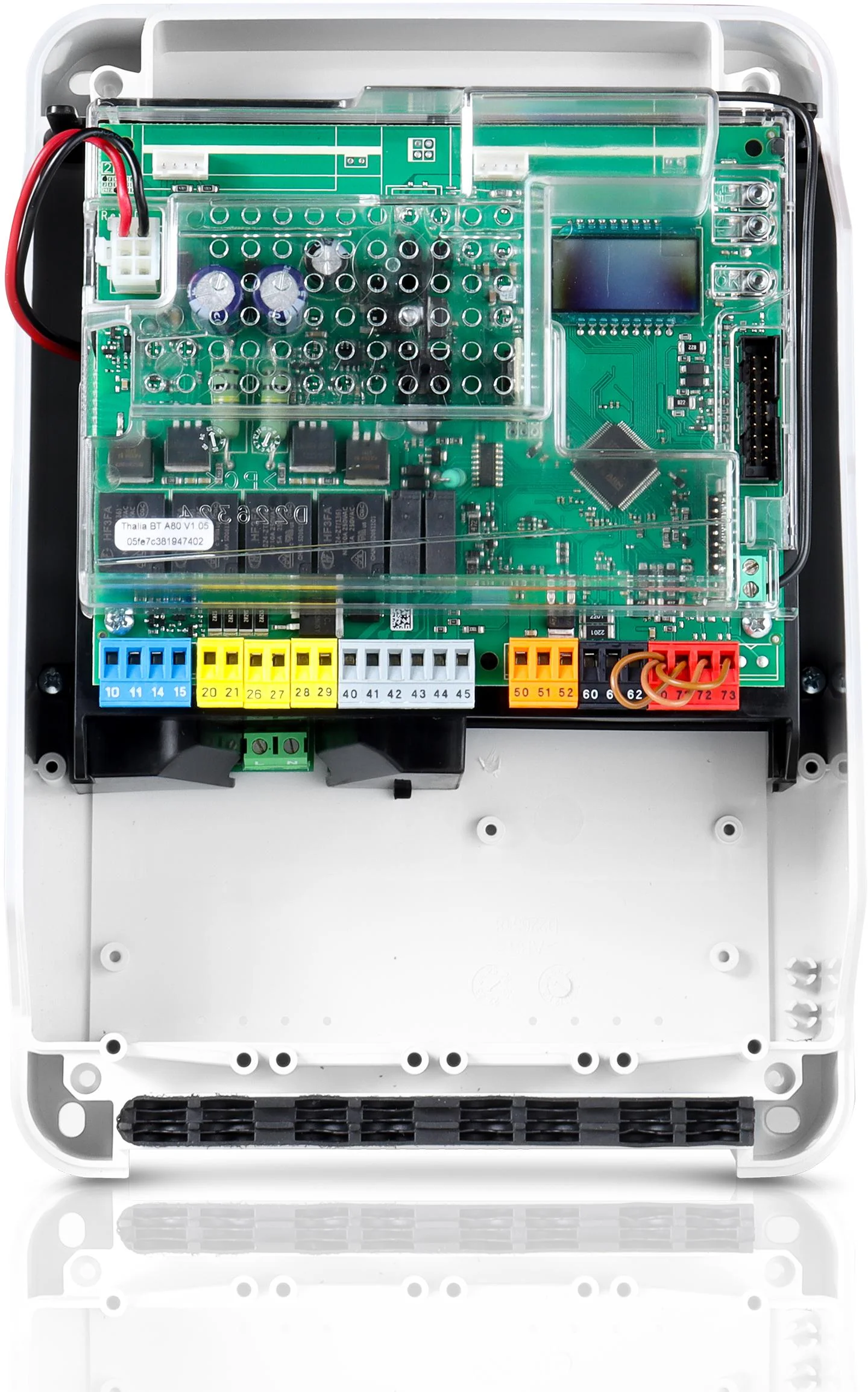

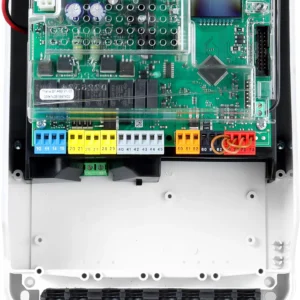

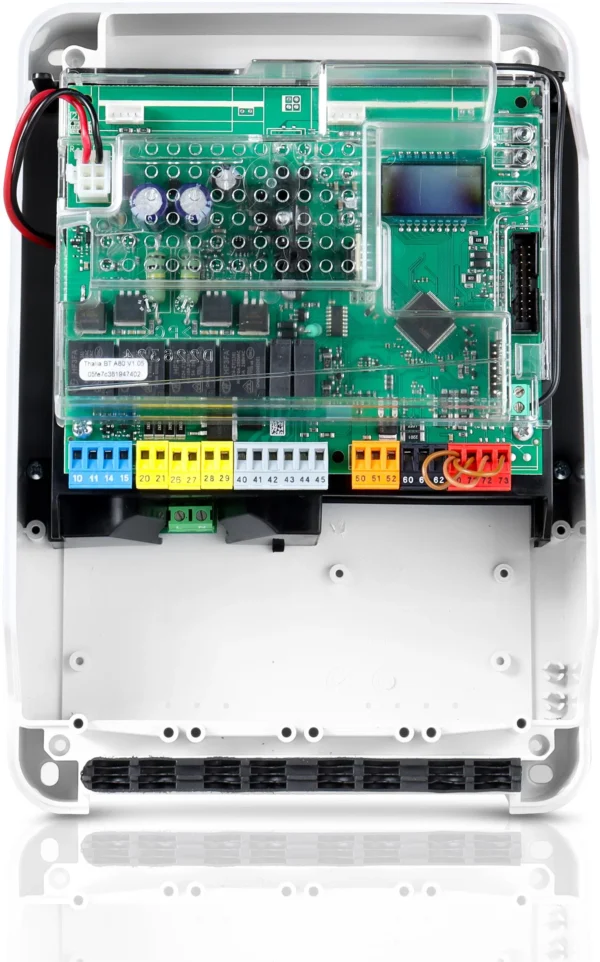

Centrala sterująca BFT Thalia BT A80 DUO

Centrala sterująca THALIA BT A80 DUO z wyświetlaczem LCD przeznaczona jest do obsługi siłowników PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT i innych przeznaczonych zasilanych napięciem 24V.

Centrala Thalia BT A80 DUO zastępuje model Thalia Light. Posiada wbudowany radioodbiornik z kodem zmiennym, pamięć 128 pilotów. Programowalne wejścia-wyjścia, obsługuje dwie niezależne linie fotokomórek.

Co bardzo istotne, centrala ta nie współpracuje ze starymi pilotami Mitto B2 (D111904) i Mitto B4 (D111606).

• Obsługa elektrycznego zamka zwalniającego: TAK
• Otwieranie dla pieszych za pomocą zegara: TAK
• Czujnik oświetlenia: TAK
• Łączność: NIE
• Obsługa elektrycznego zamka magnetycznego: TAK
• Obsługa lampy sygnalizacyjnej: TAK
• Kontrola sygnalizatora świetlnego: TAK
• Obsługa krawędzi bezpieczeństwa (listw krawędziowych): TAK
• Max. moc na wyjściu: 180W
• Sygnalizacja konserwacji: TAK
• Obsługa światła powitalnego: TAK
• Konfigurowalne złącze AUX 1: TAK
• Zasilanie centrali sterującej: 220-230V
• Oświetlenie strefy: TAK
• Test fotokomórek: TAK
• Max. liczba pilotów: 128
• Obsługa oświetlenia schodów: TAK
• Funkcja furtki: TAK
• Test listw krawędziowych: TAK
• Wyświetlacz: TAK
• Konsumpcja energii w trybie standby: <0,5W
• Sygnalizacja stanu bramy: TAK
• Alarm otwarcia bramy: TAK
• Obsługa elektrozamka: TAK
• Otwieranie za pomocą zegara: TAK

Specyfikacja techniczna

• Zasilanie: 230V +/- 10% 50Hz
• Silnik: 24V
• Moc pobierana: 40W
• Max. długość skrzydła: 4 m
• Max. ciężar skrzydła: 700 kg
• Czas otwarcia: 20 sek.
• Skok roboczy: 400mm
• Max. kąt otwarcia: 124 stopnie
• Spowolnienie: TAK
• Blokada: mechaniczna
• Odblokowanie: spersonalizowany klucz
• Rodzaj wykrywania przeszkód: elektroniczne
• Reakcja na przeszkodę: D-Track
• Wyłączniki krańcowe: magnetyczne
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP X4
• Smarowanie przekładni: smar
• Tryb użytkowania: 80 cykli na dobę
• Masa siłownika: 8 kg
• Zastosowanie do słupków: stalowych, lub murowanych
• Centrala sterująca: Thalia BT A80 DUO
• Funkcja furtki: TAK
• Funkcja samouczenia (autoSET): TAK
• Spowolnienia na otwarciu i zamknięciu: TAK
• Funkcja automatycznego zamykania: TAK
• Funkcja automatycznego zamykania po przejechaniu linii fotokomórek: TAK

*WAŻNE!

Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości! Skrzydło o długości 4 metrów może mieć masę max. 200 kg. Skrzydło o masie 700 kg może być długie na maksymalnie 2 metry.

*System D-Track – dynamiczna kontrola momentu obrotowego

Napęd ten posiada system D-track, będący inteligentnym systemem zarządzania momentem obrotowym, opartym na technologii mikroprocesorowej sterowników BFT.

Uzyskując dane z kilku wskaźników, system aktualizuje poziom siły potrzebnej do wykonania operacji. D-track ułatwia również instalatorowi zapewnienie certyfikatów wymaganych przez prawo.

Konwencjonalne jednostki sterujące nie odczytują dokładnej pozycji bramy i konsekwentnie stosują stałe poziomy siły, nie zapewniając stabilnej czułości na przeszkodę podczas zamykania i otwierania.

Urządzenia BFT wyposażone w system D-track rejestrują najmniejsze wahania siły bramy, lub drzwi, na przykład z powodu różnic temperatury lub zyżycia, stale dostarczając aktualny moment obrotowy do silnika.

Tradycyjna jednostka sterująca nie może wykryć tych zmian ciągu, co powoduje czasami wskazanie nieistniejących przeszkód.

System D-Track od BFT gwarantuje w ten sposób maksymalne bezpieczeństwo i doskonałe działanie sprzętu, bez względu a warunki klimatyczne i stopień zużycia mechanicznego.

*U-link – technologia BFT do komunikacji urządzeń peryferyjnych z systemami automatyki

Uniwersalny – słowo, które w pełni przedstawia esencję U-link. Jest to platforma dająca możliwość kreowania technologicznych ekosystemów i zarządzanie nimi za pomocą smartfona dzięki kartom rozszerzającym B EBA.

Po zakupie karty rozszerzającej i jej montażu w napędzie, wystarczy zainstalować w swoim smartfonie aplikację U-Control, by w pełni cieszyć się możliwościami, jakie daje rozwiązanie U-Link.

Aplikacja ta pozwala kontrolować jedno lub więcej zgodnych urządzeń poprzez protokół U-link.

• Poprzez połączenie internetowe użytkownik może otwierać, zamykać lub zatrzymać bramę bezpośrednio z poziomu smartfona, lub tabletu. Co więcej, może sprawdzić jej status w czasie rzeczywistym z dowolnej lokalizacji.
• Możesz kontrolować dostęp z niemal dowolnego miejsca. Np. możesz otworzyć lub zamknąć swoją bramę, aby umożliwić dostęp do ogrodnika, gdy Ty jesteś daleko.

Centrala BFT Thalia DUO posiada dwa wejścia U-LINK
