Zestaw BFT VIRGO SMART BT B20 KIT do bram dwuskrzydłowych

Najważniejsze cechy

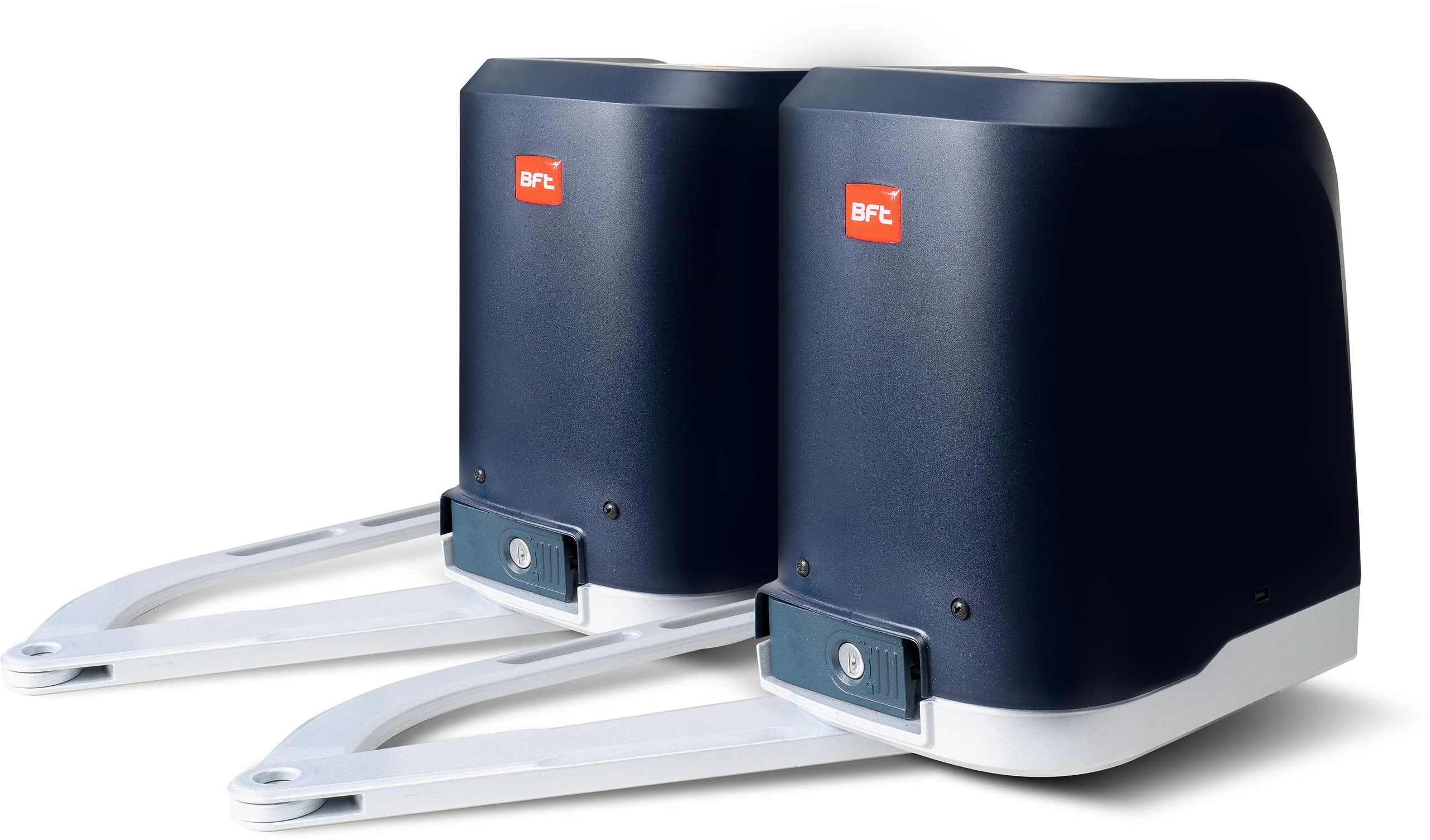

• Samohamowne siłowniki elektromechaniczne 24V dla bram dwuskrzydłowych o masie skrzydła do 200kg i do skrzydła 2 metrów. Daje nam to bramę dwuskrzydłową o masie do 400kg i świetle wjazdu do 4 metrów.
• Bogata w funkcje centrala sterująca Thalia BT A80 DUO z wyświetlaczem
• Mechaniczne wyłączniki krańcowe
• Funkcja amperometrycznego wykrywania przeszkód
• Wysprzęglenie za pomocą kluczy spersonalizowanych
• Możliwość zastosowania akumulatora awaryjnego.

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.

Zachęcamy do korzystania z naszych usług montażowych: https://www.eltrox.pl/system-montaz

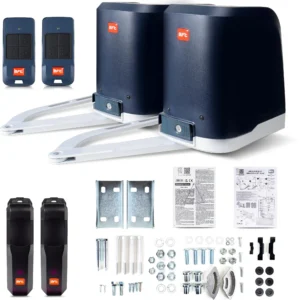

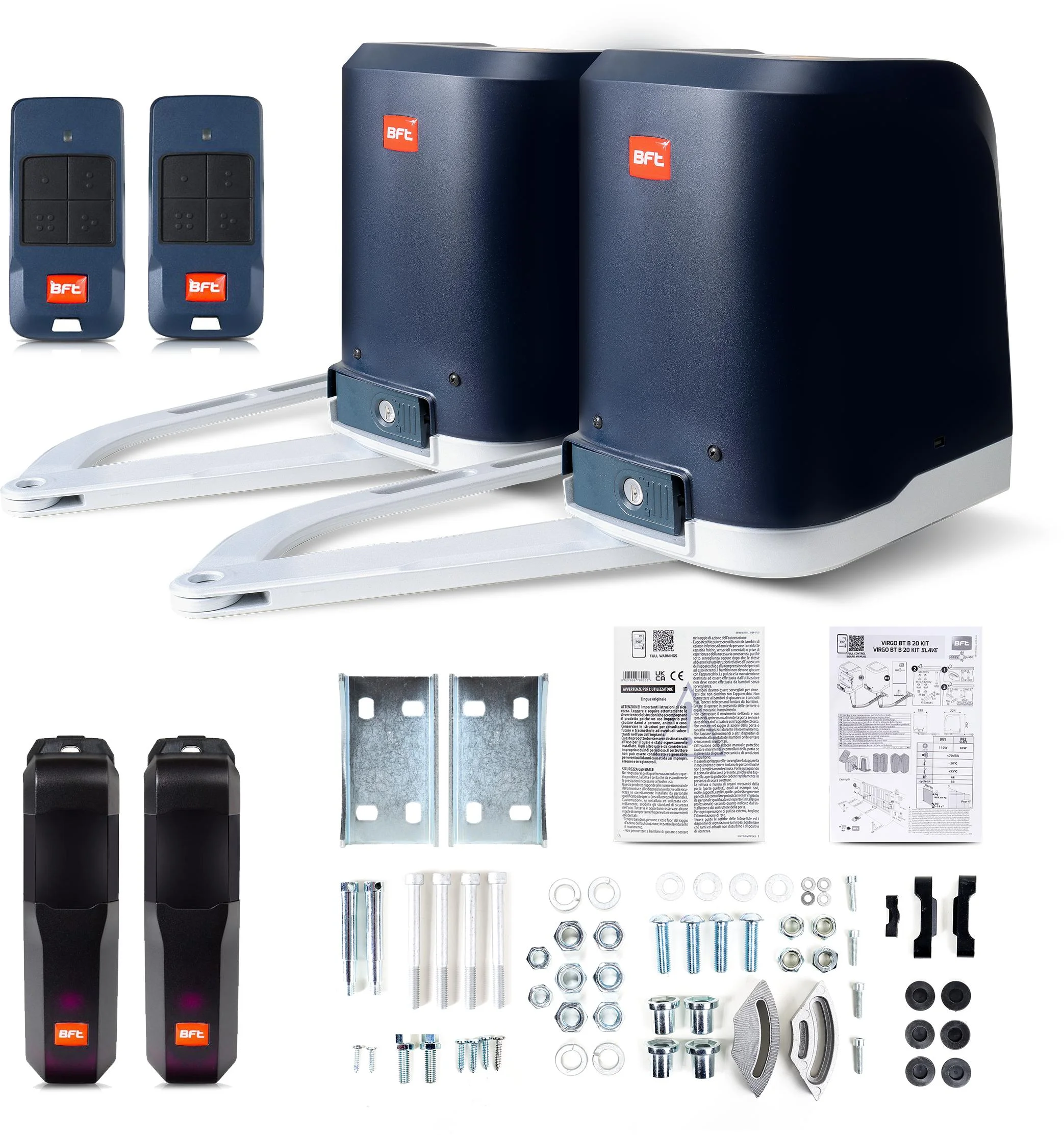

W skład zestawu wchodzi

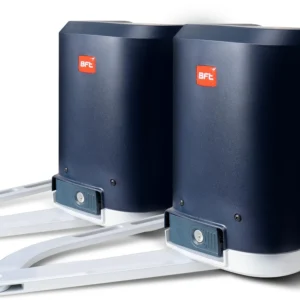

• 1szt. Siłownik z centralą VIRGO BT B20 MASTER z centralą
• 1szt. Siłownik VIRGO BT B20 SLAVE (bez centrali)
• Para fotokomórek Compacta A20-180
• 2szt. pilotów 4-kanałowych MITTO COOL C4

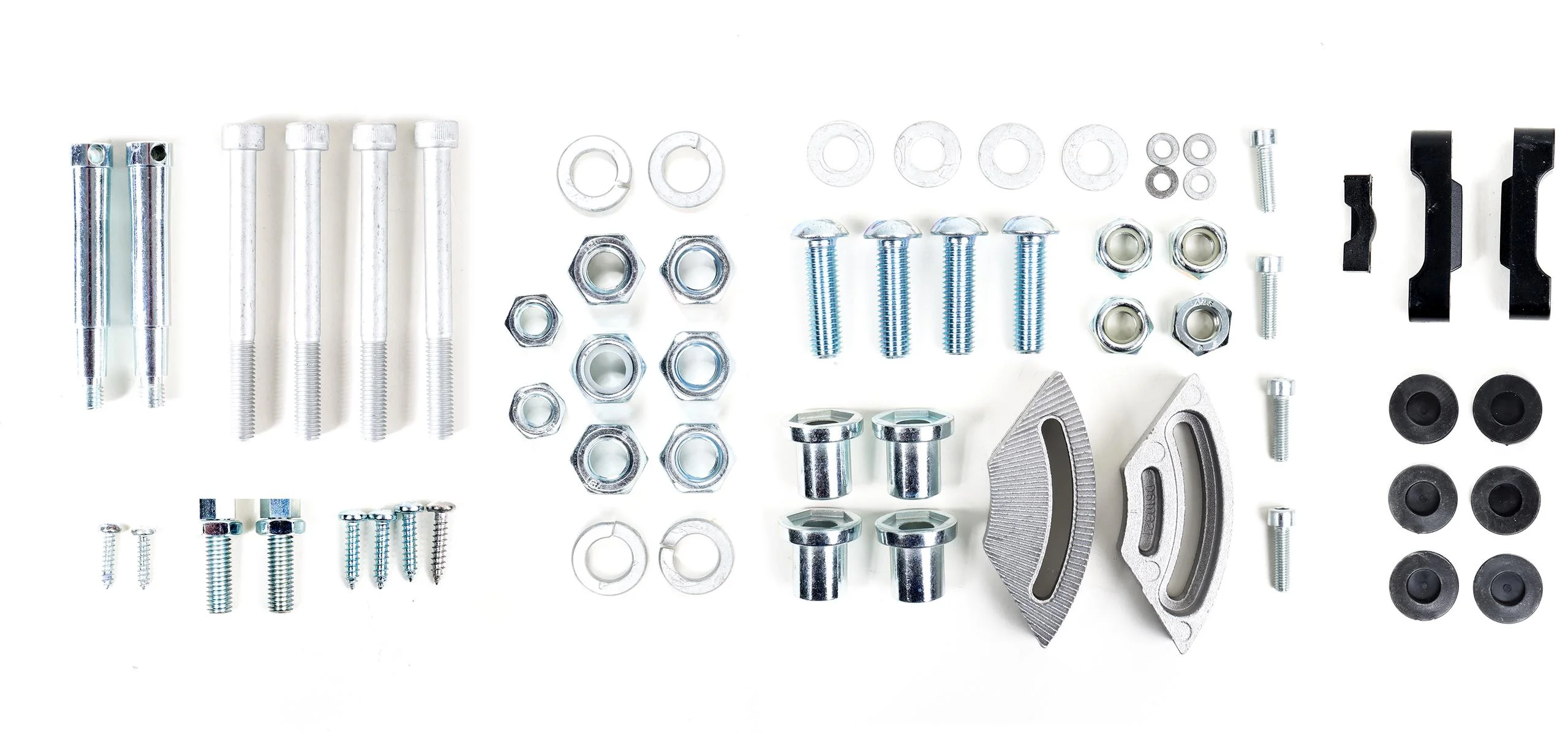

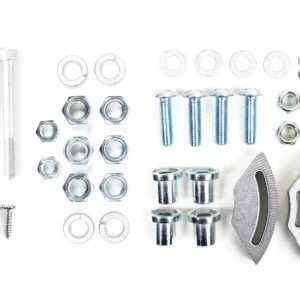

• Komplet akcesoriów montażowych

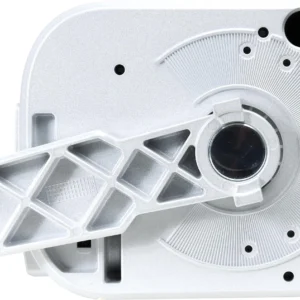

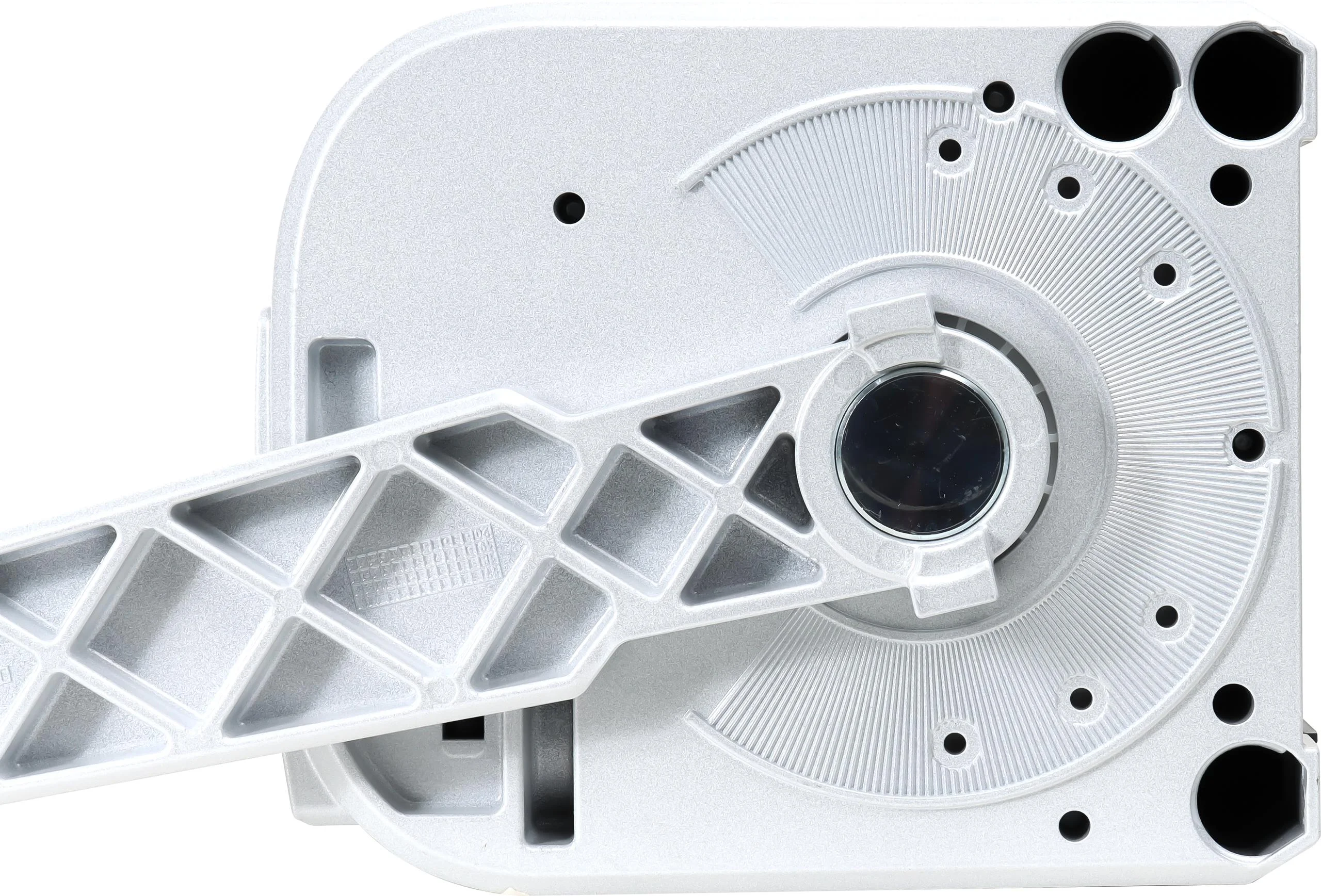

• Para ramion przegubowych
• 4szt. kluczy wysprzęglających (po dwa na każdy z siłowników)

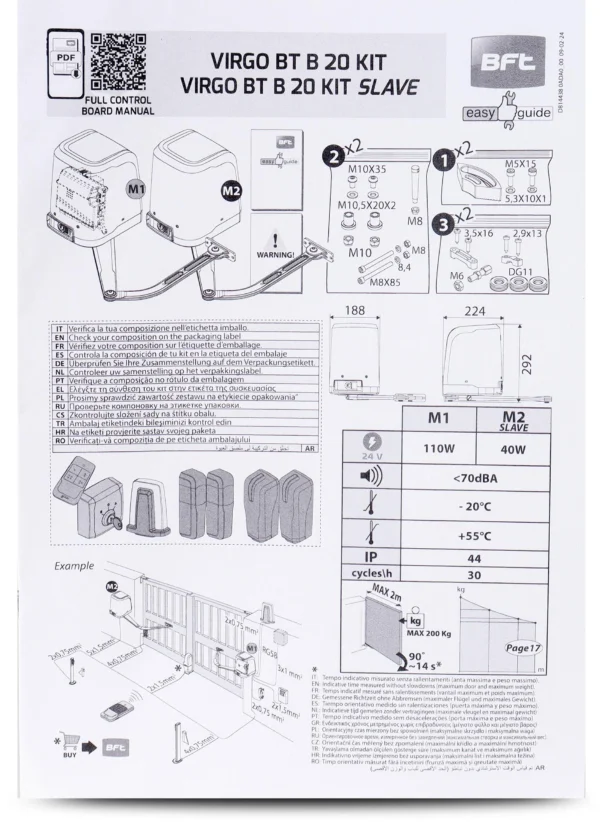

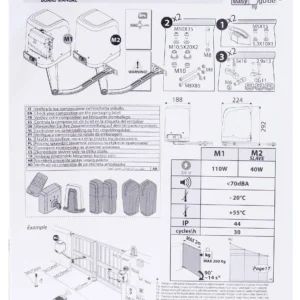

• Instrukcja montażowa
• Oryginalne opakowanie producenta

Przeznaczenie

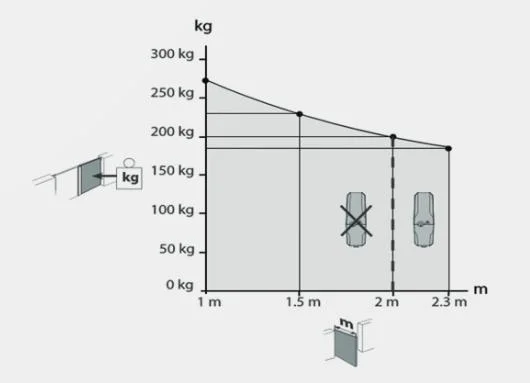

Zestaw przeznaczony do automatyzacji bram skrzydłowych na szerokim słupku, o masie skrzydła nieprzekraczającej 200 kg i szerokości 2 metrów. Idealny do grubych, murowanych słupków, gdzie tradycyjnym napędom zaczyna brakować wymiarów montażowych.

Opis

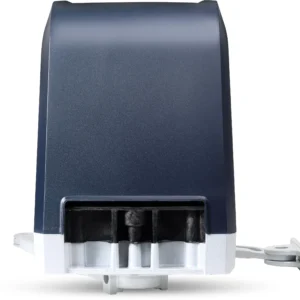

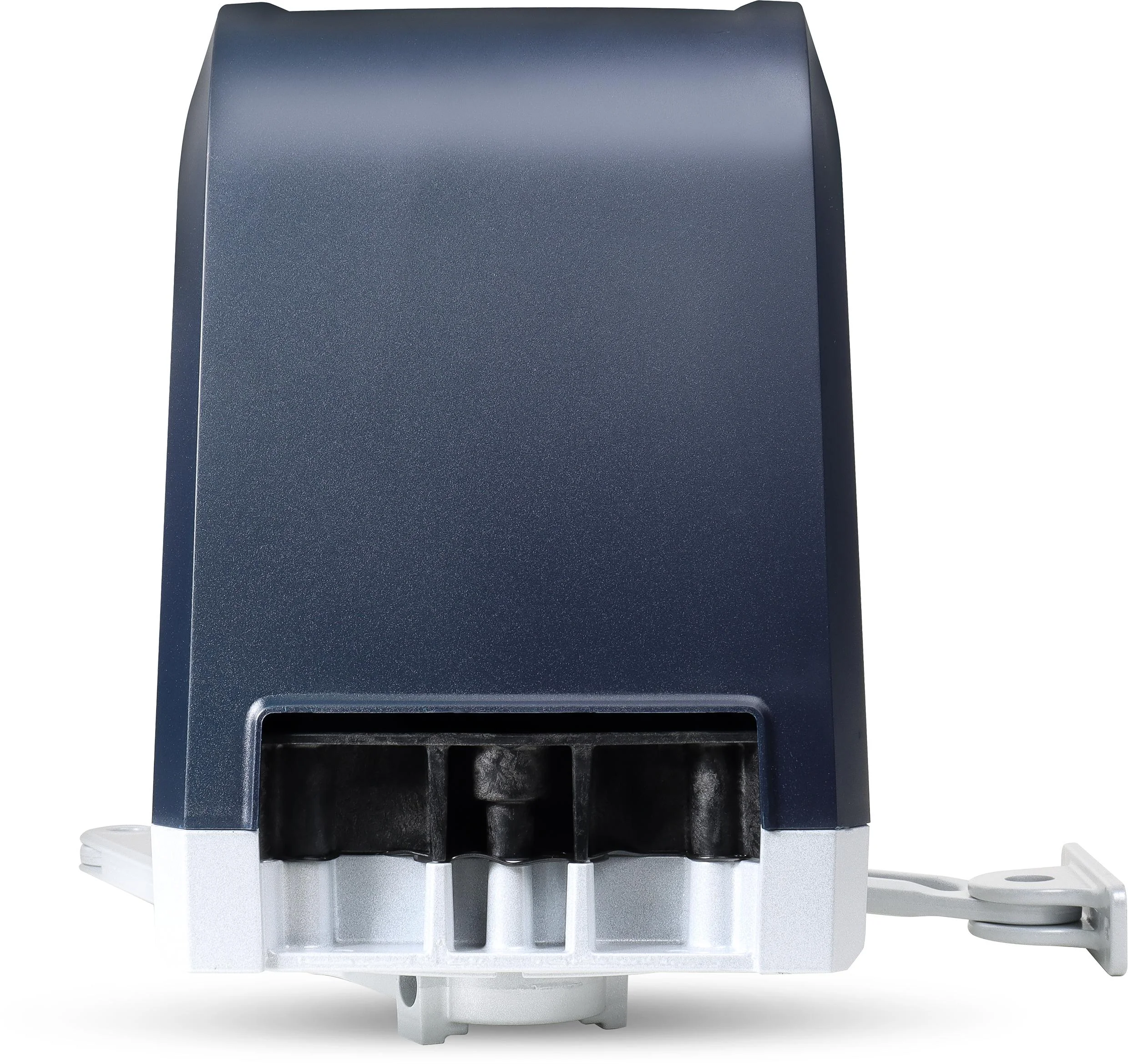

Siłowniki elektromechaniczne z serii VIRGO przeznaczone są do bram skrzydłowych o ciężarze skrzydła do 200 kg i długości do 2 m. Przewidziano je do montażu na słupkach murowanych, gdzie wymiar montażowy od osi zawiasu do krawędzi słupka wewnątrz posesji wynosi do 21 cm. Posiadają silnik zasilany napięciem 24V DC oraz wewnętrzną przekładnię samohamowną, która blokuje ręczne otwieranie i zamykanie bramy. Elektromechaniczne wyłączniki krańcowe oraz odboje mechaniczne na otwieranie i zamykanie umożliwiają precyzyjne ustawienie położeń krańcowych. Częstotliwość użytkowania napędów do 60 cykli na dobę.

Napęd ten posiada system D-Track.

Zalety dla użytkownika

• Prosty i wygodny w użyciu.
• U-security – nowy, jeszcze bardziej bezpieczny protokół radiowy.
• Zintegrowany, elektroniczny system wykrywania przeszkód.
• Zaprojektowany z myślą o oszczędności energii oraz możliwości łatwej naprawy.
• Łagodne otwarcie oraz zamknięcie bramy.
• Kompatybilne z aplikacją Tahoma od Somfy przez kartę łączności B-EBA.

Zalety dla profesjonalisty

• Zintegrowana centrala sterującą Thalia BT A80 DUO, zamontowana wyżej, niż w poprzedniku. Zapewnia to wygodniejsze programowanie.
• Programowanie za pomocą wyświetlacza.
• Możliwa do wpięcia/wypięcia oraz rozszerzenia o dodatkową pojemność karta pamięci nadajników.
• Szeroka gama akcesoriów umożliwia spersonalizowanie instalacji do potrzeb klienta.
• Automatyczne zamykanie i funkcja furtki.
• Automatyczna regulacja siły napędu.
• Dwa wejścia U-LINK: modularny projekt centrali pozwala na podłączenie dwóch kart łączności.

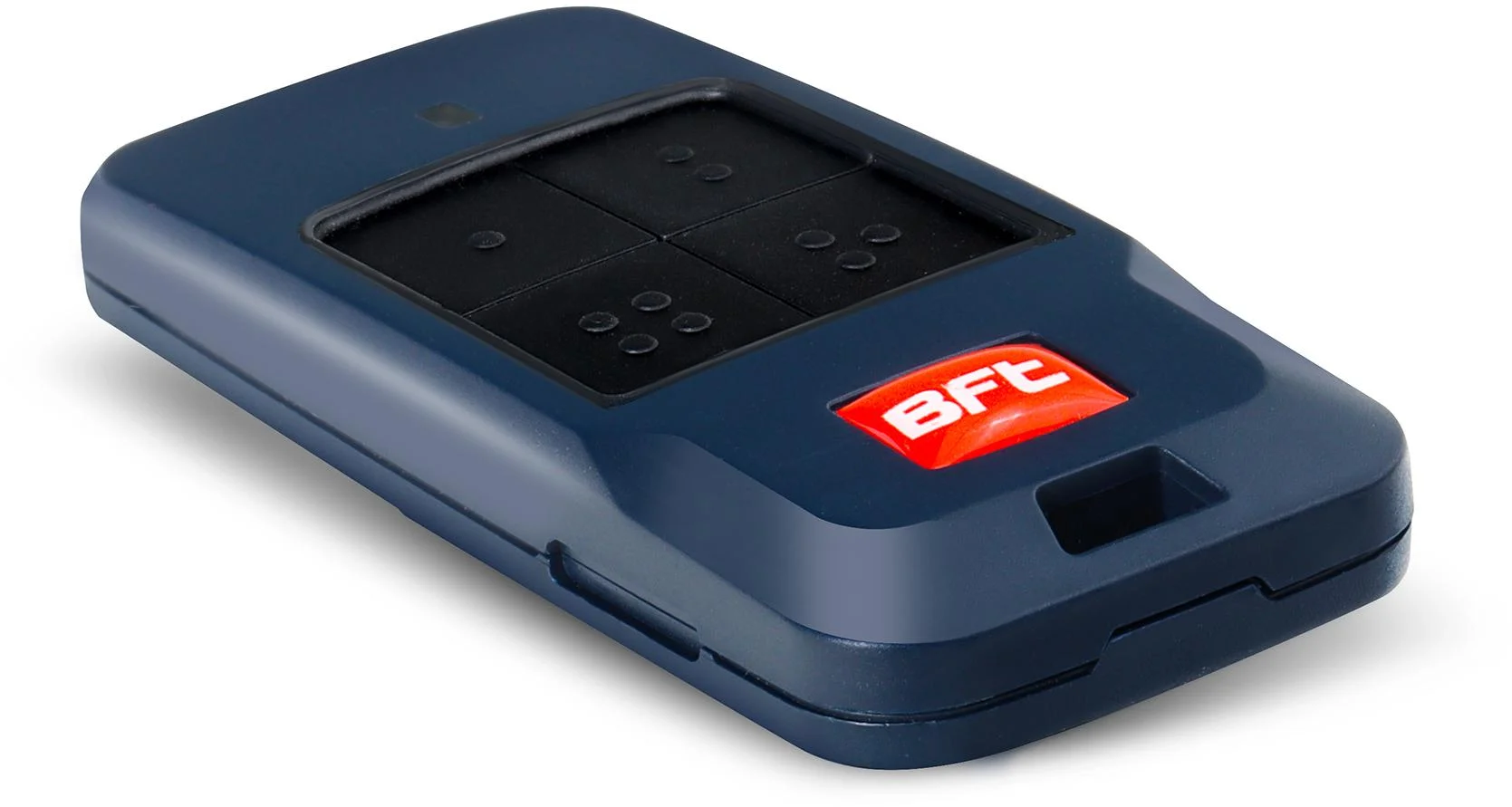

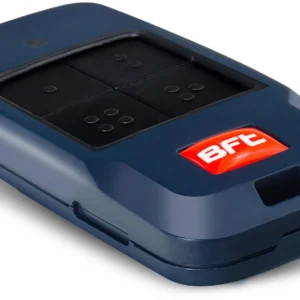

Pilot 4-kanałowy BFT MITTO COOL C4

Oryginalny pilot 4-kanałowy marki BFT przeznaczony do większości napędów tego producenta. Kompatybilny ze wszystkimi nowymi i starymi centralami BFT.

Zmiany w stosunku do pilota MITTO B4 (D111906) to:

• Uniemożliwione kopiowanie za pomocą innych pilotów, niż BFT
• Wbudowana funkcja Replay: umożliwia kopiowanie pilota od pilota z dala od radioodbiornika (czy też centrali sterującej).
• Większe przyciski

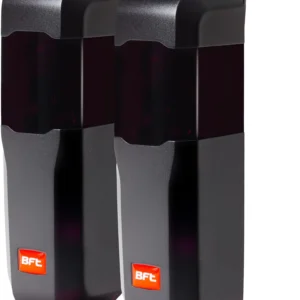

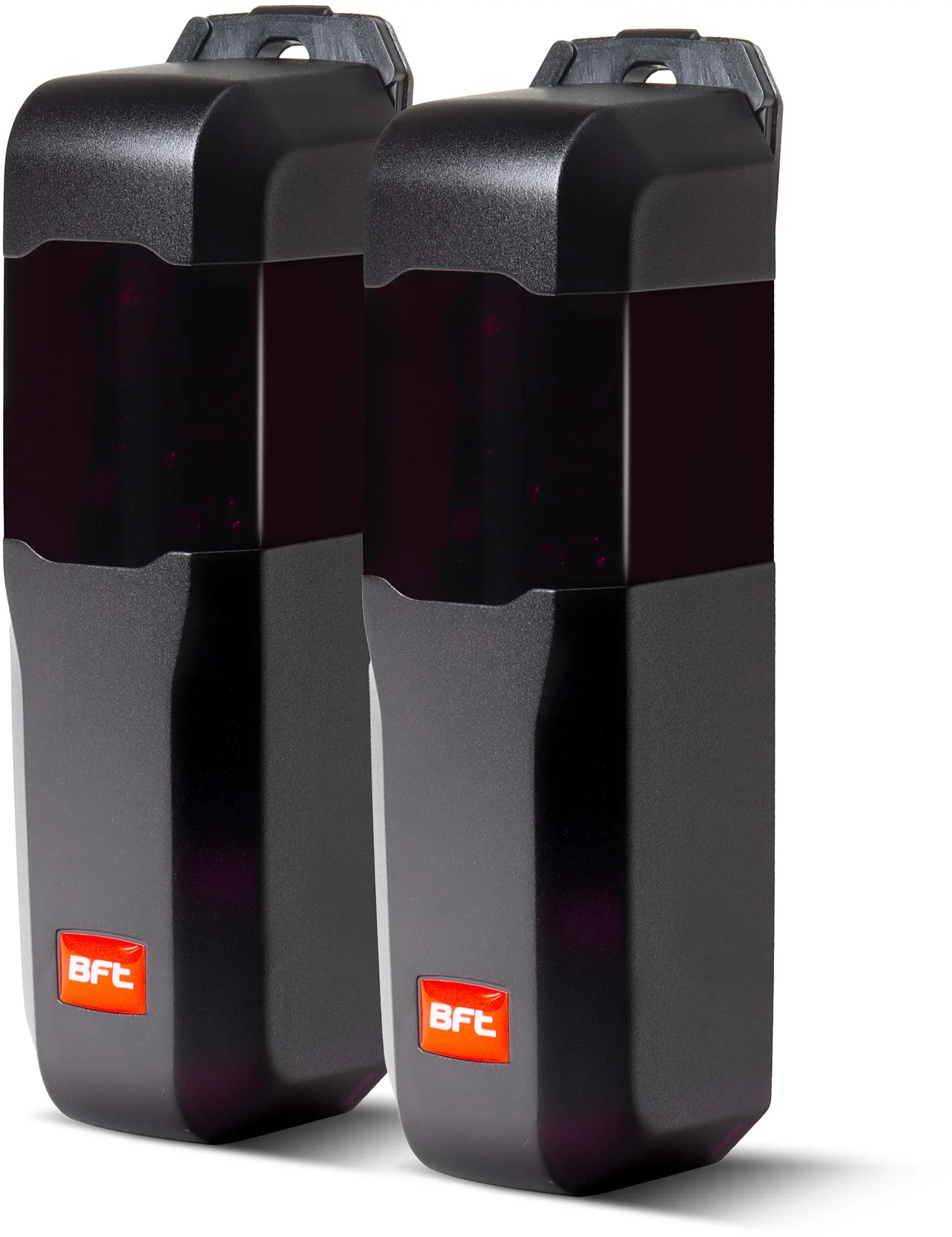

Fotokomórki BFT Compacta A20-180 (nadajnik+odbiornik)

Fotokomórki Compacta są produktem, który skutecznie zastępuje model BFT Desme. Model Compacta A20-180 charakteryzuje się przede wszystkim regulowanym kątem widzenia w zakresie 180 stopni (+/- 90° w nadajniku i odbiorniku). Zasięg fotokomórek wynosi 20 metrów, a 10 metrów jest gwarantowanym zasięgiem we wszystkich warunkach.

*System D-Track – dynamiczna kontrola momentu obrotowego

• Napęd ten posiada system D-track, będący inteligentnym systemem zarządzania momentem obrotowym, opartym na technologii mikroprocesorowej sterowników BFT.
• Uzyskując dane z kilku wskaźników, system aktualizuje poziom siły potrzebnej do wykonania operacji. D-track ułatwia również instalatorowi zapewnienie certyfikatów wymaganych przez prawo.
• Konwencjonalne jednostki sterujące nie odczytują dokładnej pozycji bramy i konsekwentnie stosują stałe poziomy siły, nie zapewniając stabilnej czułości na przeszkodę podczas zamykania i otwierania.
• Urządzenia BFT wyposażone w system D-track rejestrują najmniejsze wahania siły bramy, lub drzwi, na przykład z powodu różnic temperatury lub zyżycia, stale dostarczając aktualny moment obrotowy do silnika.
• Tradycyjna jednostka sterująca nie może wykryć tych zmian ciągu, co powoduje czasami wskazanie nieistniejących przeszkód.
• System D-Track od BFT gwarantuje w ten sposób maksymalne bezpieczeństwo i doskonałe działanie sprzętu, bez względu a warunki klimatyczne i stopień zużycia mechanicznego.

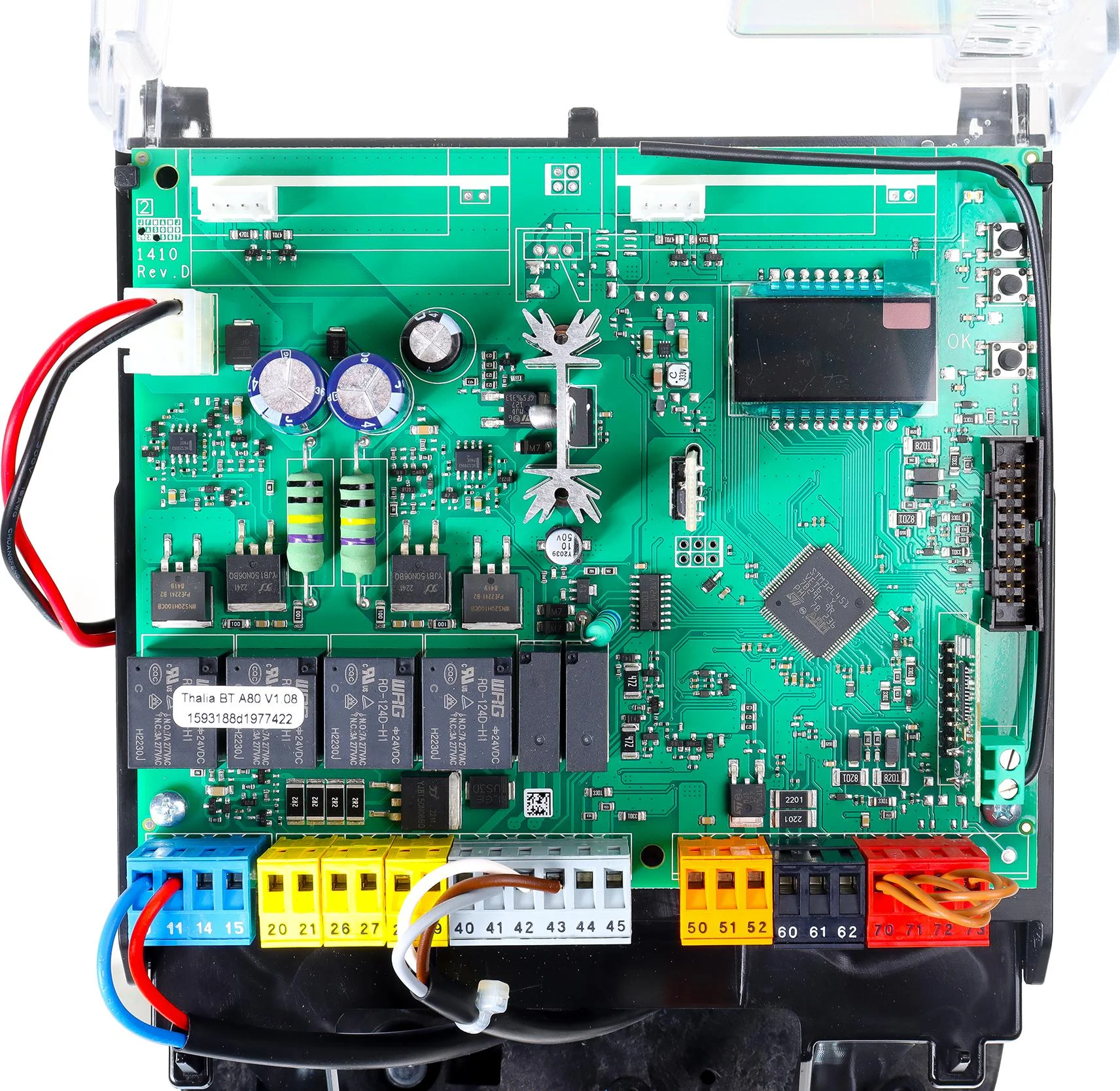

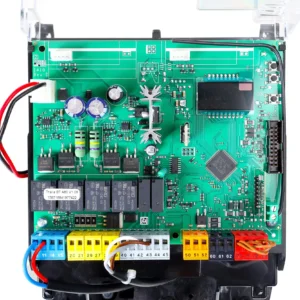

Centrala sterująca BFT Thalia BT A80 DUO

Centrala sterująca THALIA BT A80 DUO z wyświetlaczem LCD przeznaczona jest do obsługi siłowników PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT i innych przeznaczonych zasilanych napięciem 24V.

Centrala Thalia BT A80 DUO zastępuje model Thalia Light. Posiada wbudowany radioodbiornik z kodem zmiennym, pamięć 128 pilotów. Programowalne wejścia-wyjścia, obsługuje dwie niezależne linie fotokomórek.

Co bardzo istotne, centrala ta nie współpracuje ze starymi pilotami Mitto B2 (D111904 i Mitto B4 (D111606).

• Obsługa elektrycznego zamka zwalniającego: TAK
• Otwieranie dla pieszych za pomocą zegara: TAK
• Czujnik oświetlenia: TAK
• Łączność: NIE
• Obsługa elektrycznego zamka magnetycznego: TAK
• Obsługa lampy sygnalizacyjnej: TAK
• Kontrola sygnalizatora świetlnego: TAK
• Obsługa krawędzi bezpieczeństwa (listw krawędziowych): TAK
• Max. moc na wyjściu: 180W
• Sygnalizacja konserwacji: TAK
• Obsługa światła powitalnego: TAK
• Konfigurowalne złącze AUX 1: TAK
• Zasilanie centrali sterującej: 220-230V
• Oświetlenie strefy: TAK
• Test fotokomórek: TAK
• Max. liczba pilotów: 128
• Obsługa oświetlenia schodów: TAK
• Funkcja furtki: TAK
• Test listw krawędziowych: TAK
• Wyświetlacz: TAK
• Konsumpcja energii w trybie standby: <0,5W
• Sygnalizacja stanu bramy: TAK
• Alarm otwarcia bramy: TAK
• Obsługa elektrozamka: TAK
• Otwieranie za pomocą zegara: TAK

Specyfikacja techniczna

• Centrala sterująca: Thalia BT A80 DUO
• Napięcie zasilania: 230V +/- 10% 50 Hz
• Napięcie zasilania silnika: 24V
• Pobór mocy: 110 W

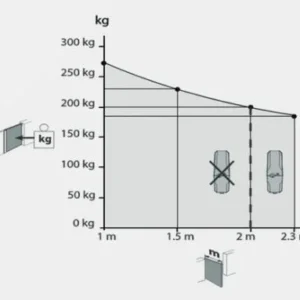

• Max. szerokość skrzydła/bramy: 2m.
• Max. ciężar skrzydła drzwi/bramy: 200 kg
• Max. kąt otwarcia: 120 stopni
• Czas otwarcia: 14 sek.
• Typ krańcówek: elektromechaniczne
• Spowolnienie: TAK
• Blokada: mechaniczna
• Odblokowanie: klucz spersonalizowany
• Reakcja na przeszkodę: D-Track
• Częstotliwość użytkowania: średnio-intensywna (60 cykli na dobę)
• Stopień ochrony: IP44
• Maksymalna liczba pilotów: 128
• Temperatura pracy: od -20 C do + 55 C
