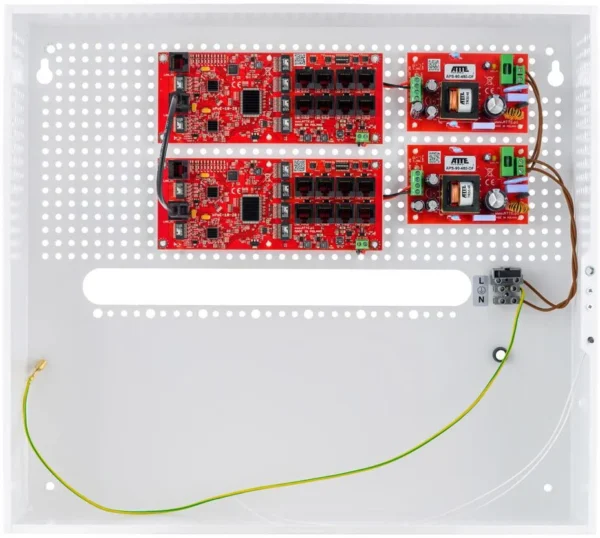

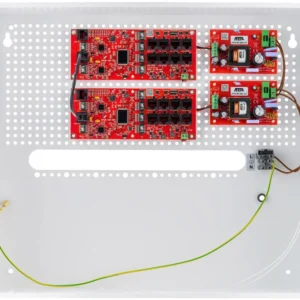

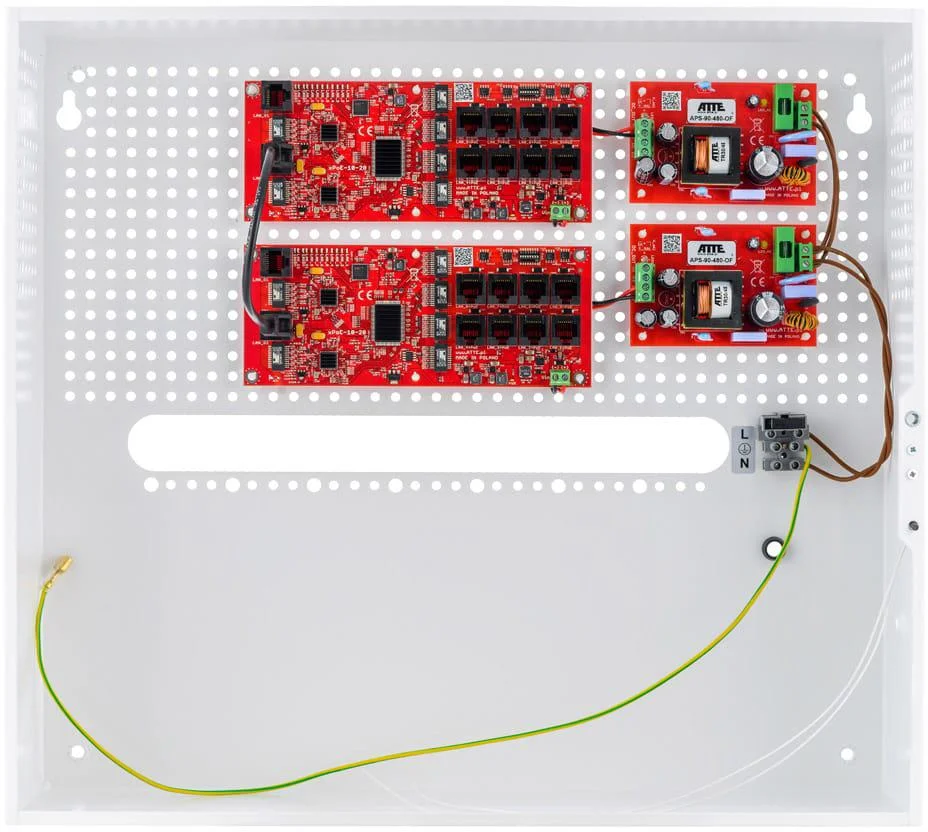

Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H

Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H

Model: IP-16-20-H

Przeznaczenie

IP-16-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

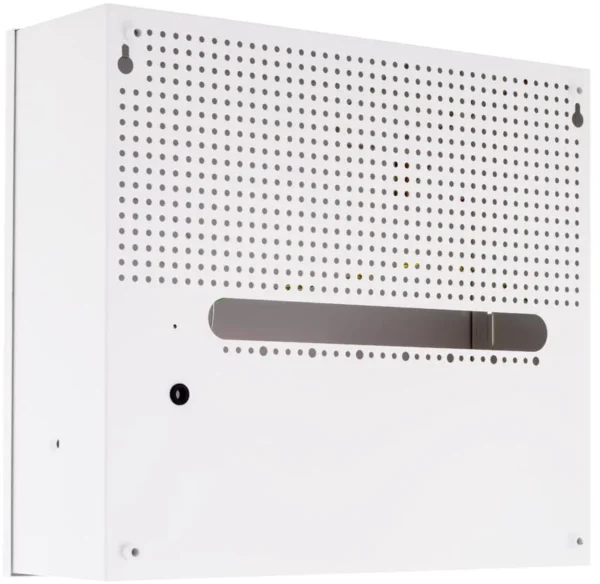

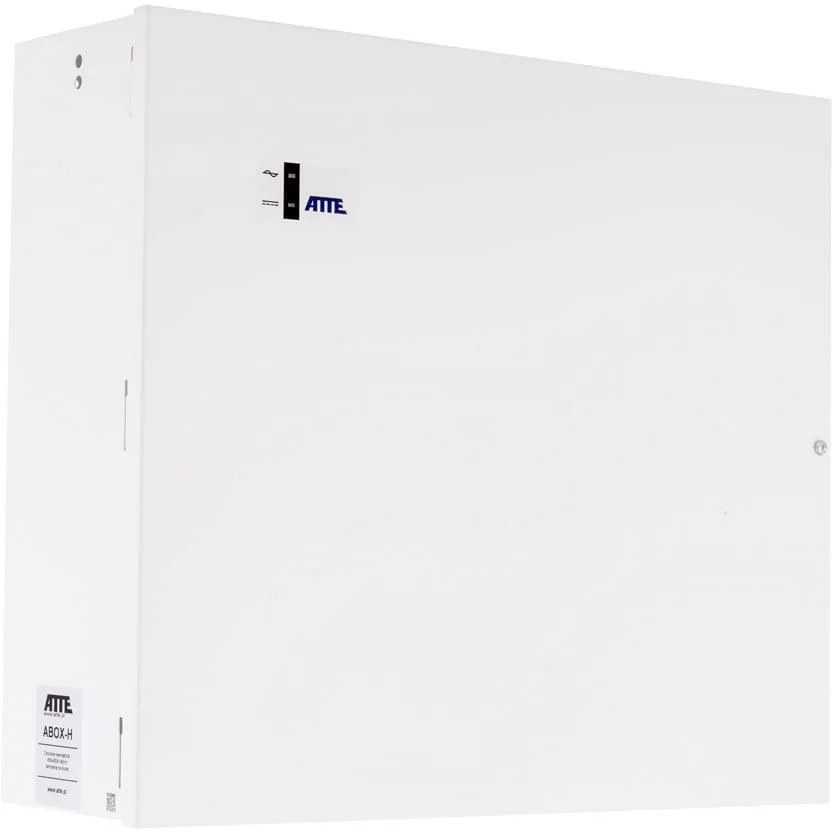

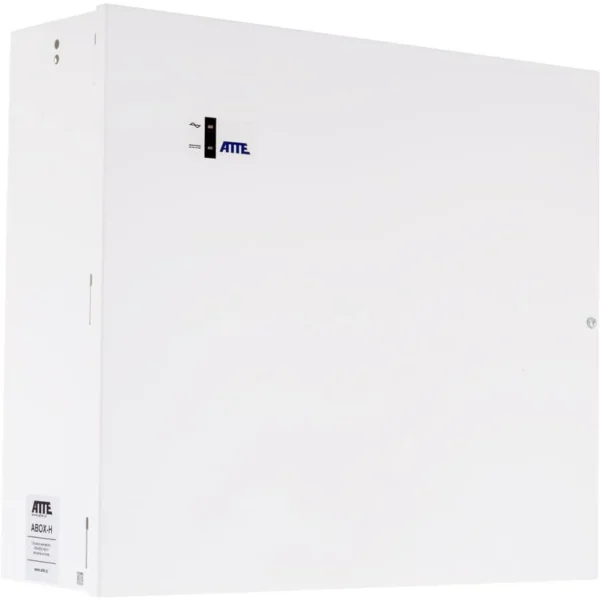

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD
• możliwość zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na portach PoE (LAN_1 do LAN_8)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

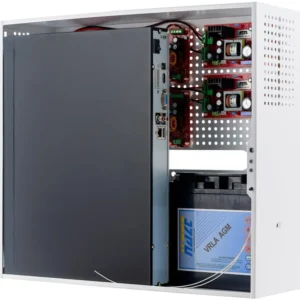

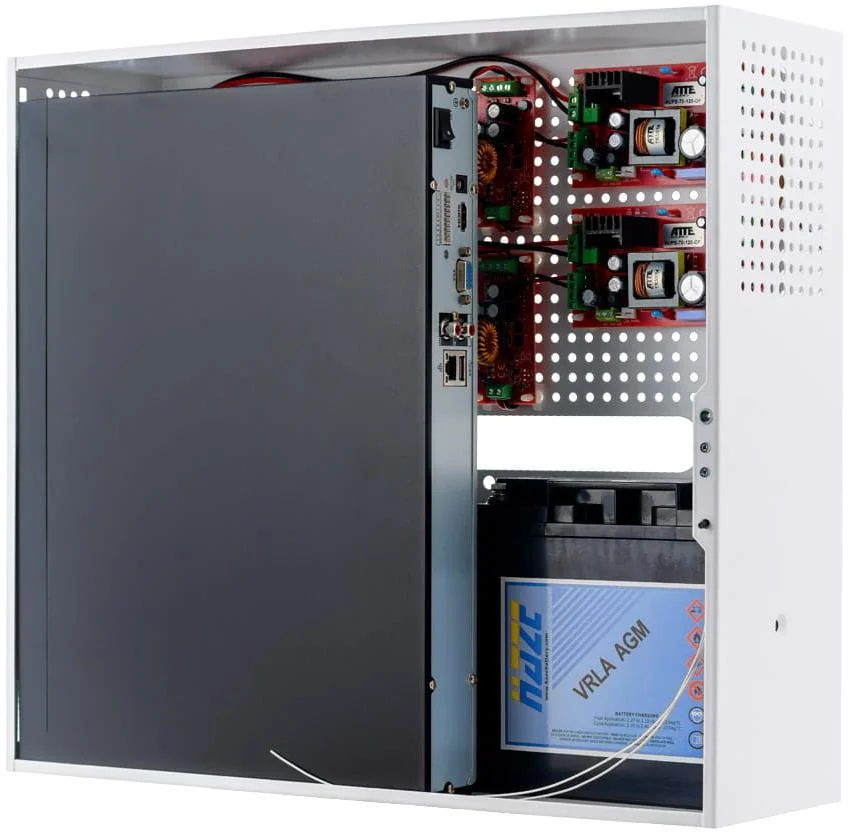

• miejsce na rejestrator wideo (NVR)
• możliwość zachowania zapasu kabli wewnątrz obudowy
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowej

Specyfikacja techniczna

Porty LAN18 portów RJ45(16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)Obsługiwane odbiorniki PoE (standard / moc max)802.3af – do 15,4W LAN_1…LAN_8 (Vin > 48VDC) 802.3at – do 30W LAN_1…LAN_8 (Vin > 48VDC) PoE PASSIVE – do 40W LAN_1…LAN_8Wyjścia PoE (standard / tryb zasilania)LAN_1…LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)LAN_1…LAN_8 0,75A / elektroniczny (auto-powrót)Mikroprzełączniki SW1 (DIP switch)przełączniki 1…8 „PoE ON/OFF” – zasilanie PoE na portach LAN_1…LAN_8Zasilacz sieciowy (rodzaj / typ)impulsowy SMPS / 2x APS-90-480-OFZabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)Zabezpieczenie termiczne zasilaczaTSD (thermal shutdown) 130°C, wymaga restartuZakres napięcia wejściowego zasilacza / zabezpieczenie wejścia180…240VAC / T3,15A bezpiecznik topikowy F1Moc wyjściowa zasilacza (ciągła)2x 96W (192W)Sprawność zasilacza92% @90WNapięcie wyjściowe zasilacza (zasilania kamer PoE)48V +/-2%Montaż obudowynaścienny, otwory montażowe 6mmMontaż urządzeń wewnątrz obudowysystemowe otworowanie 4,8mm w rastrze 10,8mmZakres temperatur pracy-10°C…+40°CObudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ścianyWymiary / masa netto / stopień ochrony400x450x140mm / 4,46kg / IP20
