Zestaw Energy FDS – FAAC 392 24V do 5m bram dwuskrzydłowych

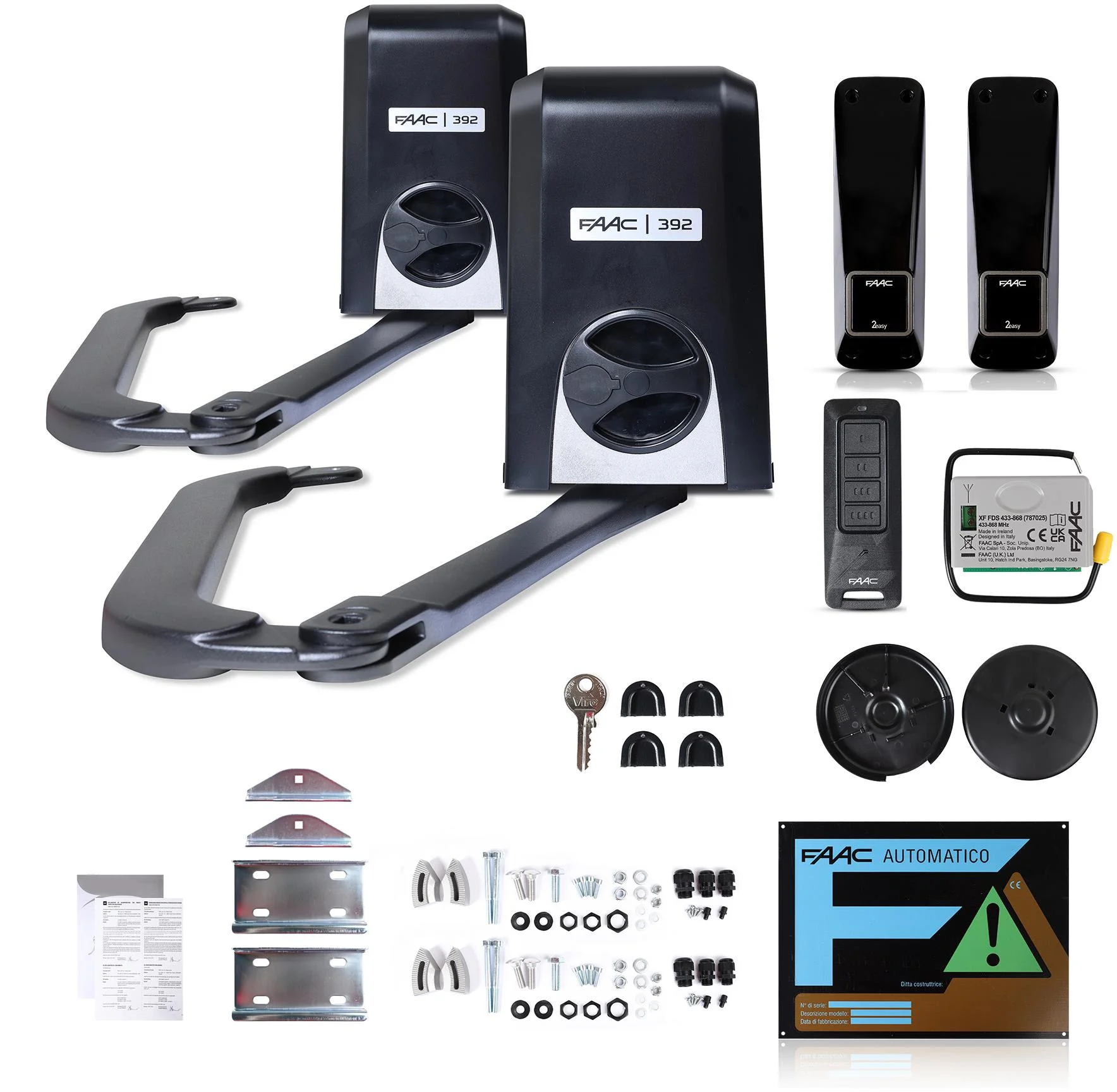

W skład zestawu wchodzą:

• Siłownik FAAC 392E z ramieniem łamanym i wbudowaną centralą sterującą
• Siłownik FAAC 392 z ramieniem łamanym

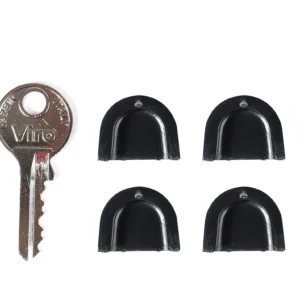

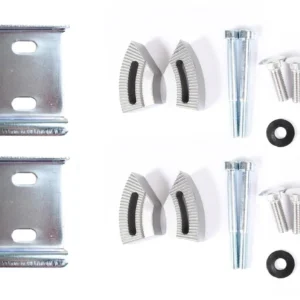

• 2x ogranicznik na otwarcie (półksiężyce)
• 2x ogranicznik na zamknięcie (półksiężyce)
• Moduł radiowy XF FDS
• 1szt. pilota XT4 FDS LR
• Para fotokomórek XP20BD

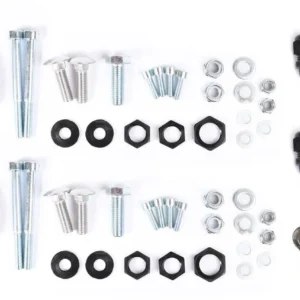

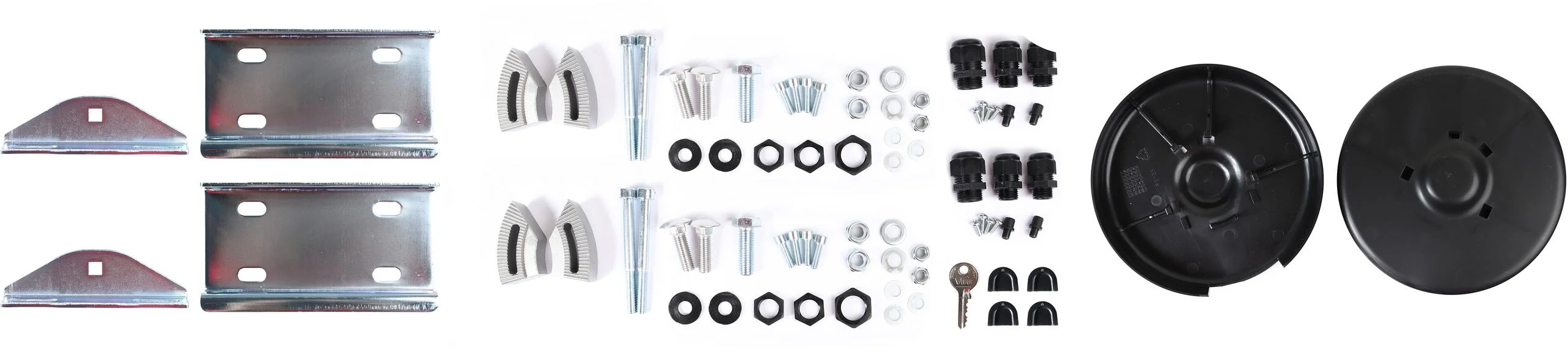

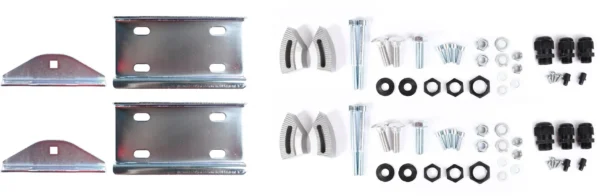

• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki

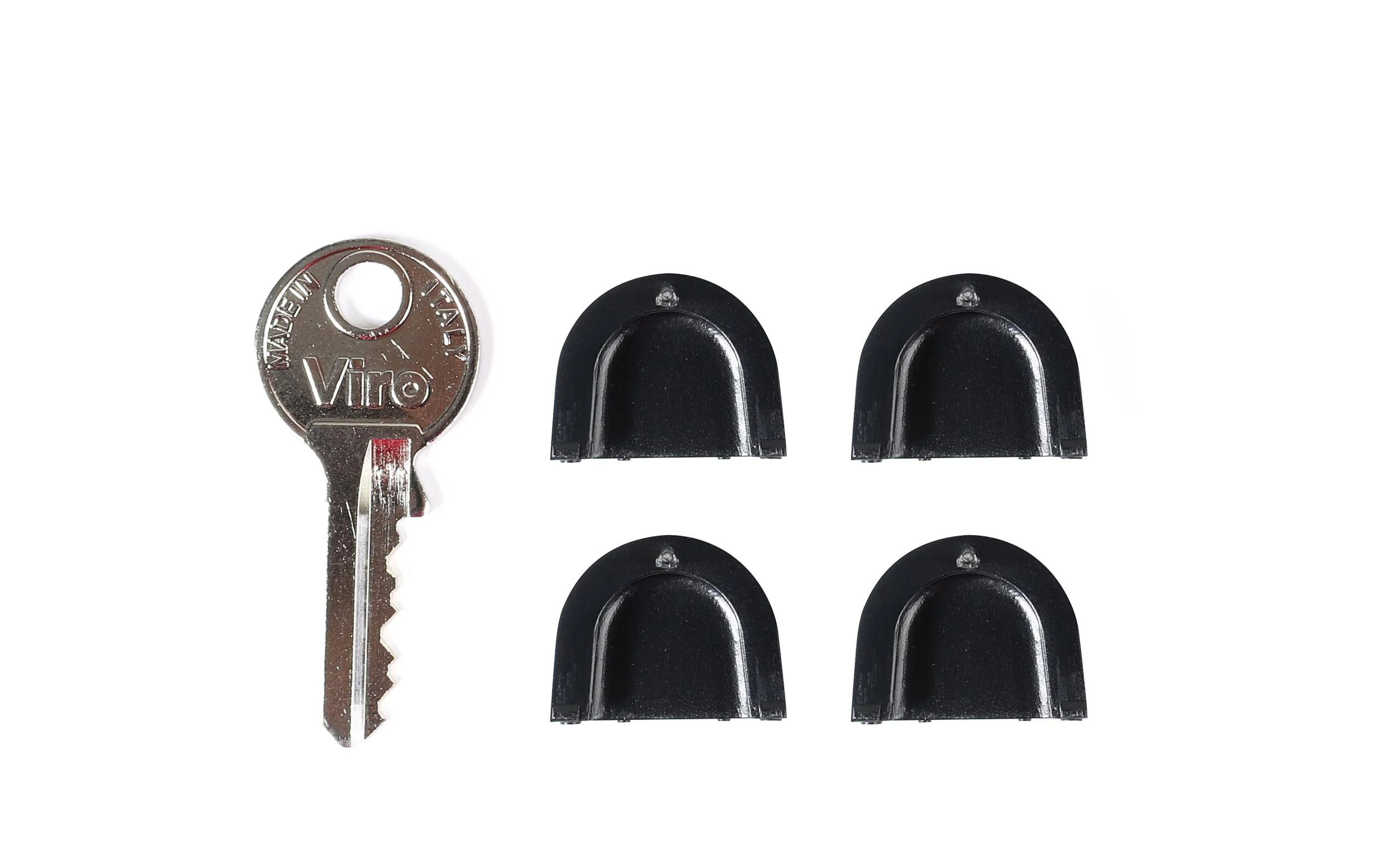

• Klucze odblokowania awaryjnego

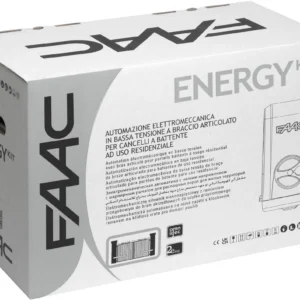

• Oryginalne opakowanie FAAC

Przeznaczenie

Kompletny zestaw napędów elektromechanicznych z ramionami przegubowymi do bram skrzydłowych, przydomowych. Odpowiedni dla skrzydeł o długości do 2 metrów (lub 2,5 metra przy zastosowaniu zamka elektromagnetycznego). Maksymalna masa pojedynczego skrzydła nie powinna przekraczać 300kg. Zestaw startowy FAAC Energy 392 to idealne rozwiązanie do szerokich słupków bramowych, które pozwala obsłużyć bramę o świetle wjazdu do aż 5 metrów

Najważniejsze cechy:

• Kompaktowe, eleganckie wykonanie. Szerokość – najistotniejszy wymiar – nie przekracza 185 mm!
• Prosta instalacja. Ramie przegubowe zapewnia dużą elastyczność zastosowań, umożliwiając instalację także na szerokich słupkach.
• Dzięki samoblokującemu napędowi nie ma potrzeby instalowania zamków elektromagnetycznych. W przypadku awarii zasilania łatwy w obsłudze system zwalniający (z indywidualnym kluczem) pozwala na otwarcie lub/i zamknięcie bramy.
• Wbudowane blokady mechaniczne: nie wymaga się instalowania mechanicznych blokad otwierania i zamykania.

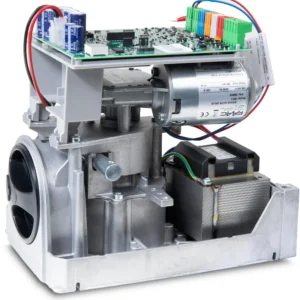

• Nowa centrala sterująca E034S o bardzo szerokich możliwościach
• Akumulator awaryjny gwarantuje działanie w przypadku awarii zasilania (dostępny jako opcja).

• Aby uzyskać gwarancję prawidłowego działania należy się upewnić, że odległość między zawiasem bramy a jakąkolwiek ścianą lub końcem ogrodzenia przekracza 725 mm.
• Siłowniki są wyposażone w wygodny w obsłudze, bezpieczny system zwalniający, dzięki któremu można przy użyciu prywatnego klucza otworzyć lub zamknąć skrzydła bramy w przypadku awarii zasilania elektrycznego, lub awarii siłownika.

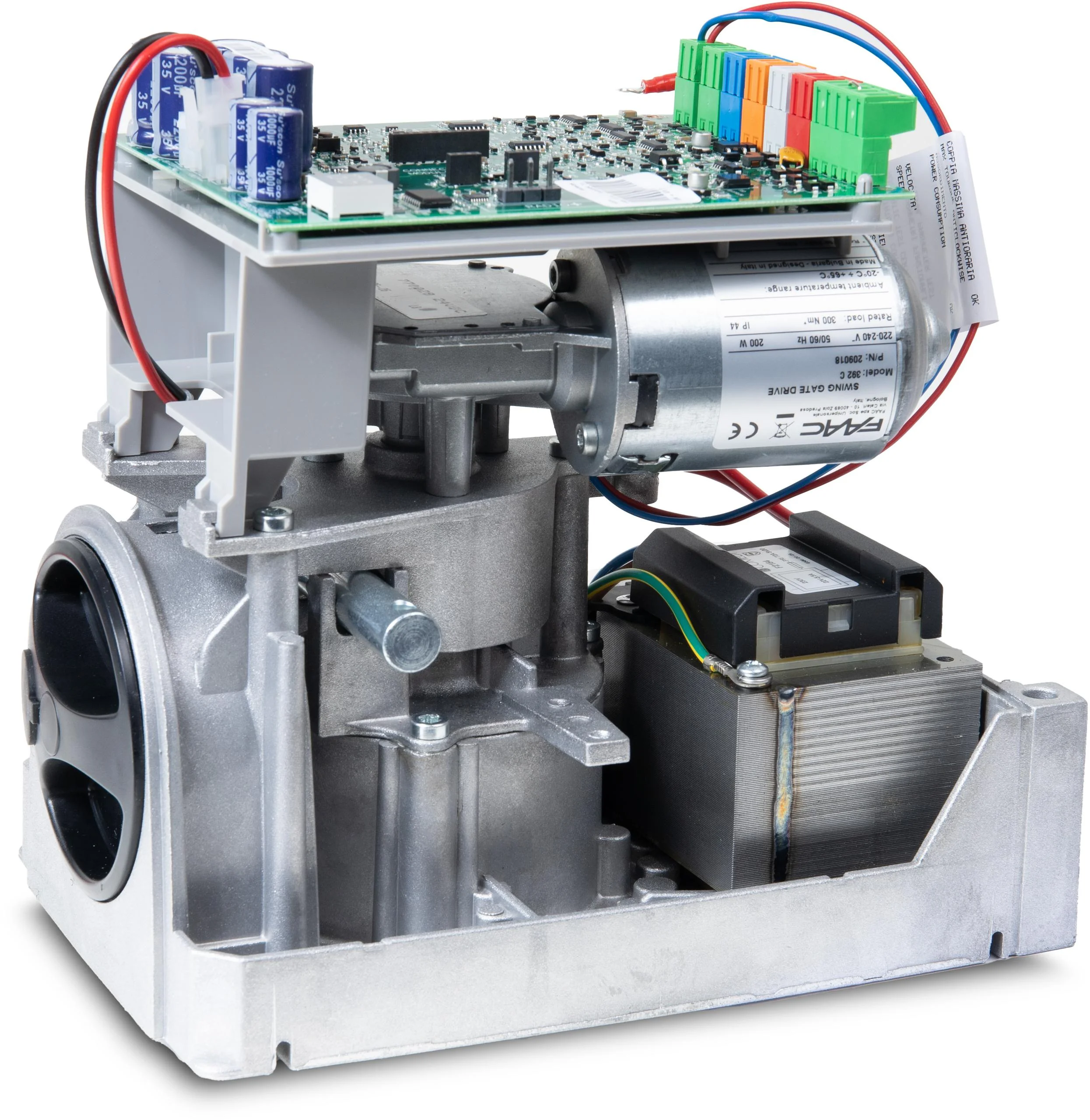

Innowacyjna centrala sterująca E034

• NOWY UPROSZCZONY INTERFEJS UŻYTKOWNIKA
• Programowanie centrali za pomocą przycisków i wyświetlacza.
• Diagnostyka za pomocą diody LED i wyświetlacza.
• Możliwość konfiguracji 1 lub 2 siłowników.
• Zakres spowolnionej pracy w cyklu zamykania i otwierania regulowany precyzyjnie i osobno dla każdego skrzydła.
• Technologia 2EASY do akcesoriów BUS
• 1 wyjście programowalne.
• Miękki start i miękkie domknięcie.
• Droga radiowa FDS – bezpieczeństwo i brak możliwości sklonowania pilota
• W opcji (do dokupienia): moduł XLC, zmniejszający pobór prądu do 0,5 W w trybie czuwania

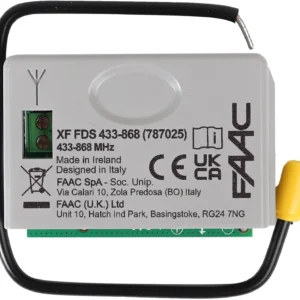

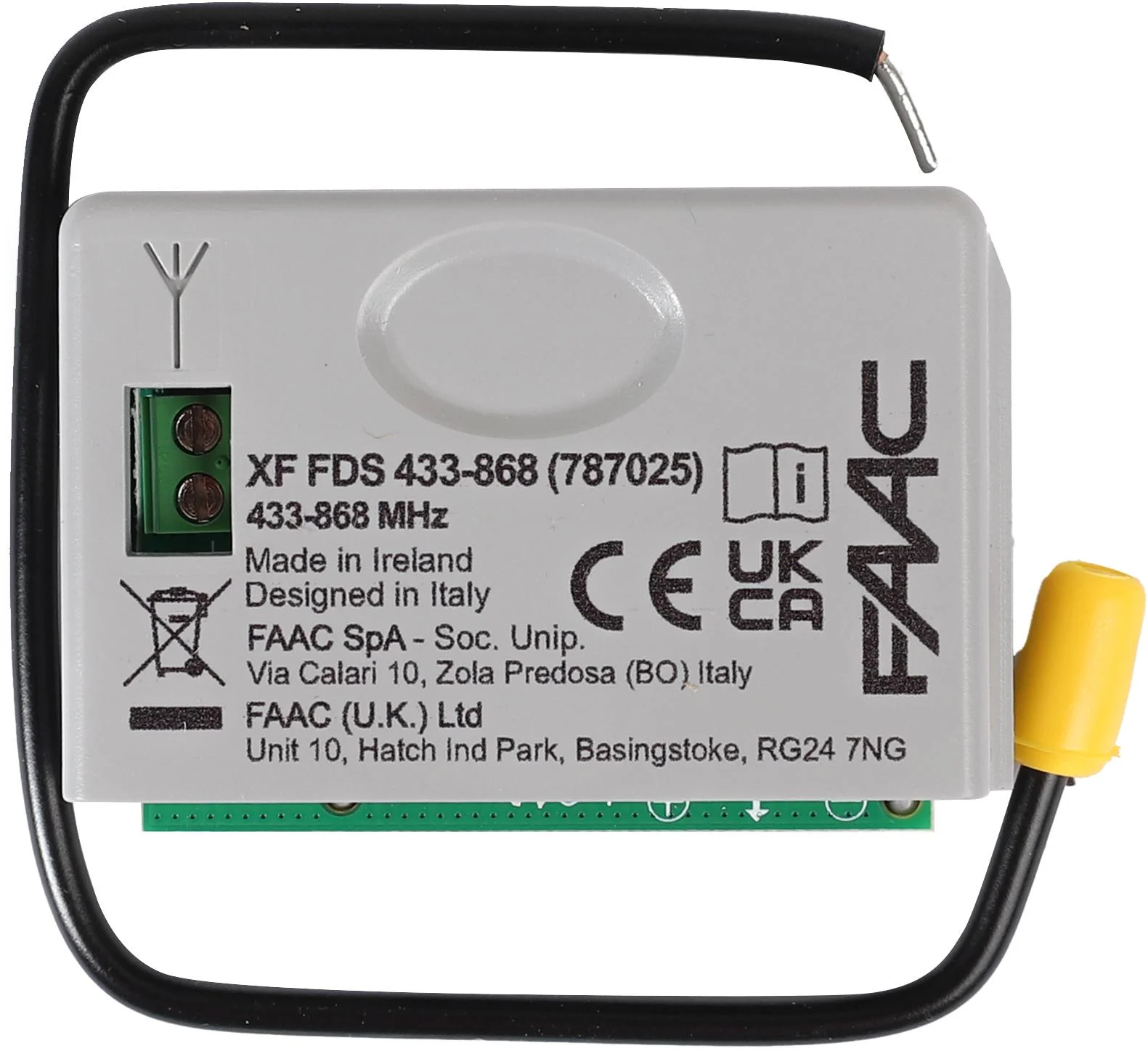

Moduł radiowy FAAC XF FDS 433-868

Moduł radiowy XF FDS 433-868MHz współpracujący z pilotami dalekiego zasięgu FAAC XT2 / XT4 433-868 MHz FDS .

Kompatybilny z elektronicznymi centralami sterującymi FAAC wyposażonymi w uniwersalny system dekodowania FDS, rozpoznawalny przez dedykowane logo.

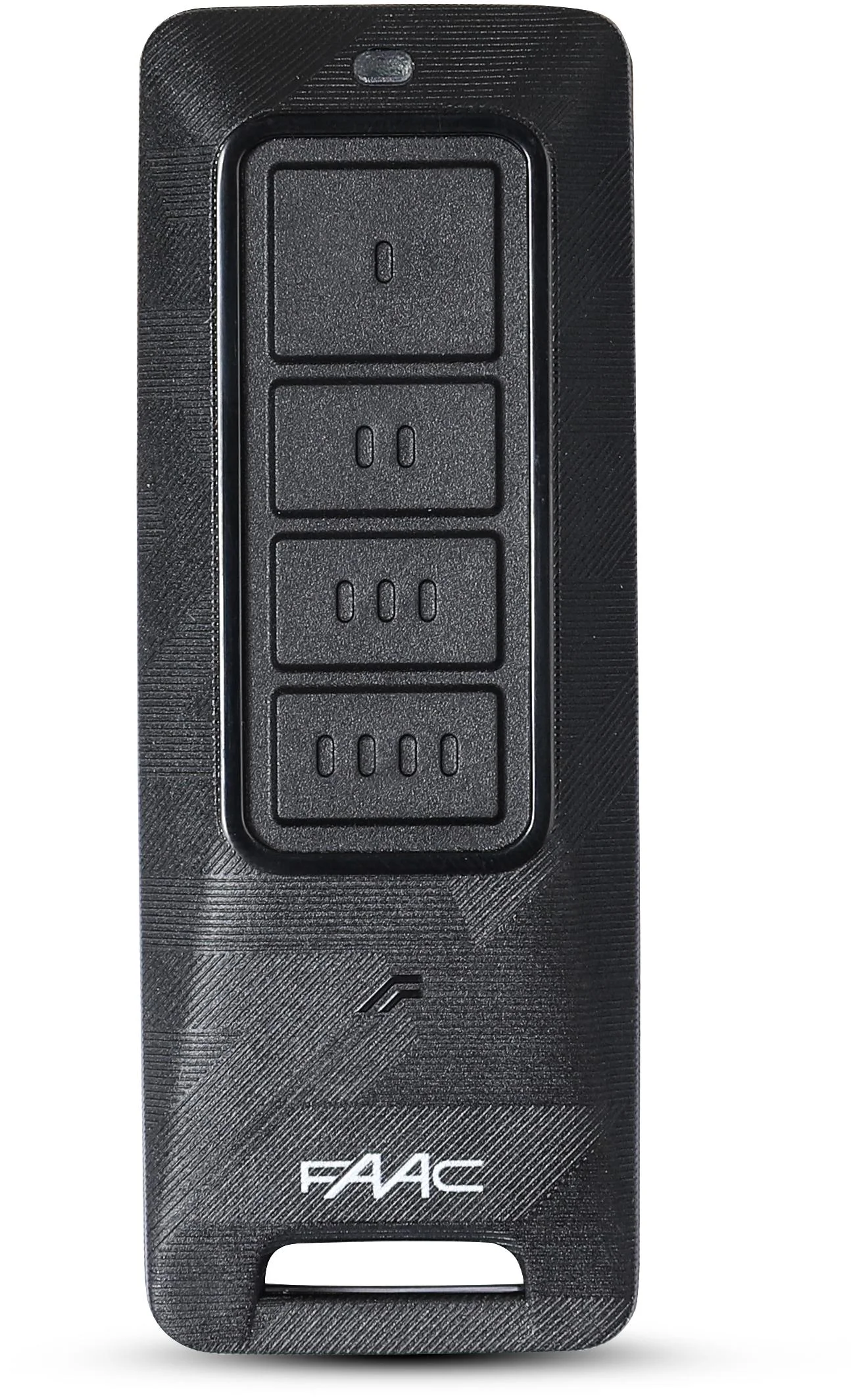

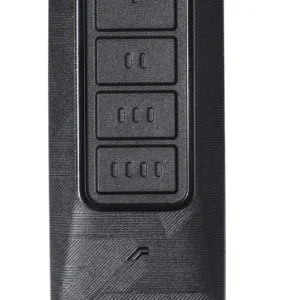

Pilot FAAC XT4 FDS 433-868 SLH LR (Long Range)

Piloty FAAC XT4 FDS charakteryzują się maksymalnym zabezpieczeniem przed klonowaniem. Zapewnia to zaawansowany schemat zabezpieczeń oparty na technologii sprzętowej Secure Vault (certyfikat PSA – poziom 3) oraz TrustZone, będący najnowocześniejszym sposobem zabezpieczenia cyfrowych transakcji finansowych i urządzeń/sieci IoT High Security.

FDS (podpis cyfrowy FAAC – FAAC Digital Signature) – jest protokołem radiowym opartym na modulacji częstotliwości o najwyższej wydajności pod względem zasięgu i czasu pracy na baterii; transmisja radiowa jest zabezpieczona algorytmem szyfrowania symetrycznego AES-128 ze 128-bitowym kluczem. Autentyczność pilotów jest weryfikowana za pomocą łańcucha spersonalizowanych certyfikatów bezpieczeństwa FAAC.

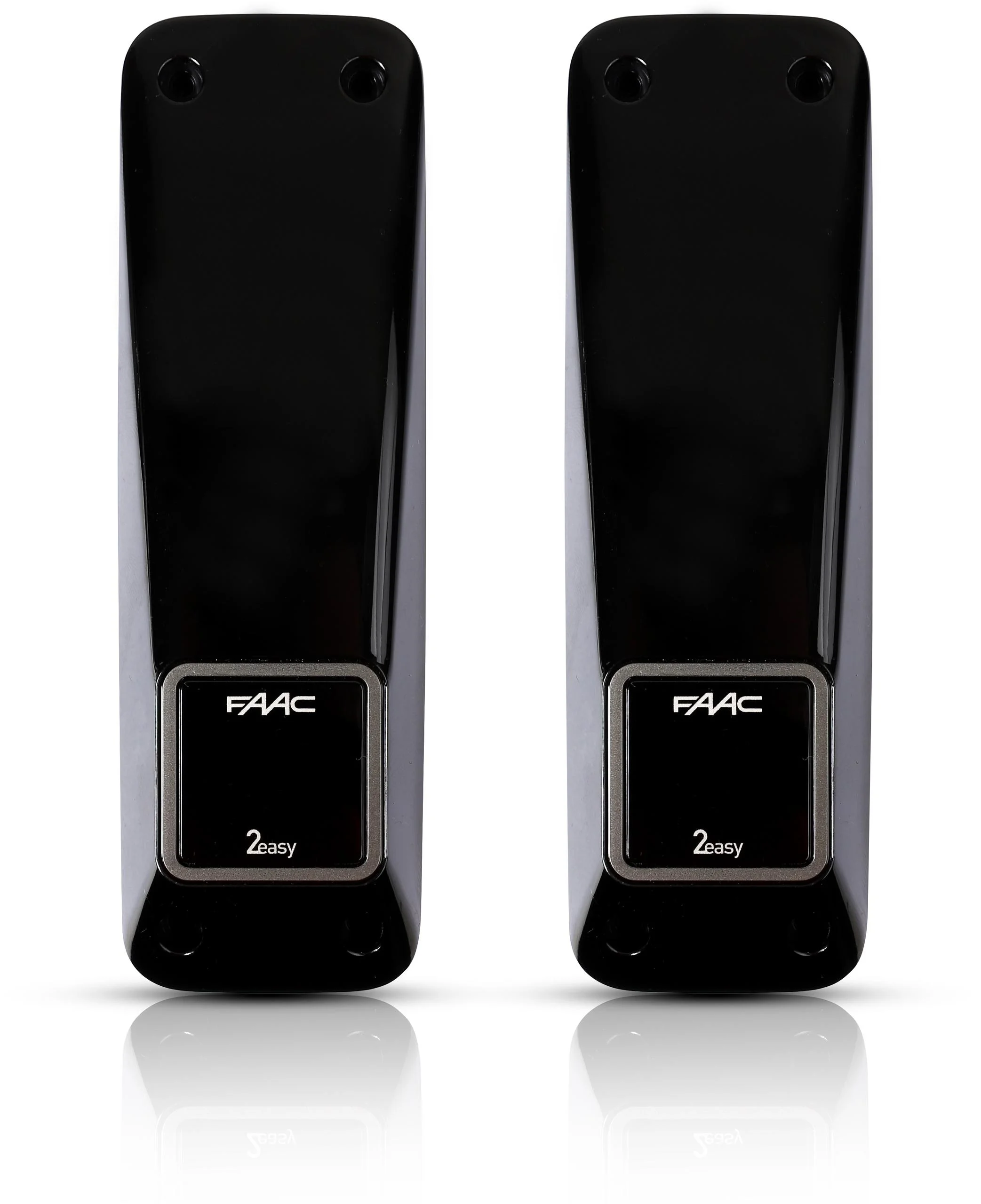

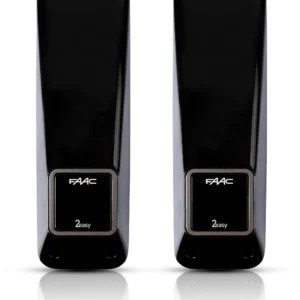

Fotokomórki XP20BD – dwużyłowe

• Instalacja natynkowa lub na kolumnie dedykowanej
• Fotokomórka kierunkowa z regulowanym kątem widzenia
• Zasięg działania do 20m
• Stopień ochrony: IP 54
• Automatyczna kalibracja pionowa
• Układ z BUS-ową szyną zasilającą tylko dwa przewody bez polaryzacji
• Możliwość zainstalowania do 16 par fotokomórek w jednym układzie

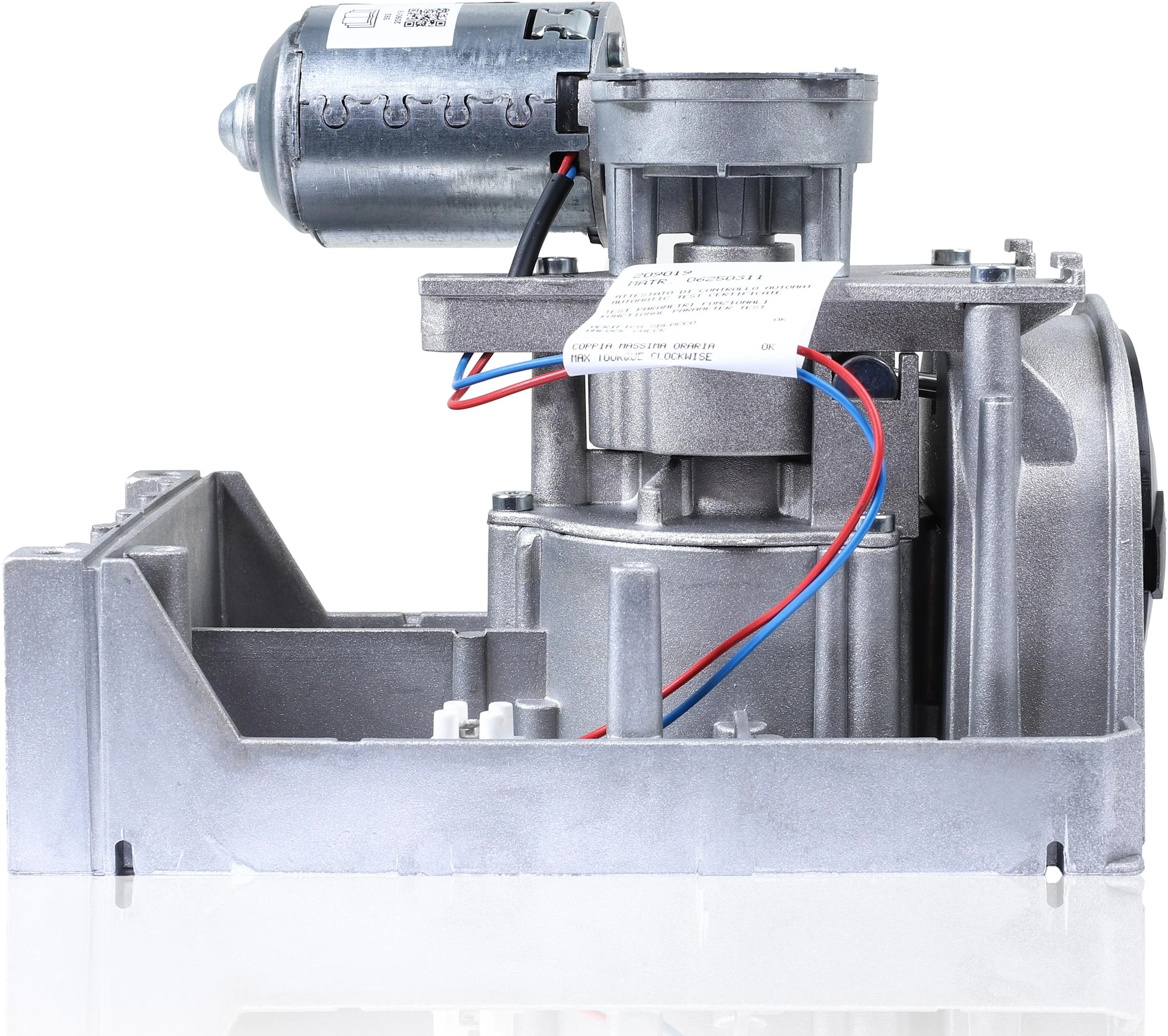

Specyfikacja techniczna:

• Napięcie zasilania: 220-240 V AC 50/60 Hz
• Rodzaj silnika: Szczotkowy, 24 V DC
• Maks. siła ciągu: 300Nm
• Maks. prędkość kątowa: 8,5°/sek.
• Maks. kąt otwarcia skrzydła: 120°
• Temperatura otoczenia podczas pracy: -20°C ÷ + 55°C
• Stopień ochrony: IP44
• Częstotliwość użytkowania: ciągła

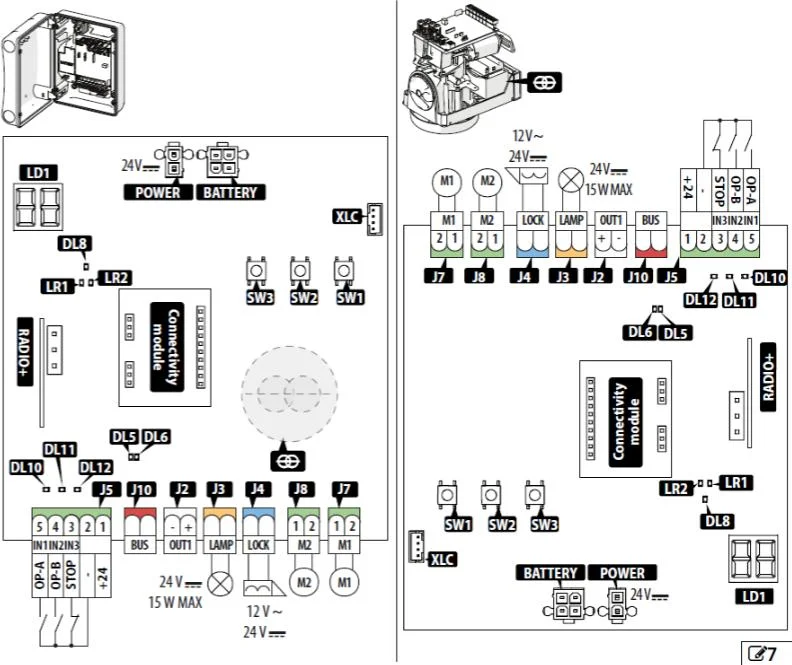

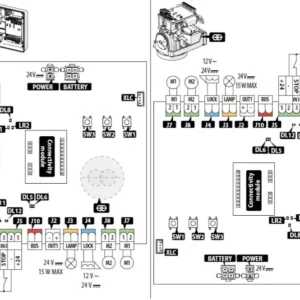

Specyfikacja centrali sterującej E034S

• Wyświetlacz: TAK
• Szyna BUS: TAK
• Wejście STOP: TAK
• Wyjście lampy: TAK (24V)
• Wyjście elektrozamka: TAK
• Wejście 3-PIN odbiornik OMNIDEC: TAK
• Wyjście programowalne (OUT 1): TAK
• Liczba logik pracy: 7
• Regulacja siły: Tak (zakres: 1-50 regulowany osobno dla każdego skrzydła F1, F2)
• Regulacja prędkości otwierania/zamykania: Tak (zakres: 1-10 jednolita w obu kierunkach dla obu skrzydeł)
• Ręczna obsługa siłownika (N1, N2): TAK
• Dystans spowolnienia dla otwierania: Tak (zakres: 0-99 regulowany osobno dla każdego skrzydła r1, r2)
• Dystans spowolnienia dla zamykania: Tak (zakres: 0-99 regulowany osobno dla każdego skrzydła r1, r2)
• Regulacja opóźnienia skrzydeł przy otwieraniu (Od): Tak (zakres: 00 – 1,3)
• Regulacja opóźnienia skrzydeł przy zamykaniu (Od): Tak (zakres: 00 – 1,3)
• Lekki dotyk: TAK
• Lekki start: TAK
• Regulacja czasu pauzy OPEN A (PA): Tak (zakres: 00 – 9,5)
• Regulacja czasu pauzy OPEN B (PB): Tak (zakres: 00 – 9,5)
• Funkcja furtki: TAK
• Regulacja czułości przed zgnieceniem – wykrywanie przeszkody(EC): Tak (zakres: 00 – 10)
• Funkcja samouczenia: TAK
• Kompatybilność z FSD (przez OMNIDEC): TAK
• Kompatybilność z Simply Connect: TAK

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
