Zestaw konwerterów ATTE ETH-2wire-A-SET
2 624,76 zł

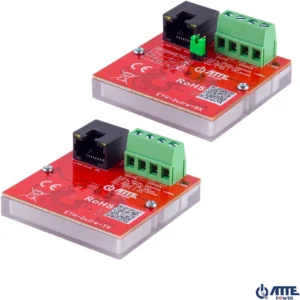

Zestaw konwerterów ATTE ETH-2wire-A-SET
Model: ETH-2wire-A-SET

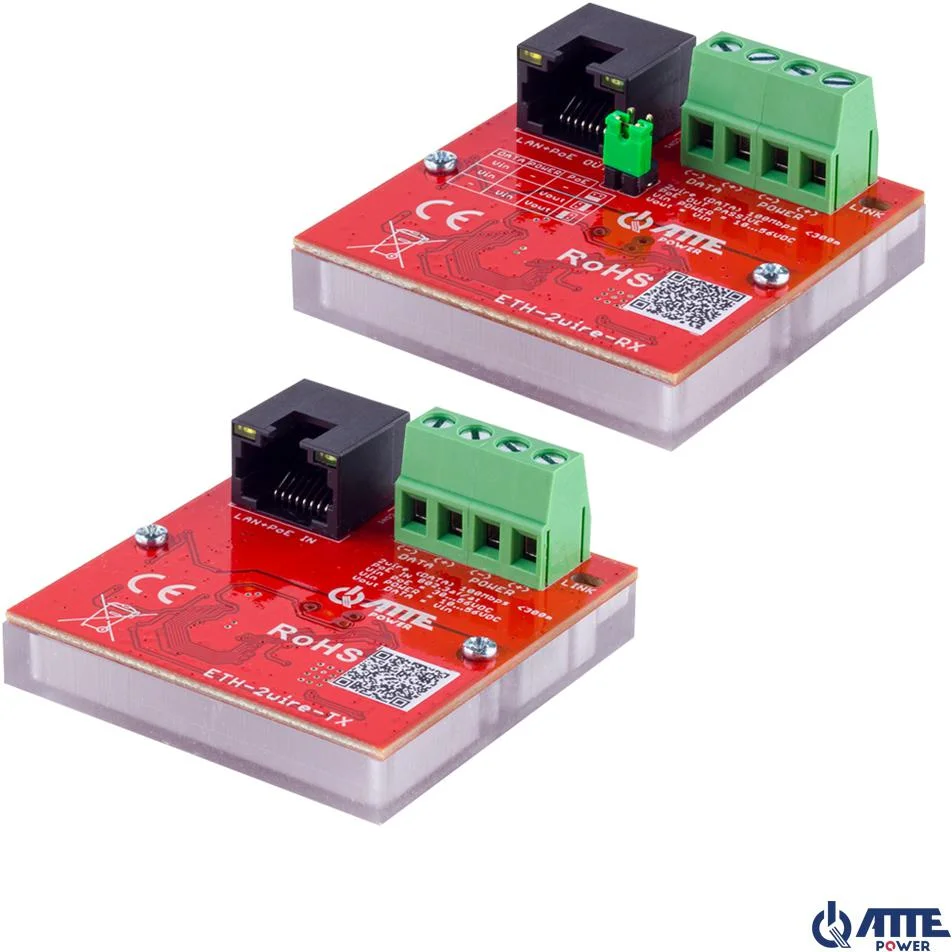

Najważniejsze cechy:
- Konwersja Ethernet + PoE po 2 przewodach
- Maksymalna długość przewodów w torze 2wire – 300m.
- Urządzenia można opcjonalnie zasilać ze złącz śrubowych
- Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.
Dane techniczne
Porty LAN1 port RJ45 100MbpsZłączaRJ-45Listwa śrubowa – przewody 0.32-3.3 mm2 (22-12 AWG)Funkcje portów ETH-2wire-TXPoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)Funkcje portów ETH-2wire-RXPoE OUT (zasilanie odbiorników PoE): PASSIVEPINY PoE: 4,5 (V+) 7,8 (V-)Funkcje portów ETH-2wirePOWER (zasilanie): alternatywne zasilanie toru gdy brak PoEDATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodachSygnalizacja pracyLED port RJ45 (żółty) – obecność zasilaniaLED port RJ45 (zielony) – link i transmisja danych w torze LANLED 1 (zielony) – link i transmisja danych w torze 2WireNapięcie zasilaniaETH-2wire-TXVin PoE = 44 … 56 VDCVin POWER = 24 … 56 VDCETH-2wire-RXVin = 24 … 56 VDCNapięcie wyjścioweVout = VinKontrola zasilaniaETH-2WIRE-RXzworki – zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcjiPobór mocy1,35 W (cały tor)Długość kabla 2WIREMaksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):< 300m – 2 pojedyncze skręcane przwody np. 1 para skrętki UTP< 100m – 2 pojedyncze nieskręcane przewody np. OMY 2×0,75mmDługość kabla sieciowego< 100m – odległość SWITCH PoE do ETH-2WIRE-TX< 100m – odległość ETH-2WIRE-RX do odbiornika PoEZabezpieczeniaLAN i DATAZabezpieczenie przepięciowePOWERZabezpieczenie przed odwrotną polaryzacjąPort PoE INZabezpieczenie przeciążeniowe na poziomie 0,6AKonstrukcja obudowyPoliwęglanStopień ochronyIP20Temperatura pracy-25°C…+65°CWymiaryETH-2WIRE-TX – 99 x 24 x 22mmETH-2WIRE-RX – 99 x 24 x 22mmWagaETH-2WIRE-TX 0,03 kgETH-2WIRE-RX 0,03 kg
Złoty polski (zł) - PLN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
Zestaw konwerterów ETH-2wire-SET ATTE
Najważniejsze cechy:
- Konwersja Ethernet + PoE po 2 przewodach
- Maksymalna długość przewodów w torze 2wire – 300m.
- Urządzenia można opcjonalnie zasilać ze złącz śrubowych
- Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.
Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m
ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

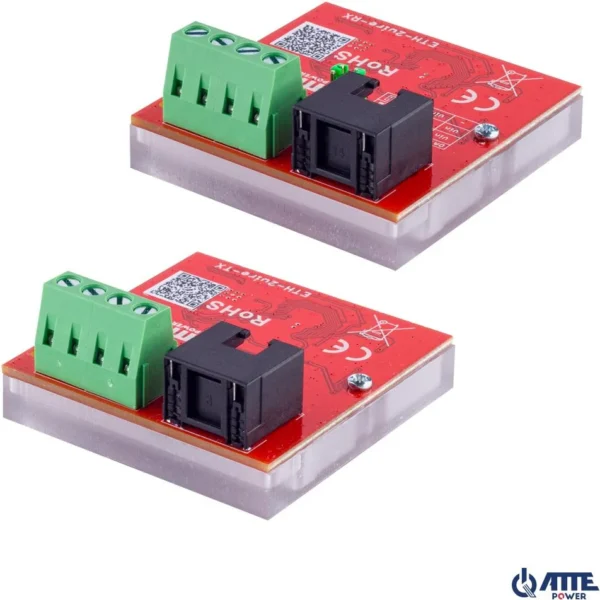

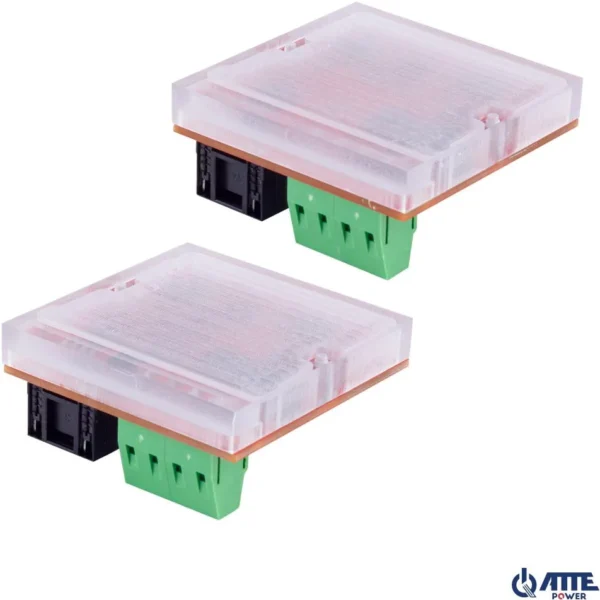

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

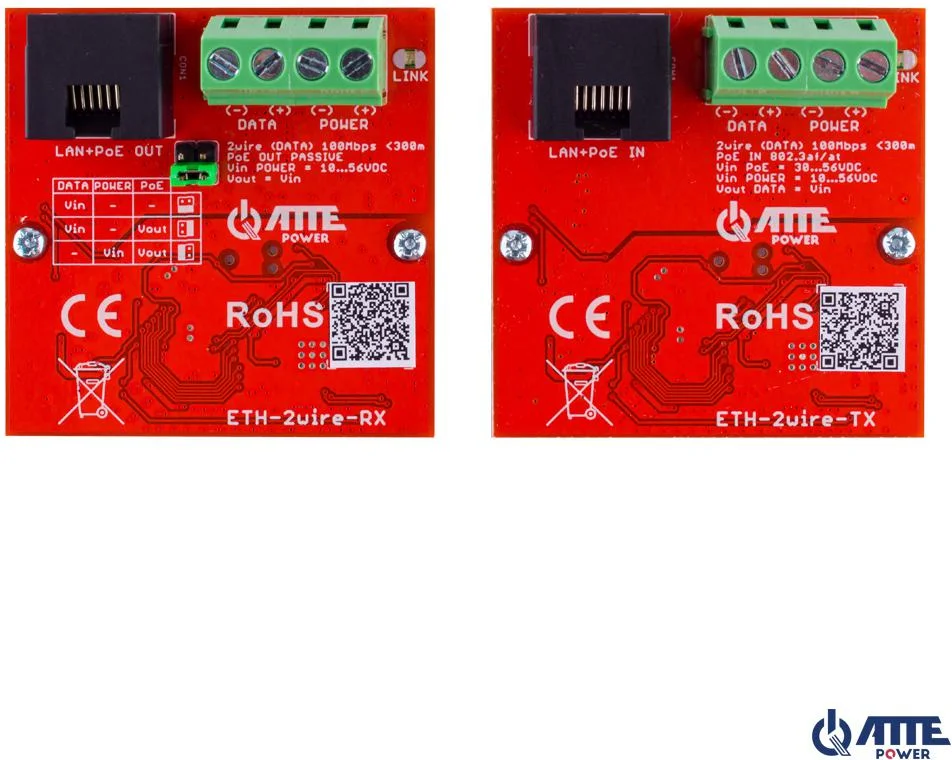

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.
Dane techniczne
| Porty LAN | 1 port RJ45 100Mbps |
| Złącza | RJ-45 |
| Listwa śrubowa – przewody 0.32-3.3 mm2 (22-12 AWG) | |
| Funkcje portów ETH-2wire-TX | PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15 |
| PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) | |
| Funkcje portów ETH-2wire-RX | PoE OUT (zasilanie odbiorników PoE): PASSIVE |
| PINY PoE: 4,5 (V+) 7,8 (V-) | |
| Funkcje portów ETH-2wire | POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE |
| DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach | |

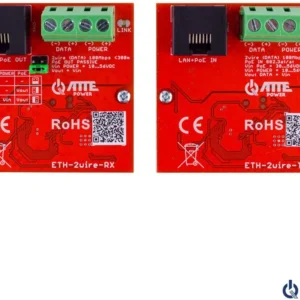

| Sygnalizacja pracy | LED port RJ45 (żółty) – obecność zasilania |
| LED port RJ45 (zielony) – link i transmisja danych w torze LAN | |
| LED 1 (zielony) – link i transmisja danych w torze 2Wire | |
| Napięcie zasilania | ETH-2wire-TX |
| Vin PoE = 44 … 56 VDC | |
| Vin POWER = 24 … 56 VDC | |
| ETH-2wire-RX | |
| Vin = 24 … 56 VDC | |
| Napięcie wyjściowe | Vout = Vin |
| Kontrola zasilania | ETH-2WIRE-RX |
| zworki – zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji | |
| Pobór mocy | 1,35 W (cały tor) |
| Długość kabla 2WIRE | Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA): |
| < 300m – 2 pojedyncze skręcane przwody np. 1 para skrętki UTP | |
| < 100m – 2 pojedyncze nieskręcane przewody np. OMY 2×0,75mm | |
| Długość kabla sieciowego | < 100m – odległość SWITCH PoE do ETH-2WIRE-TX |
| < 100m – odległość ETH-2WIRE-RX do odbiornika PoE | |
| Zabezpieczenia | LAN i DATA |
| Zabezpieczenie przepięciowe | |
| POWER | |
| Zabezpieczenie przed odwrotną polaryzacją | |
| Port PoE IN | |
| Zabezpieczenie przeciążeniowe na poziomie 0,6A | |
| Konstrukcja obudowy | Poliwęglan |
| Stopień ochrony | IP20 |
| Temperatura pracy | -25°C…+65°C |
| Wymiary | ETH-2WIRE-TX – 99 x 24 x 22mm |
| ETH-2WIRE-RX – 99 x 24 x 22mm | |
| Waga | ETH-2WIRE-TX 0,03 kg |
| ETH-2WIRE-RX 0,03 kg |
Dane techniczne
| Marka | ATTE |
| Indeks | 33101 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | ATTE |
| GPSR – adres | ul. 3 maja 81B, Myślenice, 32-400 |
| Model | ETH-2wire-A-SET |
| Gwarancja dla firm | 36 miesięcy |
| Gwarancja | 36 miesięcy |
| Waga | 0.06 kg |
| Szerokość [cm] | 12.5 |
| Wysokość [cm] | 8.5 |
| Głębokość [cm] | 5.5 |
| Typ portów | true |
| Ilość zasięgu transmisji | true |
| Prędkości transmisji | true |
| Długość fali optycznej | true |
| Zasilanie urządzenia sieciowego | true |
Informacje dodatkowe
| Waga | 0,0600 kg |
|---|---|
| Producent | ATTE |
| EAN | 5902143691617 |
