Zestaw konwerterów ATTE ETH10-2wire-A-SET
365,37 zł
Zestaw konwerterów ATTE ETH10-2wire-A-SET
Model: ETH10-2wire-SET
Najważniejsze cechy:
- Konwersja Ethernet + PoE po 2 przewodach
- Maksymalna długość przewodów w torze 2wire – 1000m.
- Urządzenia można opcjonalnie zasilać ze złącz śrubowych
- Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.
DANE TECHNICZNE
Porty LAN1 port RJ45 10MbpsZłączaRJ-45Listwa śrubowa – przewody 0.32-3.3 mm2 (22-12 AWG)Funkcje portów ETH10-2wire-TXPoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)Funkcje portów ETH10-2wire-RXPoE OUT (zasilanie odbiorników PoE): PASSIVEPINY PoE: 4,5 (V+) 7,8 (V-)Funkcje złącza DATADATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodachFunkcje złącza POWERPOWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)Sygnalizacja pracyLED port RJ45 (żółty) – obecność zasilaniaLED port RJ45 (zielony) – link i transmisja danych w torze LANLED LINK (zielony) – link i transmisja danych w torze 2WireNapięcie zasilaniaETH10-2wire-TXVin PoE = 30 … 56 VDCVin POWER = 10 … 56 VDCETH10-2wire-RXVin = 10 … 56 VDCNapięcie wyjścioweETH10-2wire-TXVoutDATA=VinETH10-2wire-RXVout = VinKontrola zasilaniaETH10-2WIRE-RXzworki – zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcjiPobór mocy1,35 W (cały tor)Długość kabla 2WIREMaksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):< 1000m – 2 pojedyncze przewodyDługość kabla sieciowego< 100m – odległość SWITCH PoE do ETH10-2WIRE-TX< 100m – odległość ETH10-2WIRE-RX do odbiornika PoEZabezpieczeniaPorty LAN i DATA:Zabezpieczenie przepięciowePorty POWER:Zabezpieczenie przed odwrotną polaryzacjąKonstrukcja obudowyPoliwęglanStopień ochronyIP20Temperatura pracy-25°C…+65°CWymiaryETH10-2wire-TX – 51 x 51 x 22mmETH10-2wire-RX – 51 x 51 x 22mmWagaETH10-2wire-TX – 0,025 kgETH10-2wire-RX – 0,025 kg
Złoty polski (zł) - PLN
- Opis
- Informacje dodatkowe
- Opinie (0)
Opis
Zestaw konwerterów ATTE ETH10-2wire-SET
Najważniejsze cechy:
- Konwersja Ethernet + PoE po 2 przewodach
- Maksymalna długość przewodów w torze 2wire – 1000m.
- Urządzenia można opcjonalnie zasilać ze złącz śrubowych
- Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.

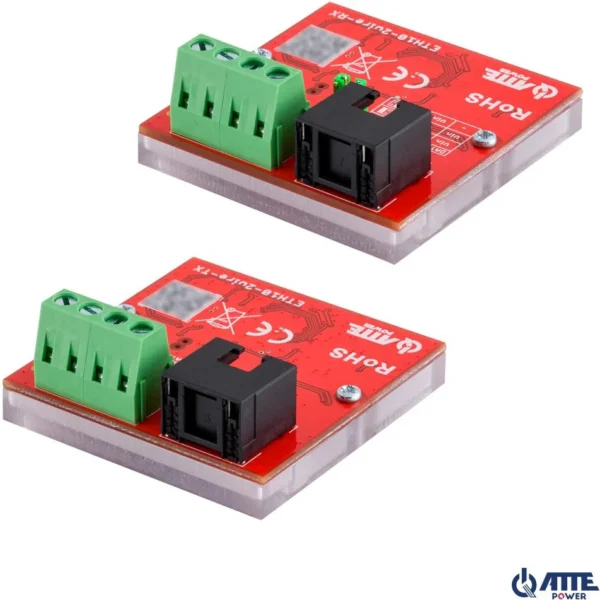

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.
Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE.
Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.
Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów.
Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP.
Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii.
W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów.
Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

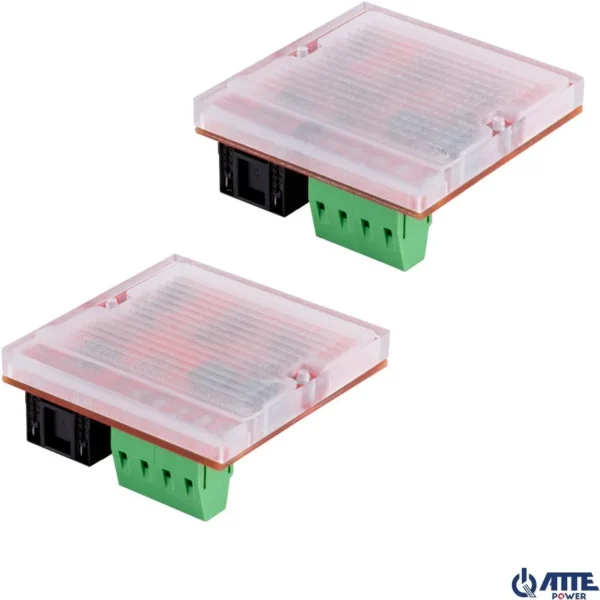

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.
DANE TECHNICZNE
| Porty LAN | 1 port RJ45 10Mbps |
| Złącza | RJ-45 |
| Listwa śrubowa – przewody 0.32-3.3 mm2 (22-12 AWG) | |
| Funkcje portów ETH10-2wire-TX | PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) |
| PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) | |
| Funkcje portów ETH10-2wire-RX | PoE OUT (zasilanie odbiorników PoE): PASSIVE |
| PINY PoE: 4,5 (V+) 7,8 (V-) | |
| Funkcje złącza DATA | DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach |
| Funkcje złącza POWER | POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek) |
| Sygnalizacja pracy | LED port RJ45 (żółty) – obecność zasilania |
| LED port RJ45 (zielony) – link i transmisja danych w torze LAN | |
| LED LINK (zielony) – link i transmisja danych w torze 2Wire | |
| Napięcie zasilania | ETH10-2wire-TX |
| Vin PoE = 30 … 56 VDC | |
| Vin POWER = 10 … 56 VDC | |
| ETH10-2wire-RX | |
| Vin = 10 … 56 VDC | |
| Napięcie wyjściowe | ETH10-2wire-TX |
| VoutDATA=Vin | |
| ETH10-2wire-RX | |
| Vout = Vin | |
| Kontrola zasilania | ETH10-2WIRE-RX |
| zworki – zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji | |
| Pobór mocy | 1,35 W (cały tor) |
| Długość kabla 2WIRE | Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA): |
| < 1000m – 2 pojedyncze przewody | |
| Długość kabla sieciowego | < 100m – odległość SWITCH PoE do ETH10-2WIRE-TX |
| < 100m – odległość ETH10-2WIRE-RX do odbiornika PoE | |
| Zabezpieczenia | Porty LAN i DATA: |
| Zabezpieczenie przepięciowe | |
| Porty POWER: | |
| Zabezpieczenie przed odwrotną polaryzacją | |
| Konstrukcja obudowy | Poliwęglan |
| Stopień ochrony | IP20 |
| Temperatura pracy | -25°C…+65°C |
| Wymiary | ETH10-2wire-TX – 51 x 51 x 22mm |
| ETH10-2wire-RX – 51 x 51 x 22mm | |
| Waga | ETH10-2wire-TX – 0,025 kg |
| ETH10-2wire-RX – 0,025 kg |
PRZYKŁADY ZASTOSOWAŃ:
TRYB 1
Przykładowa konfiguracja zestawu w Trybie 1 – odbiornik bez zasilania PoE
TRYB 2
Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.
TRYB 3
Przykładowa konfiguracja zestawu w Trybie 3 – zasilanie z zasilacza. Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH10-2WIRE będą działy poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.
TRYB 4
Przykładowa konfiguracja zestawu w trybie 3 – zasilanie lokalne przy kamerze. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.
TRYB 5
Przykładowa konfiguracja zestawu w Trybie 3. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 10-56V podanym na złącze POWER.
Dane techniczne
| Marka | ATTE |
| Indeks | 35426 |
| GPSR – email | Na stronie producenta |
| GPSR – nazwa | ATTE |
| GPSR – adres | ul. 3 maja 81B, Myślenice, 32-400 |
| Model | ETH10-2wire-SET |
| Gwarancja dla firm | 24 miesiące |
| Gwarancja | 36 miesięcy |
| Waga | 0.06 kg |
| Szerokość [cm] | 12.5 |
| Wysokość [cm] | 8.5 |
| Głębokość [cm] | 5.5 |
| Typ portów | true |
| Ilość zasięgu transmisji | true |
| Prędkości transmisji | true |
| Długość fali optycznej | true |
| Zasilanie urządzenia sieciowego | true |
Informacje dodatkowe
| Waga | 0,0600 kg |
|---|---|
| Producent | ATTE |
| EAN | 5902143691990 |
