Zestaw NICE WINGO 2024 24V do bramy dwuskrzydłowej (bez fotokomórek)

Zestaw NICE WINGO 2024 do bram dwuskrzydłowych (max. światło wjazdu: 4m)

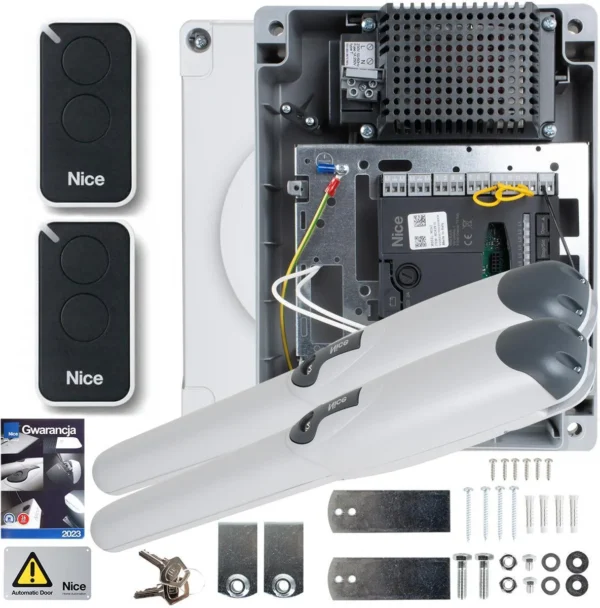

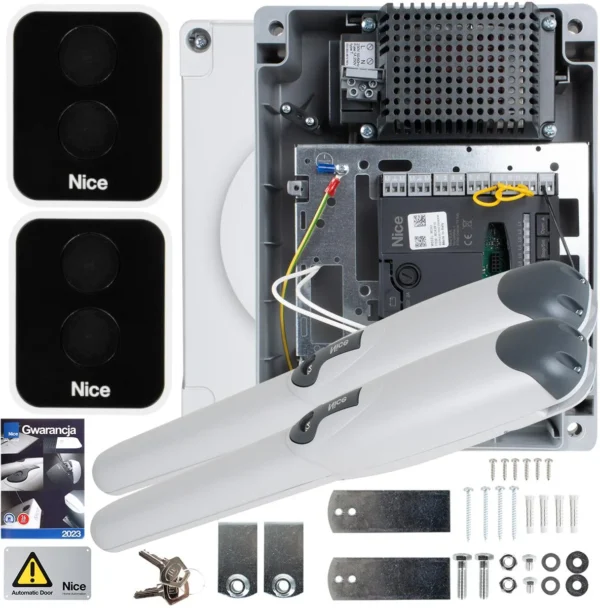

W skład zestawu wchodzi:

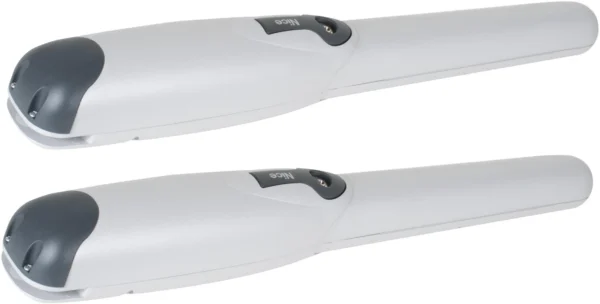

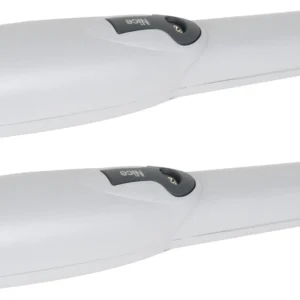

• 2szt napędów WGK2024.8003 (samohamowne do bram o długości skrzydła do 2m)
• Centrala sterująca MC424LR10 z wbudowanym radioodbiornikiem
• Hermetyczna obudowa centrali sterującej
• 2 piloty dwukanałowe INTI2

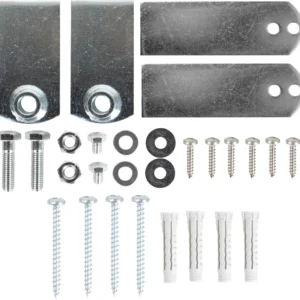

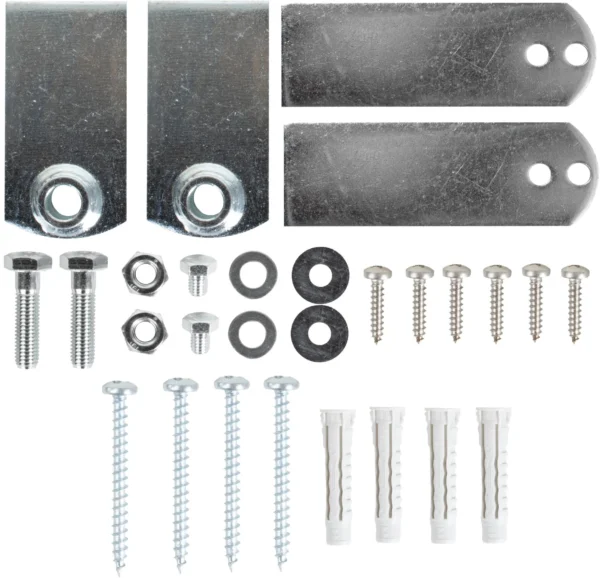

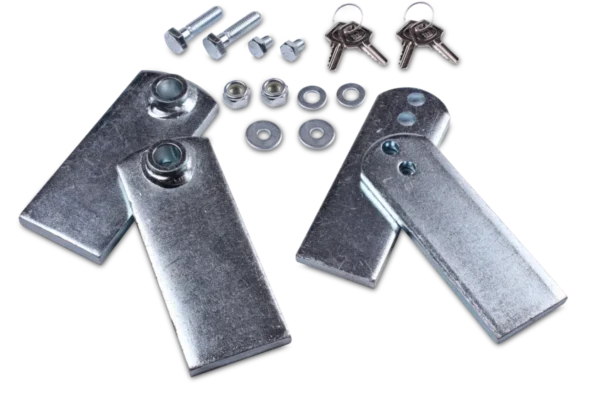

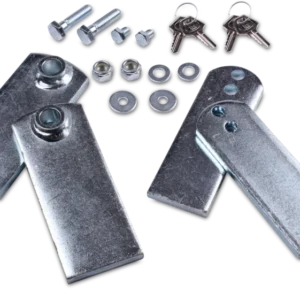

• Zestaw akcesoriów montażowych przeznaczonych do spawania

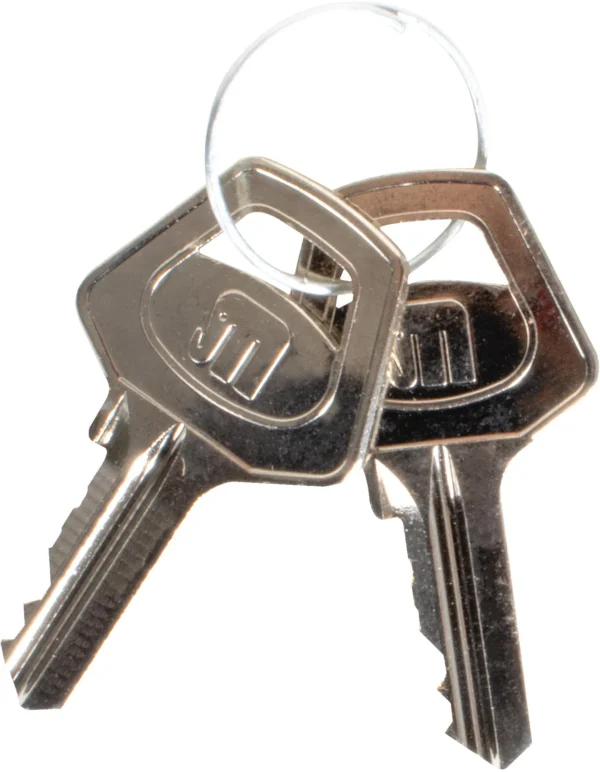

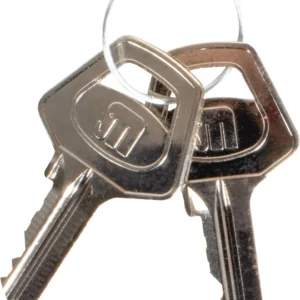

• Komplet kluczy wysprzęglających

Najważniejsze cechy

• Ręczne odblokowanie
• Zasilanie awaryjne
• Pamięć ustawień
• Wykrycie przeszkody
• Automatyczne zamykanie
• Funkcja furtki
• Odporny na wodę

Przeznaczecznie

Zestaw NICE Wingo 2024 24V przeznaczony jest do średniej wielkości bram skrzydłowych, o długości skrzydła do 2.0 m i ciężarze do 200kg, co pozwala obsłużyć bramę dwuskrzydłową o szerokości 4 metrów i łącznej masie skrzydeł 400kg! Dodatkowo zestaw można rozszerzyć o antenę, zwiększającą zasięg działania pilotów oraz elementy podnoszące bezpieczeństwo automatyki: lampę ostrzegawczą i jedną lub dwie linie fotokomórek.

Opis produktu

• Niezawodny i cichy: dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości ruchomych części
• Łatwy w instalacji: po zamontowaniu siłowników łatwy dostęp do połączeń elektrycznych
• Wbudowane ograniczniki krańcowe na otwarciu
• Przeciążeniowy system wykrywania przeszkody,
• Możliwość podłączenia listwy rezystancyjnej 8,2 kΩ,
• Programowany czas pauzy
• Częściowe otwarcie bramy (funkcja furtki)
• Zwolnienie podczas zamykania i łagodny start przy otwieraniu.
• Możliwość obsługi elektrozamka.
• Ponadto dzięki akumulatorowi awaryjnemu (opcja), siłowniki otworzą i zamkną bramę, nawet w przypadku braku zasilania.

• dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości części ruchomych gwarantuje cichą pracę i niezawodność

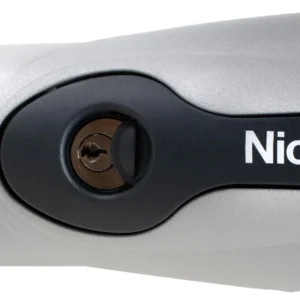

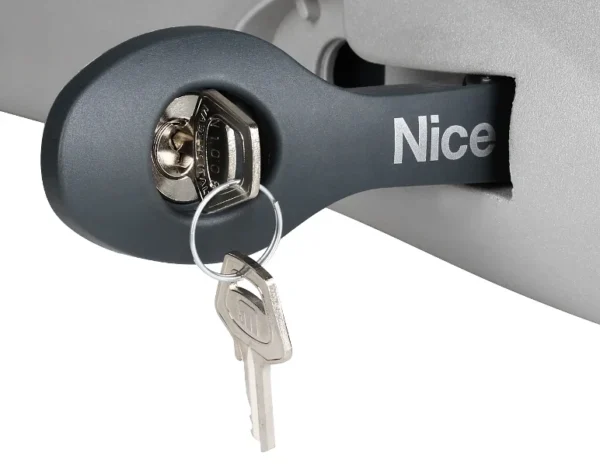

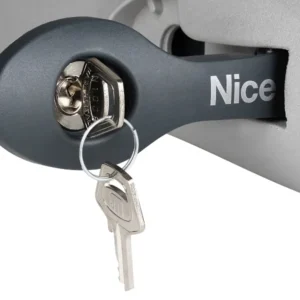

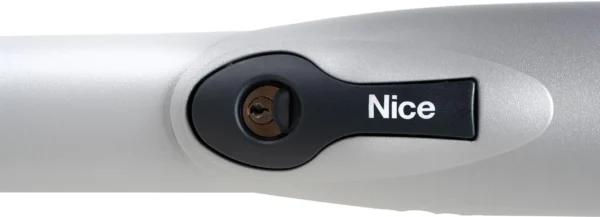

• wyposażony w wygodny mechanizm odblokowania awaryjnego w przypadku braku zasilania mechaniczny, który umożliwia otwieranie i zamykanie bramy w trybie ręcznym w przypadku braku prądu elektrycznego lub nieprawidłowego funkcjonowania bramy
• amperometryczny system wykrywania przeszkody – służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, napęd zatrzymuje bramę i zmienia kierunek jej ruchu
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.
• funkcja fototest – przed każdym ruchem bramy centrala automatycznie sprawdza, czy fotokomórki są sprawne i gdy wszystko działa jak należy, brama zostaje wprawiona w ruch.
• funkcja furtki, czyli częściowego otwarcia bramy lub jednego skrzydła – dzięki niej gdy idziesz pieszo lub jedziesz rowerem nie musisz czekać aż bram całkowicie się otworzy i zamknie
• napęd samohamowny – oznacza, że brama blokuje się mechanicznie po zatrzymaniu pracy silnika. Dzięki temu nie ma konieczności dodatkowego mechanicznego ryglowania bramy przy użyciu zamka, ani nie jest możliwe jej ręczne otwarcie
• centrala współpracująca z siłownikami jest przystosowana do zasilania pobieranego z akumulatora awaryjnego (PS124), który zapewnia awaryjne zasilanie – dzięki temu siłowniki otworzą i zamkną bramę nawet w przypadku przerwy w dopływie prądu.

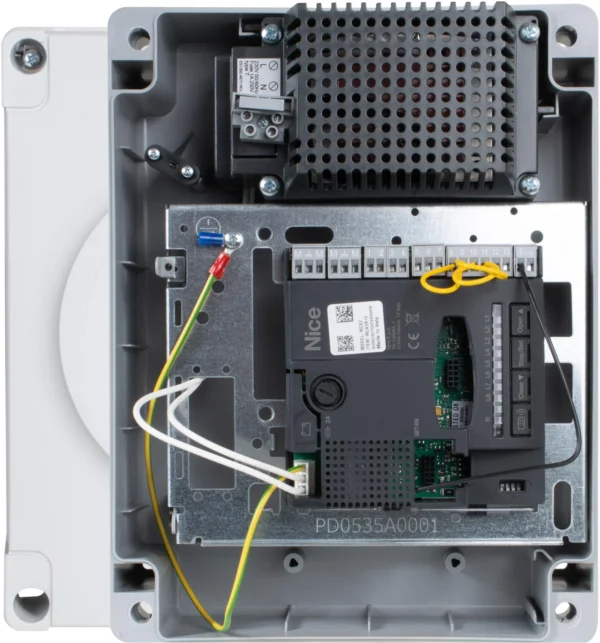

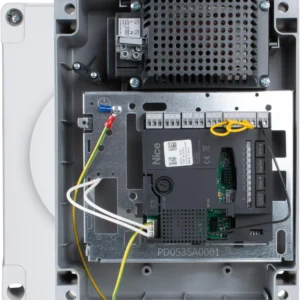

Centrala sterująca MC424LR10

Centrala MC424LR10 przeznaczona jest do automatyzacji skrzydłowych bram wjazdowych za pomocą siłowników Nice Wingo 24V. Bogaty zestaw funkcji i parametrów centrali pozwala zaspokoić wymagania większości użytkowników:

Charakterystyka NOWEJ centrali MC424LR10 z wbudowanym radiem:

• Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania
• Obsługa kodowania: FLO, FLOR, SMILO oraz OPERA (jednocześnie)
• Możliwość rozbudowy pamięci radiowej poprzez złącze SM
• Spójna logika programowania z centralami BLUEBUS
• Autodiagnostyka błędów na lampie sygnalizacyjnej
• Dwupoziomowy etap programowania
• Możliwość podłączenia programatora O-VIEW przez interfejs IBT4N
• Zintegrowany transformator zasilający
• Miejsce na akumulator PS124
• Klasa szczelności obudowy IP54
• Pamięć do 100 pilotów
• Współpraca z systemem Solemyo (paneli słonecznych)

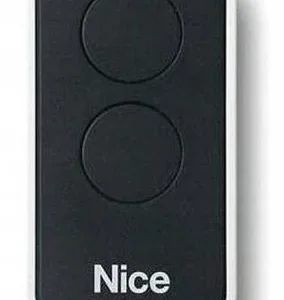

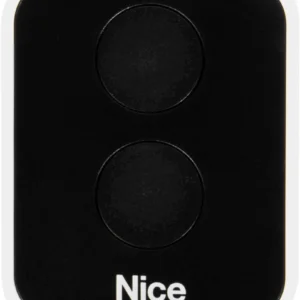

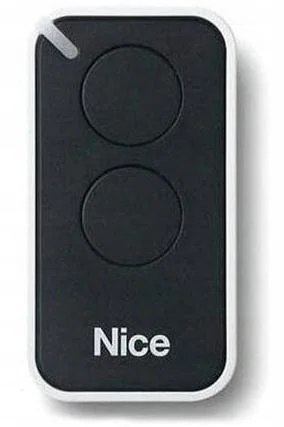

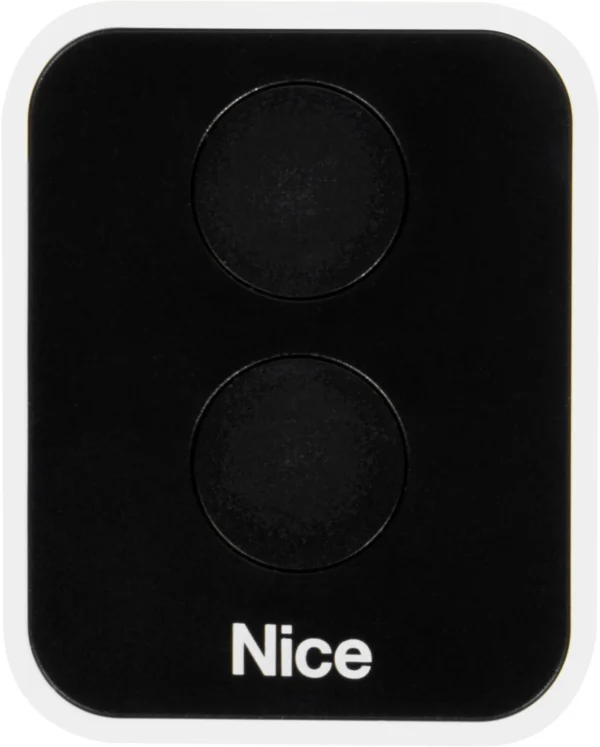

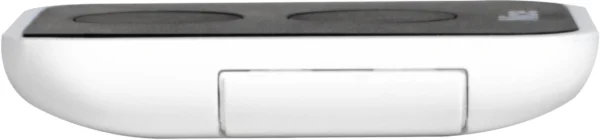

Pilot NICE INTI2 dwukanałowy

• Zastosowanie procesora nowej generacji i unikalnych systemów rozpoznawania zwiększa stopień bezpieczeństwa i trzykrotnie skraca czas reakcji automatyki.
• Kod dynamicznie zmienny 433,92MHz, z zarządzaniem kodami identyfikacji i certyfikatami, wbudowany odbiornik zbliżeniowy; 72-bitowe kodowanie sygnału O-Code, kompatybilny również z odbiornikami Nice z kodowaniem FLOR!

SPECYFIKACJA TECHNICZNA

• Zasilanie/zasilanie silnika [V]: 230/24
• Moc znamionowa pobierana przez jeden silnik [W]: 50
• Pobór prądu jednego silnika znamionowy [A]: 2
• Stopień ochrony [IP]: 44
• Zabezpieczenie termiczne [°C]: –
• Prędkość obrotowa nominalna [obr./min]: –
• Prędkość liniowa nominalna [m/s]: 0,013
• Temperatura pracy [°C]: -20 – +50
• Intensywność pracy [cykli/dobę]: 300
• Ciężar jednego siłownika [kg]: 5
• Ciężar maksymalny skrzydła [kg]: 200
• Długość maksymalna skrzydła [m]: 2
• Wymiary [mm]: 770x98x95
• Wymiar x [mm]: 0-90

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu – zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
